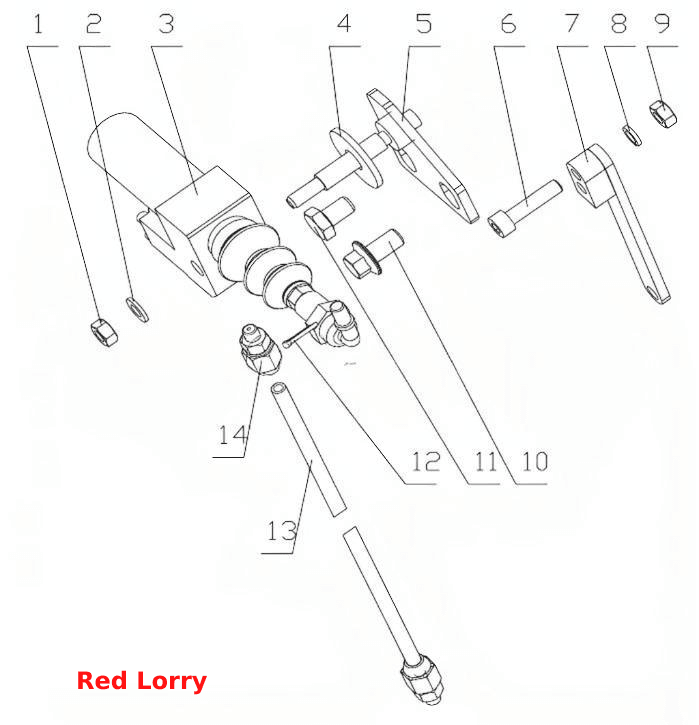

B7615 - Механізм видалення палива в зборі
100%
Назва деталі
Гайка
Заводський номер
Q340B06
Кількість на модель
2
№
1
Назва деталі
Диск 8x16x2-ST-A3S
Заводський номер
Q40106
Кількість на модель
1
№
2
Назва деталі
Вузол циліндра відведення палива
Заводський номер
B7615-1115340
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
Q40210
Кількість на модель
1
№
4
Назва деталі
Вузол кронштейна паливного баку в зборі
Заводський номер
B7615-1115350
Кількість на модель
1
№
5
Назва деталі
Гвинт
Заводський номер
Q218B0625
Кількість на модель
2
№
6
Назва деталі
Кронштейн рукоятки для відведення палива
Заводський номер
B7615-1111080
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
Q40306
Кількість на модель
2
№
8
Назва деталі
гвинт
Заводський номер
Q1840815
Кількість на модель
1
№
10
Назва деталі
Шестигранний гвинт
Заводський номер
Q150B0814
Кількість на модель
1
№
11
Назва деталі
Штифт
Заводський номер
Q5002010
Кількість на модель
1
№
12
Назва деталі
Повітряна трубка
Заводський номер
E0212-1111133
Кількість на модель
1
№
13
Назва деталі
З'єднувач труб
Заводський номер
E0212-1111132
Кількість на модель
2
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | Q340B06 | 2 | 2 | 1 | |||
| 2 | Диск 8x16x2-ST-A3S | Q40106 | 1 | 1 | 2 | |||
| 3 | Вузол циліндра відведення палива | B7615-1115340 | 1 | 1 | 3 | |||
| 4 | Диск | Q40210 | 1 | 1 | 4 | |||
| 5 | Вузол кронштейна паливного баку в зборі | B7615-1115350 | 1 | 1 | 5 | |||
| 6 | Гвинт | Q218B0625 | 2 | 2 | 6 | |||
| 7 | Кронштейн рукоятки для відведення палива | B7615-1111080 | 1 | 1 | 7 | |||
| 8 | Диск | Q40306 | 2 | 2 | 8 | |||
| 10 | гвинт | Q1840815 | 1 | 1 | 10 | |||
| 11 | Шестигранний гвинт | Q150B0814 | 1 | 1 | 11 | |||
| 12 | Штифт | Q5002010 | 1 | 1 | 12 | |||
| 13 | Повітряна трубка | E0212-1111133 | 1 | 1 | 13 | |||
| 14 | З'єднувач труб | E0212-1111132 | 2 | 2 | 14 |
