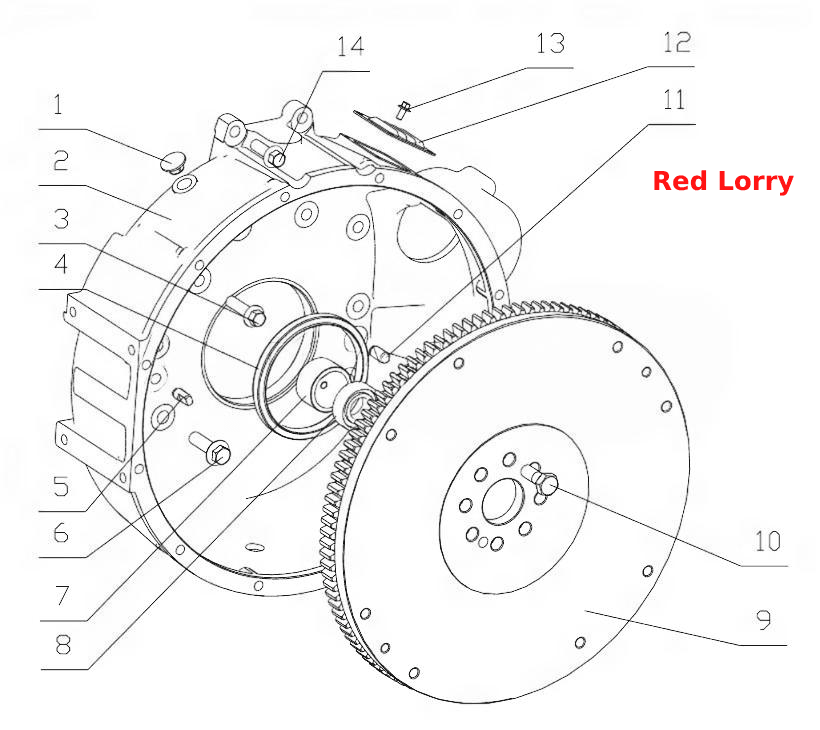

J54SA - Збірка силового виходу
100%
Назва деталі
Блокування
Заводський номер
L3800-1600411
Кількість на модель
1
№
1
Назва деталі
Корпус маховика
Заводський номер
A3008-1600401A
Кількість на модель
1
№
2
Назва деталі
Болт
Заводський номер
Q1841245TF2
Кількість на модель
6
№
3
Назва деталі
Ущільнювальне кільце 122x141
Заводський номер
YC209-122141FL
Кількість на модель
1
№
4
Назва деталі
Сальник
Заводський номер
YC209-B122141PL
Кількість на модель
1
№
4
Назва деталі
Плоский палець
Заводський номер
6105Q-1600011
Кількість на модель
1
№
5
Назва деталі
Шестигранний фланцевий болт
Заводський номер
Q1841445TF2
Кількість на модель
2
№
6
Назва деталі
Втулка підшипника
Заводський номер
B3420-1005011
Кількість на модель
1
№
7
Назва деталі
Кульковий підшипник
Заводський номер
GB/T276-6205-2RS1
Кількість на модель
1
№
8
Назва деталі
Вузол маховика та зубчастого кільця
Заводський номер
A4136-1005360
Кількість на модель
1
№
9
Назва деталі
Болт маховика
Заводський номер
6QA1-1005044A
Кількість на модель
8
№
10
Назва деталі
Циліндричний палець х
Заводський номер
YC24-B1224
Кількість на модель
1
№
11
Назва деталі
Кришка
Заводський номер
B3000-1600021
Кількість на модель
2
№
12
Назва деталі
гвинт
Заводський номер
Q1840612
Кількість на модель
8
№
13
Назва деталі
Болт.
Заводський номер
Q1841260TF2
Кількість на модель
2
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блокування | L3800-1600411 | 1 | 1 | 1 | |||
| 2 | Корпус маховика | A3008-1600401A | 1 | 1 | 2 | |||
| 3 | Болт | Q1841245TF2 | 6 | 6 | 3 | |||
| 4 | Ущільнювальне кільце 122x141 | YC209-122141FL | 1 | 1 | 4 | |||
| 4 | Сальник | YC209-B122141PL | 1 | 1 | 4 | |||
| 5 | Плоский палець | 6105Q-1600011 | 1 | 1 | 5 | |||
| 6 | Шестигранний фланцевий болт | Q1841445TF2 | 2 | 2 | 6 | |||
| 7 | Втулка підшипника | B3420-1005011 | 1 | 1 | 7 | |||
| 8 | Кульковий підшипник | GB/T276-6205-2RS1 | 1 | 1 | 8 | |||
| 9 | Вузол маховика та зубчастого кільця | A4136-1005360 | 1 | 1 | 9 | |||
| 10 | Болт маховика | 6QA1-1005044A | 8 | 8 | 10 | |||
| 11 | Циліндричний палець х | YC24-B1224 | 1 | 1 | 11 | |||
| 12 | Кришка | B3000-1600021 | 2 | 2 | 12 | |||
| 13 | гвинт | Q1840612 | 8 | 8 | 13 | |||
| 14 | Болт. | Q1841260TF2 | 2 | 2 | 14 |
