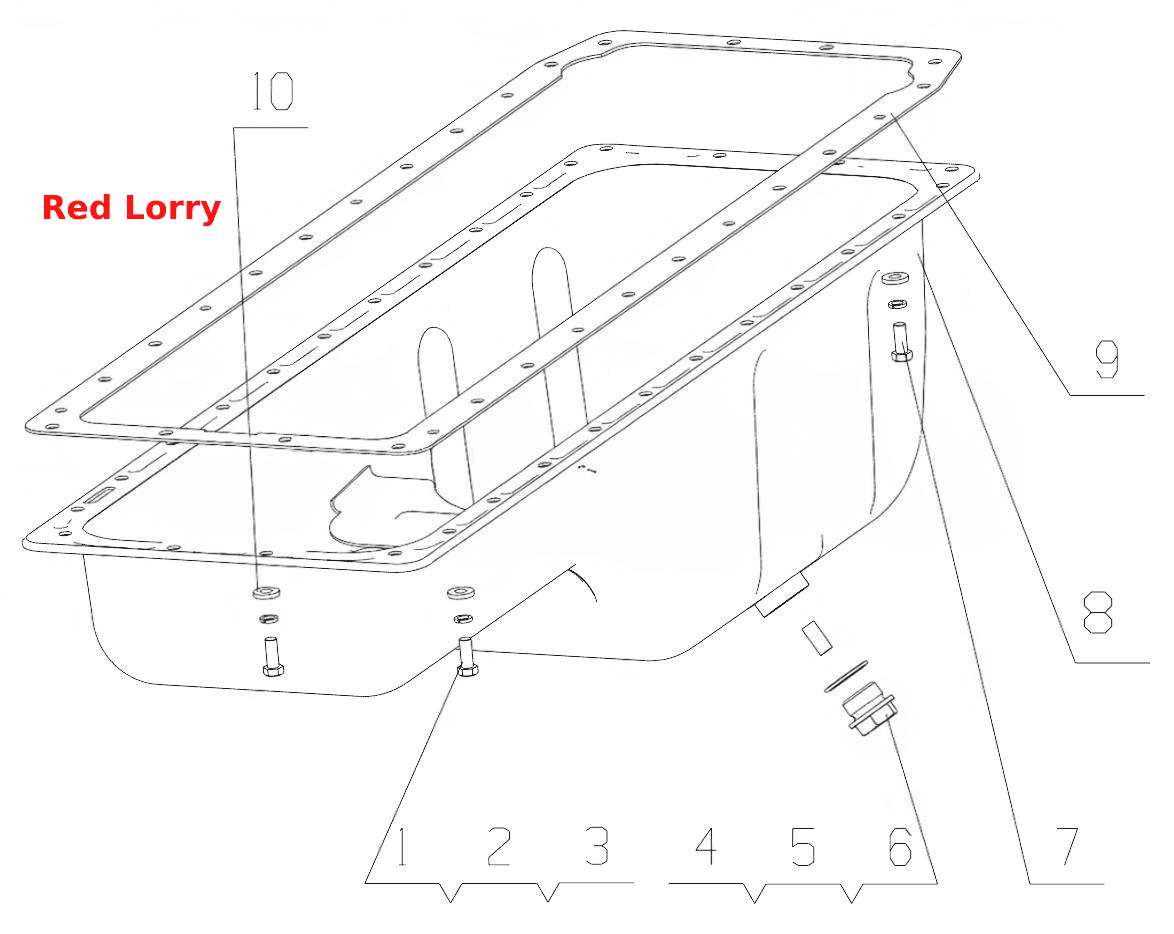

A0100 - Масляний піддон у зборі
100%
Назва деталі
гвинт
Заводський номер
Q/YC1820820TF2
Кількість на модель
26
№
1
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
30
№
2
Назва деталі
Шайба
Заводський номер
6105Q-3509013
Кількість на модель
26
№
3
Назва деталі
Магніт
Заводський номер
6105Q-1009032A
Кількість на модель
1
№
4
Назва деталі
Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба
Заводський номер
Q/YC149-27
Кількість на модель
1
№
5
Назва деталі
Зливна пробка
Заводський номер
6105Q-1009031C
Кількість на модель
1
№
6
Назва деталі
Болт.
Заводський номер
Q/YC1820816TF2
Кількість на модель
4
№
7
Назва деталі
Складальний вузол піддону картера
Заводський номер
A30-1009040C
Кількість на модель
1
№
8
Назва деталі
Прокладка масляного піддону
Заводський номер
B7304-1009001
Кількість на модель
1
№
9
Назва деталі
Шайба
Заводський номер
D30-1009102A
Кількість на модель
4
№
10
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | Q/YC1820820TF2 | 26 | 26 | 1 | |||
| 2 | Пружинна шайба | Q40308 | 30 | 30 | 2 | |||
| 3 | Шайба | 6105Q-3509013 | 26 | 26 | 3 | |||
| 4 | Магніт | 6105Q-1009032A | 1 | 1 | 4 | |||
| 5 | Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба | Q/YC149-27 | 1 | 1 | 5 | |||
| 6 | Зливна пробка | 6105Q-1009031C | 1 | 1 | 6 | |||
| 7 | Болт. | Q/YC1820816TF2 | 4 | 4 | 7 | |||
| 8 | Складальний вузол піддону картера | A30-1009040C | 1 | 1 | 8 | |||
| 9 | Прокладка масляного піддону | B7304-1009001 | 1 | 1 | 9 | |||
| 10 | Шайба | D30-1009102A | 4 | 4 | 10 |
