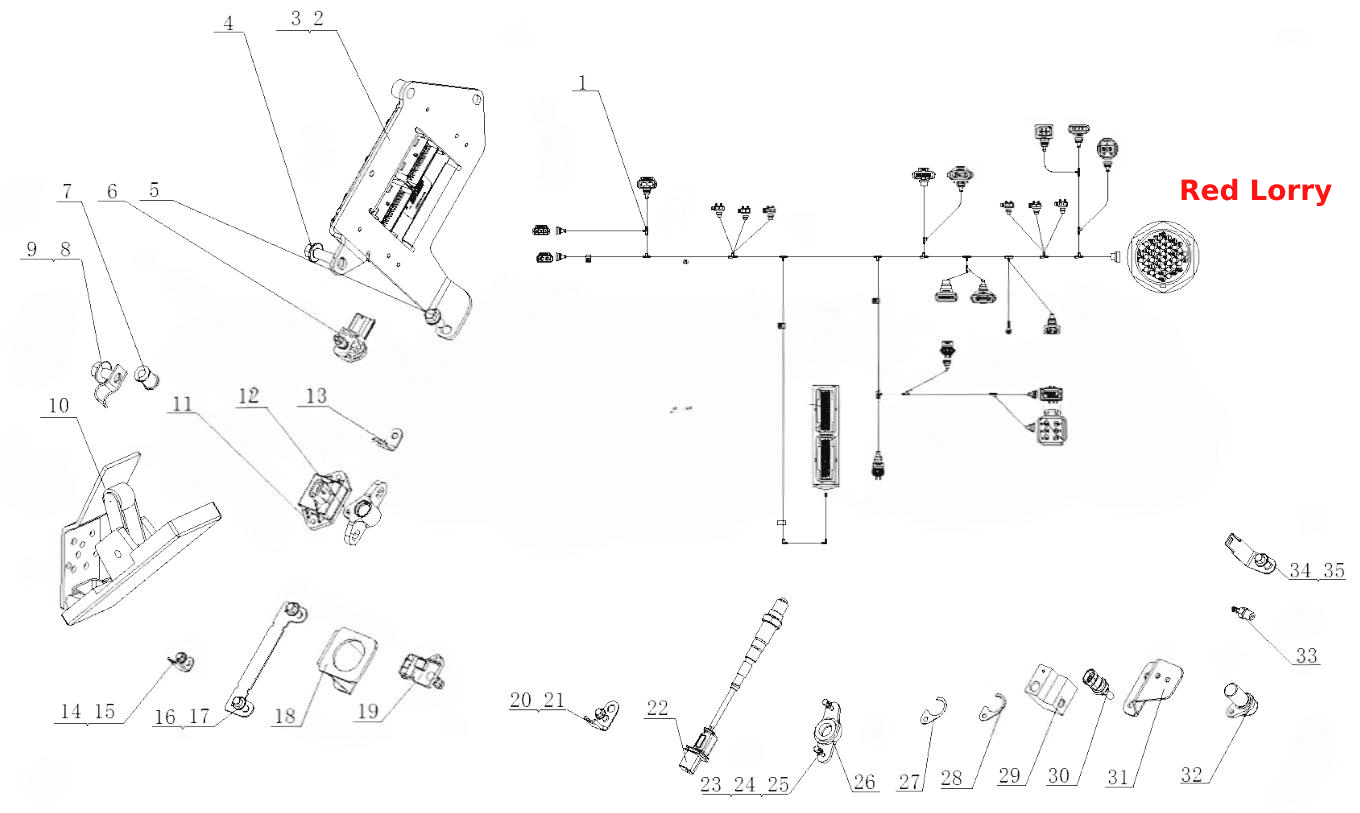

J3C01 - Збірка системи керування
100%
Назва деталі
Деталі джгута проводів
Заводський номер
J4R00-3823250
Кількість на модель
1
№
1
Назва деталі
Контролюючий вузол
Заводський номер
J3C01-3823350
Кількість на модель
1
№
2
Назва деталі
Блок ЕБУ
Заводський номер
J4S00-3823360A
Кількість на модель
1
№
3
Назва деталі
гвинт
Заводський номер
Q1841235
Кількість на модель
1
№
4
Назва деталі
Болт з шестигранною головкою та фланцем
Заводський номер
Q1841220
Кількість на модель
1
№
5
Назва деталі
Датчик тиску і температури наддуву
Заводський номер
G2100-3823140
Кількість на модель
1
№
6
Назва деталі
Обкладинка
Заводський номер
A3000-1111048
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
Q1841020
Кількість на модель
1
№
8
Назва деталі
Хомут гальмівного керма
Заводський номер
D0305-3509042
Кількість на модель
1
№
9
Назва деталі
Вибір деталей дросельної заслінки
Заводський номер
E3000-3823800A
Кількість на модель
1
№
10
Назва деталі
Датчик температури та вологості атмосфери
Заводський номер
J5700-3823110
Кількість на модель
1
№
11
Назва деталі
Опора датчика частоти обертання колінчастого вала
Заводський номер
J1000-3823178
Кількість на модель
1
№
12
Назва деталі
Затискач для дроту
Заводський номер
E2100-3823204
Кількість на модель
3
№
13
Назва деталі
Кронштейн головного джгута проводів
Заводський номер
W3100-3823021
Кількість на модель
1
№
14
Назва деталі
Болт із шестигранною головкою М6х15
Заводський номер
Q1840615
Кількість на модель
5
№
15
Назва деталі
гвинт
Заводський номер
Q1840816
Кількість на модель
12
№
16
Назва деталі
Затискач дроту I
Заводський номер
J2000-3823201
Кількість на модель
2
№
17
Назва деталі
Затискач для дроту
Заводський номер
J4R00-3823202
Кількість на модель
1
№
18
Назва деталі
Датчик температури і тиску впуску повітря
Заводський номер
J5700-3823140
Кількість на модель
2
№
19
Назва деталі
Кронштейн розгалуження джгута проводів I
Заводський номер
J5600-3823031A
Кількість на модель
1
№
20
Назва деталі
гвинт
Заводський номер
Q1840612
Кількість на модель
2
№
21
Назва деталі
Сенсор
Заводський номер
D4300-38231L0
Кількість на модель
1
№
22
Назва деталі
гвинт
Заводський номер
Q150B0416
Кількість на модель
2
№
23
Назва деталі
Диск
Заводський номер
Q40104
Кількість на модель
2
№
24
Назва деталі
Диск
Заводський номер
Q40304
Кількість на модель
2
№
25
Назва деталі
Установче місце датчика навколишнього середовища
Заводський номер
G6800-1008012
Кількість на модель
1
№
26
Назва деталі
Регулювальна прокладка кронштеіна датчика швидкості I
Заводський номер
J5600-3800311
Кількість на модель
1
№
27
Назва деталі
Прокладка накладки кронштеіна датчика швидкості II
Заводський номер
J5600-3800312
Кількість на модель
1
№
28
Назва деталі
Гніздо датчика від'ємного тиску
Заводський номер
LND00-3823142
Кількість на модель
1
№
29
Назва деталі
Датчик температури охолоджувальної рідини
Заводський номер
G2100-3823180
Кількість на модель
1
№
30
Назва деталі
Негативний тиск Опора сидіння з датчиком
Заводський номер
J4R00-3823148
Кількість на модель
1
№
31
Назва деталі
Датчик частоти обертання колінвалу
Заводський номер
G2100-3823170
Кількість на модель
1
№
32
Назва деталі
Вентиляційний з'єднувач
Заводський номер
G4200-1008013
Кількість на модель
1
№
33
Назва деталі
Затискач для дроту
Заводський номер
K6100-3823204
Кількість на модель
1
№
34
Назва деталі
Шестигранний болт із фланцевою поверхнею
Заводський номер
Q1840630
Кількість на модель
4
№
35
Назва деталі
З'єднувач Obd
Заводський номер
L6400-3900530
Кількість на модель
1
№
36
Назва деталі
Роз'єм бортової мережі автомобіля
Заводський номер
G6000-3900550
Кількість на модель
1
№
37
Назва деталі
Роз'єм для підключення сигналу автомобіля
Заводський номер
J020K-3900540
Кількість на модель
1
№
38
Назва деталі
Гніздо і пробка педалі електромагнітного дроселя
Заводський номер
G3900-1115090
Кількість на модель
1
№
39
Назва деталі
Гніздо джгута проводів виявлення несправностей
Заводський номер
G6800-3823060
Кількість на модель
1
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Деталі джгута проводів | J4R00-3823250 | 1 | 1 | 1 | |||
| 2 | Контролюючий вузол | J3C01-3823350 | 1 | 1 | 2 | |||
| 3 | Блок ЕБУ | J4S00-3823360A | 1 | 1 | 3 | |||
| 4 | гвинт | Q1841235 | 1 | 1 | 4 | |||
| 5 | Болт з шестигранною головкою та фланцем | Q1841220 | 1 | 1 | 5 | |||
| 6 | Датчик тиску і температури наддуву | G2100-3823140 | 1 | 1 | 6 | |||
| 7 | Обкладинка | A3000-1111048 | 1 | 1 | 7 | |||
| 8 | гвинт | Q1841020 | 1 | 1 | 8 | |||
| 9 | Хомут гальмівного керма | D0305-3509042 | 1 | 1 | 9 | |||
| 10 | Вибір деталей дросельної заслінки | E3000-3823800A | 1 | 1 | 10 | |||
| 11 | Датчик температури та вологості атмосфери | J5700-3823110 | 1 | 1 | 11 | |||
| 12 | Опора датчика частоти обертання колінчастого вала | J1000-3823178 | 1 | 1 | 12 | |||
| 13 | Затискач для дроту | E2100-3823204 | 3 | 3 | 13 | |||
| 14 | Кронштейн головного джгута проводів | W3100-3823021 | 1 | 1 | 14 | |||
| 15 | Болт із шестигранною головкою М6х15 | Q1840615 | 5 | 5 | 15 | |||
| 16 | гвинт | Q1840816 | 12 | 12 | 16 | |||
| 17 | Затискач дроту I | J2000-3823201 | 2 | 2 | 17 | |||
| 18 | Затискач для дроту | J4R00-3823202 | 1 | 1 | 18 | |||
| 19 | Датчик температури і тиску впуску повітря | J5700-3823140 | 2 | 2 | 19 | |||
| 20 | Кронштейн розгалуження джгута проводів I | J5600-3823031A | 1 | 1 | 20 | |||
| 21 | гвинт | Q1840612 | 2 | 2 | 21 | |||
| 22 | Сенсор | D4300-38231L0 | 1 | 1 | 22 | |||
| 23 | гвинт | Q150B0416 | 2 | 2 | 23 | |||
| 24 | Диск | Q40104 | 2 | 2 | 24 | |||
| 25 | Диск | Q40304 | 2 | 2 | 25 | |||
| 26 | Установче місце датчика навколишнього середовища | G6800-1008012 | 1 | 1 | 26 | |||
| 27 | Регулювальна прокладка кронштеіна датчика швидкості I | J5600-3800311 | 1 | 1 | 27 | |||
| 28 | Прокладка накладки кронштеіна датчика швидкості II | J5600-3800312 | 1 | 1 | 28 | |||
| 29 | Гніздо датчика від'ємного тиску | LND00-3823142 | 1 | 1 | 29 | |||
| 30 | Датчик температури охолоджувальної рідини | G2100-3823180 | 1 | 1 | 30 | |||
| 31 | Негативний тиск Опора сидіння з датчиком | J4R00-3823148 | 1 | 1 | 31 | |||
| 32 | Датчик частоти обертання колінвалу | G2100-3823170 | 1 | 1 | 32 | |||
| 33 | Вентиляційний з'єднувач | G4200-1008013 | 1 | 1 | 33 | |||
| 34 | Затискач для дроту | K6100-3823204 | 1 | 1 | 34 | |||
| 35 | Шестигранний болт із фланцевою поверхнею | Q1840630 | 4 | 4 | 35 | |||
| 36 | З'єднувач Obd | L6400-3900530 | 1 | 1 | 36 | |||
| 37 | Роз'єм бортової мережі автомобіля | G6000-3900550 | 1 | 1 | 37 | |||
| 38 | Роз'єм для підключення сигналу автомобіля | J020K-3900540 | 1 | 1 | 38 | |||
| 39 | Гніздо і пробка педалі електромагнітного дроселя | G3900-1115090 | 1 | 1 | 39 | |||
| 40 | Гніздо джгута проводів виявлення несправностей | G6800-3823060 | 1 | 1 | 40 |
