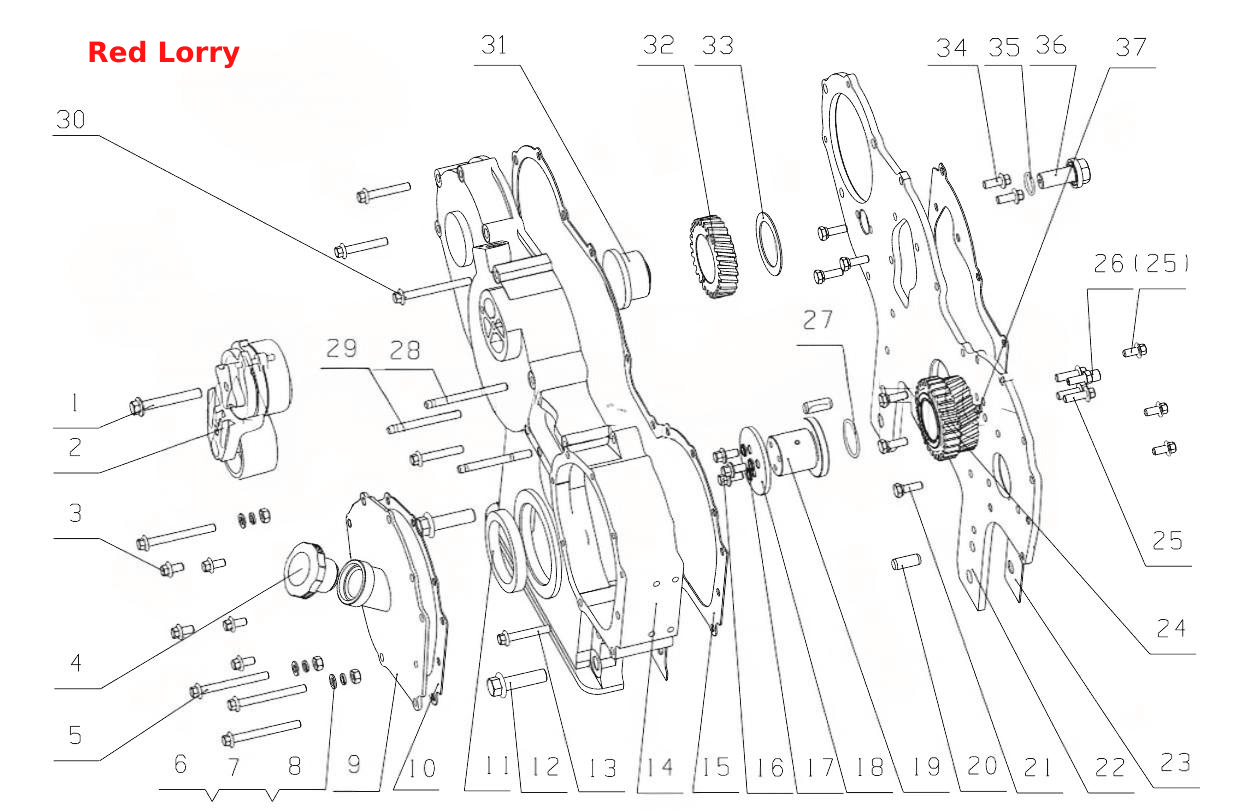

J0299 - Деталі корпусу редуктора
100%
Назва деталі
гвинт
Заводський номер
Q1841075TF2
Кількість на модель
1
№
1
Назва деталі
Ролик натягувача
Заводський номер
G0100-1002401
Кількість на модель
1
№
2
Назва деталі
гвинт
Заводський номер
Q1840815
Кількість на модель
5
№
3
Назва деталі
Чашка маслофільтра в зборі
Заводський номер
150-1003040F
Кількість на модель
1
№
4
Назва деталі
гвинт
Заводський номер
Q1840880TF2
Кількість на модель
4
№
5
Назва деталі
Пральна машина
Заводський номер
Q40108
Кількість на модель
3
№
6
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
9
№
7
Назва деталі
Гайка
Заводський номер
Q340B08
Кількість на модель
3
№
8
Назва деталі
Зварювання кришки редуктора інжекторного насоса
Заводський номер
J01YS-1002205
Кількість на модель
1
№
9
Назва деталі
Ущільнення кришки редуктора інжекторного насоса
Заводський номер
J0100-1002206A
Кількість на модель
1
№
10
Назва деталі
Сальник
Заводський номер
YC209-C070090PR
Кількість на модель
1
№
11
Назва деталі
Шестигранний фланцевий болт
Заводський номер
Q1841450
Кількість на модель
2
№
12
Назва деталі
гвинт
Заводський номер
Q1840850TF2
Кількість на модель
4
№
13
Назва деталі
Будинок зубчастої передачі
Заводський номер
J02YS-1002201B
Кількість на модель
1
№
14
Назва деталі
Прокладка корпусу зірочки
Заводський номер
J5600-1002202
Кількість на модель
1
№
15
Назва деталі
Болт
Заводський номер
Q/YC207-0816
Кількість на модель
3
№
16
Назва деталі
Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба
Заводський номер
Q/YC149-8
Кількість на модель
3
№
17
Назва деталі
Пластина проміжної шестерні
Заводський номер
J5600-1002311
Кількість на модель
1
№
18
Назва деталі
Вал проміжної шестерні
Заводський номер
J5600-1002306
Кількість на модель
1
№
19
Назва деталі
Циліндричний штир 12x30
Заводський номер
YC24-1230
Кількість на модель
2
№
20
Назва деталі
Шестигранний гвинт
Заводський номер
Q150B0825TF2
Кількість на модель
6
№
21
Назва деталі
Кришка редукторної камери
Заводський номер
J02FB-1002203
Кількість на модель
1
№
22
Назва деталі
Прокладка кожуха розподільної шестерні
Заводський номер
L3001-1002032
Кількість на модель
1
№
23
Назва деталі
Проміжна шестерня
Заводський номер
J5600-1002350
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
Q1840825TF2
Кількість на модель
4
№
25
Назва деталі
З'єднувач
Заводський номер
J5600-1111304
Кількість на модель
1
№
26
Назва деталі
Ущільнювальне кільце, 65x42,
Заводський номер
YC208-B04250F
Кількість на модель
1
№
27
Назва деталі
Шпилька
Заводський номер
Q1200885
Кількість на модель
2
№
28
Назва деталі
Шпилька
Заводський номер
Q1200875
Кількість на модель
1
№
29
Назва деталі
гвинт
Заводський номер
Q1840875TF2
Кількість на модель
1
№
30
Назва деталі
Сидіння проміжної шестерні насоса компресора
Заводський номер
L3000-1002084A
Кількість на модель
1
№
31
Назва деталі
Частини проміжної шестерні насоса компресора
Заводський номер
A3000-1002041
Кількість на модель
1
№
32
Назва деталі
Пластина проміжної шестерні
Заводський номер
231-1002087
Кількість на модель
1
№
33
Назва деталі
гвинт
Заводський номер
Q1840820TF2
Кількість на модель
5
№
34
Назва деталі
Кільце ущільнювача, 65x20
Заводський номер
YC208-B02000F
Кількість на модель
1
№
35
Назва деталі
Болт вала проміжної шестерні
Заводський номер
A3000-1002085B
Кількість на модель
1
№
36
Назва деталі
Ущільнювальне кільце, 8x8
Заводський номер
YC208-A00800F
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | Q1841075TF2 | 1 | 1 | 1 | |||
| 2 | Ролик натягувача | G0100-1002401 | 1 | 1 | 2 | |||
| 3 | гвинт | Q1840815 | 5 | 5 | 3 | |||
| 4 | Чашка маслофільтра в зборі | 150-1003040F | 1 | 1 | 4 | |||
| 5 | гвинт | Q1840880TF2 | 4 | 4 | 5 | |||
| 6 | Пральна машина | Q40108 | 3 | 3 | 6 | |||
| 7 | Пружинна шайба | Q40308 | 9 | 9 | 7 | |||
| 8 | Гайка | Q340B08 | 3 | 3 | 8 | |||
| 9 | Зварювання кришки редуктора інжекторного насоса | J01YS-1002205 | 1 | 1 | 9 | |||
| 10 | Ущільнення кришки редуктора інжекторного насоса | J0100-1002206A | 1 | 1 | 10 | |||
| 11 | Сальник | YC209-C070090PR | 1 | 1 | 11 | |||
| 12 | Шестигранний фланцевий болт | Q1841450 | 2 | 2 | 12 | |||
| 13 | гвинт | Q1840850TF2 | 4 | 4 | 13 | |||
| 14 | Будинок зубчастої передачі | J02YS-1002201B | 1 | 1 | 14 | |||
| 15 | Прокладка корпусу зірочки | J5600-1002202 | 1 | 1 | 15 | |||
| 16 | Болт | Q/YC207-0816 | 3 | 3 | 16 | |||
| 17 | Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба | Q/YC149-8 | 3 | 3 | 17 | |||
| 18 | Пластина проміжної шестерні | J5600-1002311 | 1 | 1 | 18 | |||
| 19 | Вал проміжної шестерні | J5600-1002306 | 1 | 1 | 19 | |||
| 20 | Циліндричний штир 12x30 | YC24-1230 | 2 | 2 | 20 | |||
| 21 | Шестигранний гвинт | Q150B0825TF2 | 6 | 6 | 21 | |||
| 22 | Кришка редукторної камери | J02FB-1002203 | 1 | 1 | 22 | |||
| 23 | Прокладка кожуха розподільної шестерні | L3001-1002032 | 1 | 1 | 23 | |||
| 24 | Проміжна шестерня | J5600-1002350 | 1 | 1 | 24 | |||
| 25 | гвинт | Q1840825TF2 | 4 | 4 | 25 | |||
| 26 | З'єднувач | J5600-1111304 | 1 | 1 | 26 | |||
| 27 | Ущільнювальне кільце, 65x42, | YC208-B04250F | 1 | 1 | 27 | |||
| 28 | Шпилька | Q1200885 | 2 | 2 | 28 | |||
| 29 | Шпилька | Q1200875 | 1 | 1 | 29 | |||
| 30 | гвинт | Q1840875TF2 | 1 | 1 | 30 | |||
| 31 | Сидіння проміжної шестерні насоса компресора | L3000-1002084A | 1 | 1 | 31 | |||
| 32 | Частини проміжної шестерні насоса компресора | A3000-1002041 | 1 | 1 | 32 | |||
| 33 | Пластина проміжної шестерні | 231-1002087 | 1 | 1 | 33 | |||
| 34 | гвинт | Q1840820TF2 | 5 | 5 | 34 | |||
| 35 | Кільце ущільнювача, 65x20 | YC208-B02000F | 1 | 1 | 35 | |||
| 36 | Болт вала проміжної шестерні | A3000-1002085B | 1 | 1 | 36 | |||
| 37 | Ущільнювальне кільце, 8x8 | YC208-A00800F | 1 | 1 | 37 |
