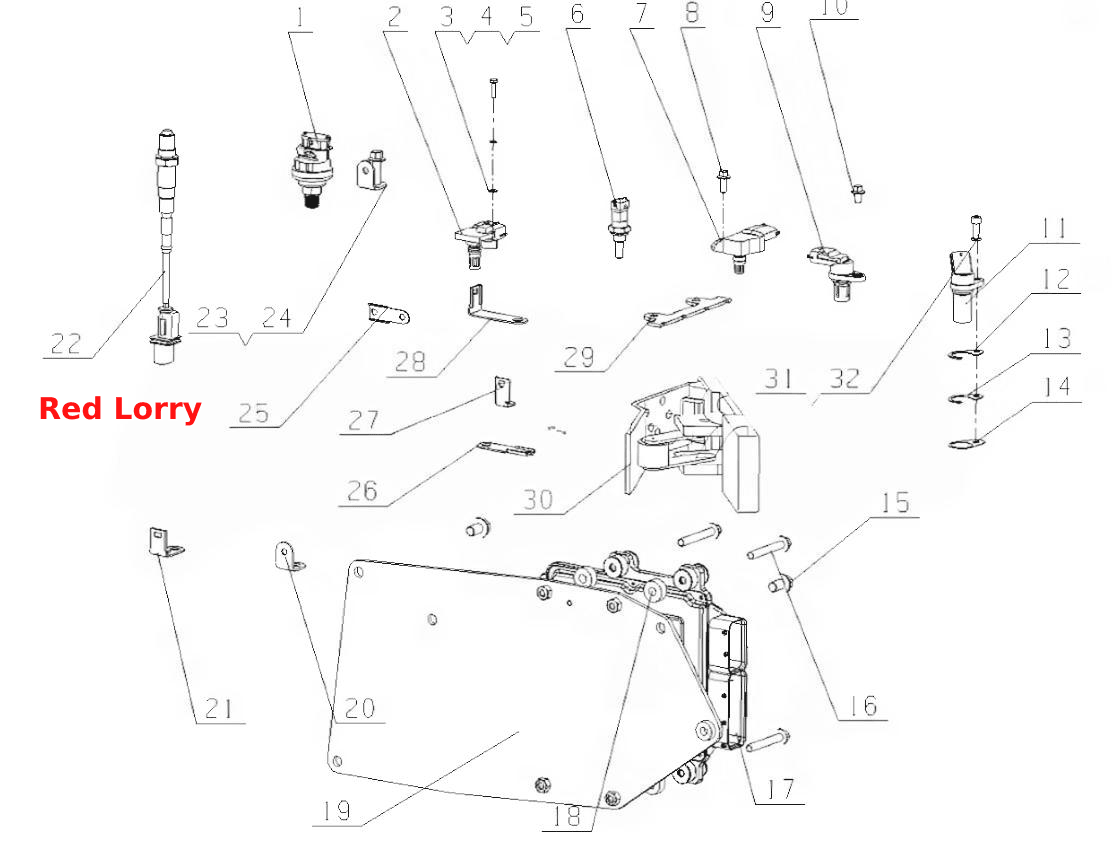

LND97 - Збірка системи керування
100%
Назва деталі
Нейлоновий ремінь кріплення *
Заводський номер
2501-075-13
Кількість на модель
6
№
Назва деталі
ДРОТИ
Заводський номер
D4AYC-3823271
Кількість на модель
1
№
Назва деталі
Вузол джгута проводів транспортного засобу
Заводський номер
MY100-3823262
Кількість на модель
1
№
Назва деталі
Вузол джгута проводів двигуна
Заводський номер
LND01-3823250
Кількість на модель
1
№
Назва деталі
Датчик тиску та температури масла
Заводський номер
L5200-38231G0
Кількість на модель
1
№
1
Назва деталі
Датчик температури і тиску масла
Заводський номер
L4700-38231G0
Кількість на модель
1
№
1
Назва деталі
Датчик тиску всмоктуваного повітря
Заводський номер
J5700-3823140A
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
Q40104
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
Q40304
Кількість на модель
1
№
4
Назва деталі
гвинт
Заводський номер
Q150B0416
Кількість на модель
1
№
5
Назва деталі
Датчик температури охолоджувальної рідини
Заводський номер
G2100-3823180
Кількість на модель
1
№
6
Назва деталі
Датчик тиску і температури наддуву
Заводський номер
G2100-3823140
Кількість на модель
1
№
7
Назва деталі
Болт із шестигранною головкою М6х15
Заводський номер
Q1840615
Кількість на модель
2
№
8
Назва деталі
Датчик частоти обертання колінчастого вала
Заводський номер
Y0100-3823160
Кількість на модель
1
№
9
Назва деталі
гвинт
Заводський номер
Q1840610
Кількість на модель
1
№
10
Назва деталі
Датчик частоти обертання колінвалу
Заводський номер
G2100-3823170
Кількість на модель
1
№
11
Назва деталі
Регулювальна прокладка кронштеіна датчика швидкості I
Заводський номер
J5600-3800311
Кількість на модель
1
№
12
Назва деталі
Прокладка накладки кронштеіна датчика швидкості II
Заводський номер
J5600-3800312
Кількість на модель
1
№
13
Назва деталі
Регулювальна шайба
Заводський номер
G5800-3823035
Кількість на модель
1
№
14
Назва деталі
Шестигранний фланцевий болт
Заводський номер
Q1841016
Кількість на модель
5
№
15
Назва деталі
Шестигранний фланцевий болт
Заводський номер
Q1840855
Кількість на модель
4
№
16
Назва деталі
Вузол контролера
Заводський номер
MYB00-3823371A
Кількість на модель
1
№
17
Назва деталі
Блок подушок
Заводський номер
MKB00-1113911
Кількість на модель
4
№
18
Назва деталі
Підрозділ опорної пластини ЕБУ в зборі
Заводський номер
LN200-3823360A
Кількість на модель
1
№
19
Назва деталі
Кронштеїн розгалуження джгута проводів I
Заводський номер
J5600-3823031B
Кількість на модель
3
№
20
Назва деталі
Кронштейн розгалуження джгута проводів I
Заводський номер
J5600-3823031A
Кількість на модель
3
№
21
Назва деталі
Сенсор
Заводський номер
D4300-38231L0
Кількість на модель
1
№
22
Назва деталі
Затискач для дроту
Заводський номер
E2100-3823204
Кількість на модель
1
№
23
Назва деталі
гвинт
Заводський номер
Q1840825TF2
Кількість на модель
1
№
24
Назва деталі
Кронштейн для прокладення кабелів
Заводський номер
W3100-3823032
Кількість на модель
1
№
25
Назва деталі
Кронштейн для проводки I
Заводський номер
J5400-3823201
Кількість на модель
1
№
26
Назва деталі
Кронштейн головного джгута проводів
Заводський номер
W3100-3823021
Кількість на модель
1
№
27
Назва деталі
Затискач джгута проводів
Заводський номер
J5600-3823204
Кількість на модель
1
№
28
Назва деталі
Кронштейн для прокладення кабелів
Заводський номер
LND00-3823202
Кількість на модель
1
№
29
Назва деталі
Вибір деталей дросельної заслінки
Заводський номер
E3000-3823800A
Кількість на модель
1
№
30
Назва деталі
Горіх
Заводський номер
Q218B0616
Кількість на модель
1
№
31
Назва деталі
Диск
Заводський номер
Q40306
Кількість на модель
1
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Нейлоновий ремінь кріплення * | 2501-075-13 | 6 | 6 | |||||
| ДРОТИ | D4AYC-3823271 | 1 | 1 | |||||
| Вузол джгута проводів транспортного засобу | MY100-3823262 | 1 | 1 | |||||
| Вузол джгута проводів двигуна | LND01-3823250 | 1 | 1 | |||||
| 1 | Датчик тиску та температури масла | L5200-38231G0 | 1 | 1 | 1 | |||
| 1 | Датчик температури і тиску масла | L4700-38231G0 | 1 | 1 | 1 | |||
| 2 | Датчик тиску всмоктуваного повітря | J5700-3823140A | 1 | 1 | 2 | |||
| 3 | Диск | Q40104 | 1 | 1 | 3 | |||
| 4 | Диск | Q40304 | 1 | 1 | 4 | |||
| 5 | гвинт | Q150B0416 | 1 | 1 | 5 | |||
| 6 | Датчик температури охолоджувальної рідини | G2100-3823180 | 1 | 1 | 6 | |||
| 7 | Датчик тиску і температури наддуву | G2100-3823140 | 1 | 1 | 7 | |||
| 8 | Болт із шестигранною головкою М6х15 | Q1840615 | 2 | 2 | 8 | |||
| 9 | Датчик частоти обертання колінчастого вала | Y0100-3823160 | 1 | 1 | 9 | |||
| 10 | гвинт | Q1840610 | 1 | 1 | 10 | |||
| 11 | Датчик частоти обертання колінвалу | G2100-3823170 | 1 | 1 | 11 | |||
| 12 | Регулювальна прокладка кронштеіна датчика швидкості I | J5600-3800311 | 1 | 1 | 12 | |||
| 13 | Прокладка накладки кронштеіна датчика швидкості II | J5600-3800312 | 1 | 1 | 13 | |||
| 14 | Регулювальна шайба | G5800-3823035 | 1 | 1 | 14 | |||
| 15 | Шестигранний фланцевий болт | Q1841016 | 5 | 5 | 15 | |||
| 16 | Шестигранний фланцевий болт | Q1840855 | 4 | 4 | 16 | |||
| 17 | Вузол контролера | MYB00-3823371A | 1 | 1 | 17 | |||
| 18 | Блок подушок | MKB00-1113911 | 4 | 4 | 18 | |||
| 19 | Підрозділ опорної пластини ЕБУ в зборі | LN200-3823360A | 1 | 1 | 19 | |||
| 20 | Кронштеїн розгалуження джгута проводів I | J5600-3823031B | 3 | 3 | 20 | |||
| 21 | Кронштейн розгалуження джгута проводів I | J5600-3823031A | 3 | 3 | 21 | |||
| 22 | Сенсор | D4300-38231L0 | 1 | 1 | 22 | |||
| 23 | Затискач для дроту | E2100-3823204 | 1 | 1 | 23 | |||
| 24 | гвинт | Q1840825TF2 | 1 | 1 | 24 | |||
| 25 | Кронштейн для прокладення кабелів | W3100-3823032 | 1 | 1 | 25 | |||
| 26 | Кронштейн для проводки I | J5400-3823201 | 1 | 1 | 26 | |||
| 27 | Кронштейн головного джгута проводів | W3100-3823021 | 1 | 1 | 27 | |||
| 28 | Затискач джгута проводів | J5600-3823204 | 1 | 1 | 28 | |||
| 29 | Кронштейн для прокладення кабелів | LND00-3823202 | 1 | 1 | 29 | |||
| 30 | Вибір деталей дросельної заслінки | E3000-3823800A | 1 | 1 | 30 | |||
| 31 | Горіх | Q218B0616 | 1 | 1 | 31 | |||
| 32 | Диск | Q40306 | 1 | 1 | 32 |
