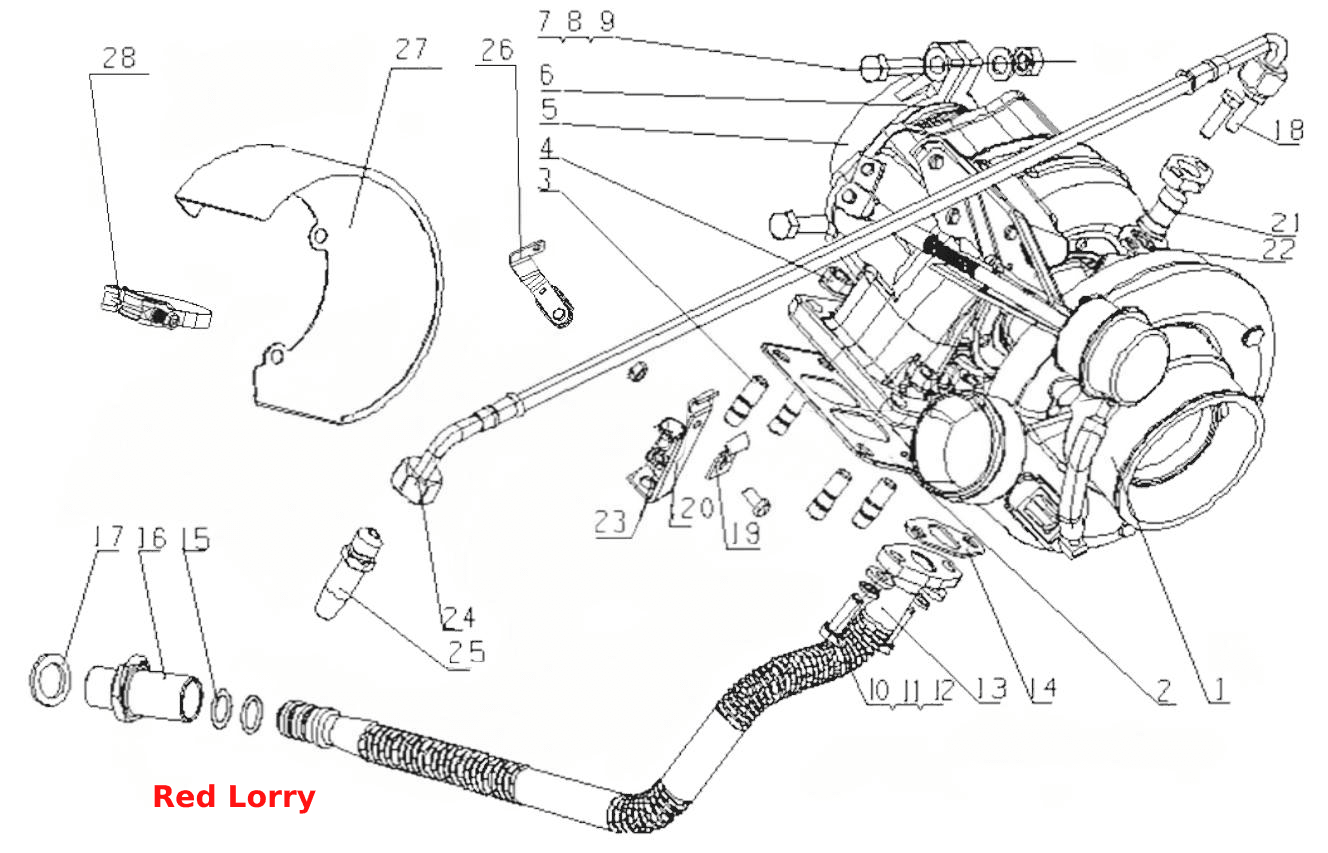

L36QA - Турбокомпресор у зборі
100%
Назва деталі
ТУРБОЗАРЯДЧИК
Заводський номер
L62QP-1118100-181
Кількість на модель
1
№
1
Назва деталі
Прокладка турбонагнітача
Заводський номер
A1A00-1118002
Кількість на модель
1
№
2
Назва деталі
Шпилька
Заводський номер
150-1118001
Кількість на модель
4
№
3
Назва деталі
Горіх
Заводський номер
M3000-1118206B
Кількість на модель
4
№
4
Назва деталі
Заднє стопорне кільце турбіни
Заводський номер
G0100-1118504
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
G0100-1118073A
Кількість на модель
1
№
6
Назва деталі
гвинт
Заводський номер
Q1841045TF2
Кількість на модель
2
№
7
Назва деталі
Диск
Заводський номер
Q40110
Кількість на модель
2
№
8
Назва деталі
Користь
Заводський номер
Q340B10
Кількість на модель
4
№
9
Назва деталі
Шайба
Заводський номер
6105Q-3509013
Кількість на модель
2
№
10
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
2
№
11
Назва деталі
гвинт
Заводський номер
Q150B0828TF2
Кількість на модель
2
№
12
Назва деталі
Складальний вузол зварної трубки повернення масла
Заводський номер
L3002-1118340C
Кількість на модель
1
№
13
Назва деталі
Масляний шланг
Заводський номер
M3600-1118301A
Кількість на модель
1
№
14
Назва деталі
Кільце ущільнювача, 65x17
Заводський номер
YC208-B01700F
Кількість на модель
2
№
15
Назва деталі
З'єднувач повернення масла
Заводський номер
475D-1002071B
Кількість на модель
1
№
16
Назва деталі
Ущільнювальна шайба
Заводський номер
Q/YC149-24
Кількість на модель
1
№
17
Назва деталі
гвинт
Заводський номер
Q1840820TF2
Кількість на модель
2
№
18
Назва деталі
Затискач.
Заводський номер
L38QA-1118271
Кількість на модель
1
№
19
Назва деталі
Затиск труби I
Заводський номер
B3000-1118061
Кількість на модель
1
№
20
Назва деталі
Впускний роз'єм для оливи турбонагнітача
Заводський номер
475D-1118211A
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
G3D00-1118201
Кількість на модель
1
№
22
Назва деталі
Шланг для подачі оливи
Заводський номер
B4000-1118250A
Кількість на модель
1
№
24
Назва деталі
Масловпускне з'єднання турбоприскорювача
Заводський номер
475D-1013019B
Кількість на модель
1
№
25
Назва деталі
Компонент затискача
Заводський номер
L470J-1118360
Кількість на модель
1
№
26
Назва деталі
Тепловий кожух корпусу турбіни
Заводський номер
L33QA-1118503
Кількість на модель
1
№
27
Назва деталі
Обруч
Заводський номер
Q/YC147.1-76
Кількість на модель
2
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | ТУРБОЗАРЯДЧИК | L62QP-1118100-181 | 1 | 1 | 1 | |||
| 2 | Прокладка турбонагнітача | A1A00-1118002 | 1 | 1 | 2 | |||
| 3 | Шпилька | 150-1118001 | 4 | 4 | 3 | |||
| 4 | Горіх | M3000-1118206B | 4 | 4 | 4 | |||
| 5 | Заднє стопорне кільце турбіни | G0100-1118504 | 2 | 2 | 5 | |||
| 6 | Прокладка | G0100-1118073A | 1 | 1 | 6 | |||
| 7 | гвинт | Q1841045TF2 | 2 | 2 | 7 | |||
| 8 | Диск | Q40110 | 2 | 2 | 8 | |||
| 9 | Користь | Q340B10 | 4 | 4 | 9 | |||
| 10 | Шайба | 6105Q-3509013 | 2 | 2 | 10 | |||
| 11 | Пружинна шайба | Q40308 | 2 | 2 | 11 | |||
| 12 | гвинт | Q150B0828TF2 | 2 | 2 | 12 | |||
| 13 | Складальний вузол зварної трубки повернення масла | L3002-1118340C | 1 | 1 | 13 | |||
| 14 | Масляний шланг | M3600-1118301A | 1 | 1 | 14 | |||
| 15 | Кільце ущільнювача, 65x17 | YC208-B01700F | 2 | 2 | 15 | |||
| 16 | З'єднувач повернення масла | 475D-1002071B | 1 | 1 | 16 | |||
| 17 | Ущільнювальна шайба | Q/YC149-24 | 1 | 1 | 17 | |||
| 18 | гвинт | Q1840820TF2 | 2 | 2 | 18 | |||
| 19 | Затискач. | L38QA-1118271 | 1 | 1 | 19 | |||
| 20 | Затиск труби I | B3000-1118061 | 1 | 1 | 20 | |||
| 21 | Впускний роз'єм для оливи турбонагнітача | 475D-1118211A | 1 | 1 | 21 | |||
| 22 | Прокладка | G3D00-1118201 | 1 | 1 | 22 | |||
| 24 | Шланг для подачі оливи | B4000-1118250A | 1 | 1 | 24 | |||
| 25 | Масловпускне з'єднання турбоприскорювача | 475D-1013019B | 1 | 1 | 25 | |||
| 26 | Компонент затискача | L470J-1118360 | 1 | 1 | 26 | |||
| 27 | Тепловий кожух корпусу турбіни | L33QA-1118503 | 1 | 1 | 27 | |||
| 28 | Обруч | Q/YC147.1-76 | 2 | 2 | 28 |
