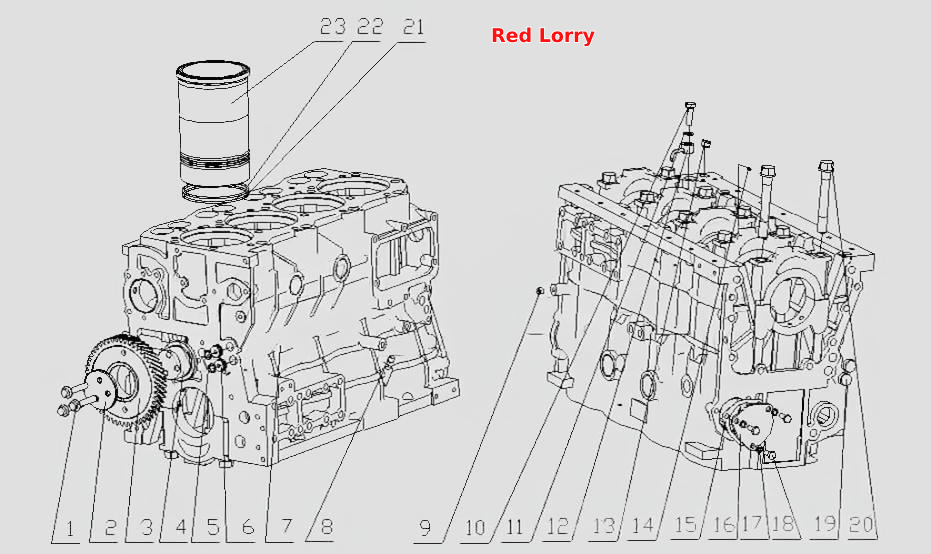

D21F1- Блок циліндрів у зборі
100%
Назва деталі
Частина головки циліндрів
Заводський номер
D2000-1002170
Кількість на модель
1
№
Назва деталі
Болт
Заводський номер
Q1840855TF2
Кількість на модель
3
№
1
Назва деталі
Пластина регулювання проміжної шестерні
Заводський номер
D30-1002054
Кількість на модель
1
№
2
Назва деталі
Регулювання проміжної шестерні
Заводський номер
D30-1002051
Кількість на модель
1
№
3
Назва деталі
Вал проміжної шестерні
Заводський номер
D30-1002052
Кількість на модель
1
№
4
Назва деталі
О-подібне кільце х
Заводський номер
YC208-B01600F
Кількість на модель
2
№
5
Назва деталі
Ущільнювальна пробка головного маслоканалу
Заводський номер
6105Q-1002067
Кількість на модель
2
№
6
Назва деталі
Корпус циліндра
Заводський номер
D30-1002114C
Кількість на модель
1
№
7
Назва деталі
Алюмінієва зашлушка Фх
Заводський номер
6105Q-1002022
Кількість на модель
1
№
8
Назва деталі
Конусна квадратна гвинтова гвинтова пробка (нормальне трубне різьблення)
Заводський номер
Q61101
Кількість на модель
1
№
9
Назва деталі
Порожнистий болт для масла
Заводський номер
430-1002162B
Кількість на модель
4
№
10
Назва деталі
Шайба
Заводський номер
430-1002163
Кількість на модель
4
№
11
Назва деталі
Складальний вузол наконечника
Заводський номер
D30--1002740
Кількість на модель
4
№
12
Назва деталі
Блок мастильного каналу
Заводський номер
D30-1002068A
Кількість на модель
1
№
13
Назва деталі
Шпилька
Заводський номер
YC24-0408
Кількість на модель
2
№
14
Назва деталі
Прокладка кришки осьового люфту розподільного вала
Заводський номер
D30-1002062A
Кількість на модель
1
№
15
Назва деталі
Кришка осьового люфту розподільного вала
Заводський номер
D30-1002061
Кількість на модель
1
№
16
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
3
№
17
Назва деталі
гвинт
Заводський номер
Q150B0820
Кількість на модель
3
№
18
Назва деталі
Задня заглушка головного маслоканалу
Заводський номер
6105Q-1002069
Кількість на модель
2
№
19
Назва деталі
Болт кришки головного підшипника
Заводський номер
330-10020212A
Кількість на модель
10
№
20
Назва деталі
Водоущільнювальне кільце гільзи
Заводський номер
A3000-1002063B
Кількість на модель
4
№
21
Назва деталі
Ущільнювальне кільце гільзи циліндра
Заводський номер
A3000-1002063
Кількість на модель
4
№
22
Назва деталі
Гільза циліндра
Заводський номер
D30-1002064B
Кількість на модель
4
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Частина головки циліндрів | D2000-1002170 | 1 | 1 | |||||
| 1 | Болт | Q1840855TF2 | 3 | 3 | 1 | |||
| 2 | Пластина регулювання проміжної шестерні | D30-1002054 | 1 | 1 | 2 | |||
| 3 | Регулювання проміжної шестерні | D30-1002051 | 1 | 1 | 3 | |||
| 4 | Вал проміжної шестерні | D30-1002052 | 1 | 1 | 4 | |||
| 5 | О-подібне кільце х | YC208-B01600F | 2 | 2 | 5 | |||
| 6 | Ущільнювальна пробка головного маслоканалу | 6105Q-1002067 | 2 | 2 | 6 | |||
| 7 | Корпус циліндра | D30-1002114C | 1 | 1 | 7 | |||
| 8 | Алюмінієва зашлушка Фх | 6105Q-1002022 | 1 | 1 | 8 | |||
| 9 | Конусна квадратна гвинтова гвинтова пробка (нормальне трубне різьблення) | Q61101 | 1 | 1 | 9 | |||
| 10 | Порожнистий болт для масла | 430-1002162B | 4 | 4 | 10 | |||
| 11 | Шайба | 430-1002163 | 4 | 4 | 11 | |||
| 12 | Складальний вузол наконечника | D30--1002740 | 4 | 4 | 12 | |||
| 13 | Блок мастильного каналу | D30-1002068A | 1 | 1 | 13 | |||
| 14 | Шпилька | YC24-0408 | 2 | 2 | 14 | |||
| 15 | Прокладка кришки осьового люфту розподільного вала | D30-1002062A | 1 | 1 | 15 | |||
| 16 | Кришка осьового люфту розподільного вала | D30-1002061 | 1 | 1 | 16 | |||
| 17 | Пружинна шайба | Q40308 | 3 | 3 | 17 | |||
| 18 | гвинт | Q150B0820 | 3 | 3 | 18 | |||
| 19 | Задня заглушка головного маслоканалу | 6105Q-1002069 | 2 | 2 | 19 | |||
| 20 | Болт кришки головного підшипника | 330-10020212A | 10 | 10 | 20 | |||
| 21 | Водоущільнювальне кільце гільзи | A3000-1002063B | 4 | 4 | 21 | |||
| 22 | Ущільнювальне кільце гільзи циліндра | A3000-1002063 | 4 | 4 | 22 | |||
| 23 | Гільза циліндра | D30-1002064B | 4 | 4 | 23 |
