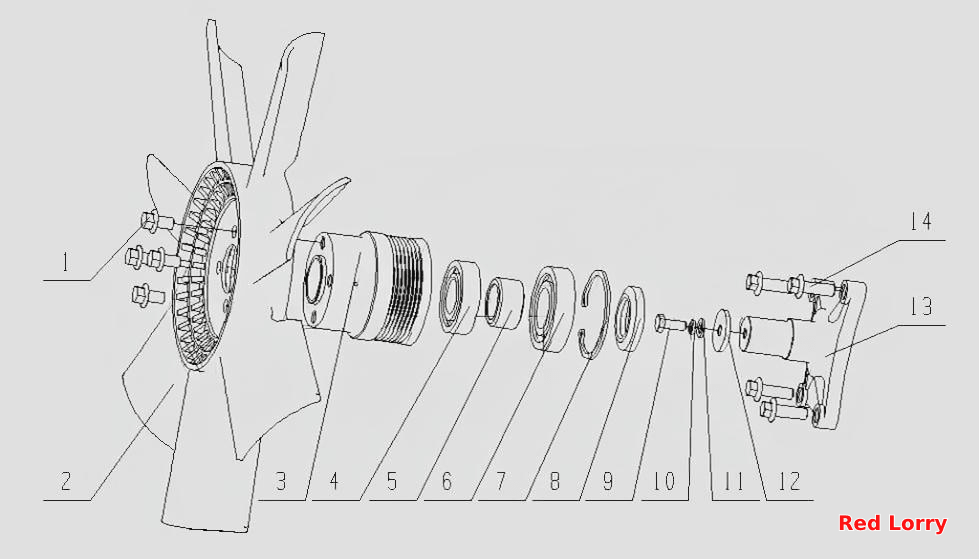

D7705- Вентилятор у зборі
100%
Назва деталі
гвинт
Заводський номер
Q1841016TF2
Кількість на модель
4
№
1
Назва деталі
Вентилятор Д. у зборі
Заводський номер
330-1308010
Кількість на модель
1
№
2
Назва деталі
Шків ремінної передачі
Заводський номер
D0200-1308022
Кількість на модель
1
№
3
Назва деталі
Вінець радіального кулькового підшипника-
Заводський номер
GB/T276-6206-2RS
Кількість на модель
1
№
4
Назва деталі
Розпірна втулка
Заводський номер
D30-1308023
Кількість на модель
1
№
5
Назва деталі
Вінець радіального кулькового підшипника-
Заводський номер
GB/T276-6207-2RS
Кількість на модель
1
№
6
Назва деталі
Коло блоку
Заводський номер
Q43072
Кількість на модель
1
№
7
Назва деталі
Розпірна втулка
Заводський номер
D30-1308024
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
Q150B0820
Кількість на модель
1
№
9
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
1
№
10
Назва деталі
Пральна машина
Заводський номер
Q40108
Кількість на модель
1
№
11
Назва деталі
Плата блоку
Заводський номер
D30-1308021
Кількість на модель
1
№
12
Назва деталі
Вісь вентилятора
Заводський номер
D30-1308025
Кількість на модель
1
№
13
Назва деталі
Bolt Mx
Заводський номер
Q1841030TF2
Кількість на модель
4
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | Q1841016TF2 | 4 | 4 | 1 | |||
| 2 | Вентилятор Д. у зборі | 330-1308010 | 1 | 1 | 2 | |||
| 3 | Шків ремінної передачі | D0200-1308022 | 1 | 1 | 3 | |||
| 4 | Вінець радіального кулькового підшипника- | GB/T276-6206-2RS | 1 | 1 | 4 | |||
| 5 | Розпірна втулка | D30-1308023 | 1 | 1 | 5 | |||
| 6 | Вінець радіального кулькового підшипника- | GB/T276-6207-2RS | 1 | 1 | 6 | |||
| 7 | Коло блоку | Q43072 | 1 | 1 | 7 | |||
| 8 | Розпірна втулка | D30-1308024 | 1 | 1 | 8 | |||
| 9 | гвинт | Q150B0820 | 1 | 1 | 9 | |||
| 10 | Пружинна шайба | Q40308 | 1 | 1 | 10 | |||
| 11 | Пральна машина | Q40108 | 1 | 1 | 11 | |||
| 12 | Плата блоку | D30-1308021 | 1 | 1 | 12 | |||
| 13 | Вісь вентилятора | D30-1308025 | 1 | 1 | 13 | |||
| 14 | Bolt Mx | Q1841030TF2 | 4 | 4 | 14 |
