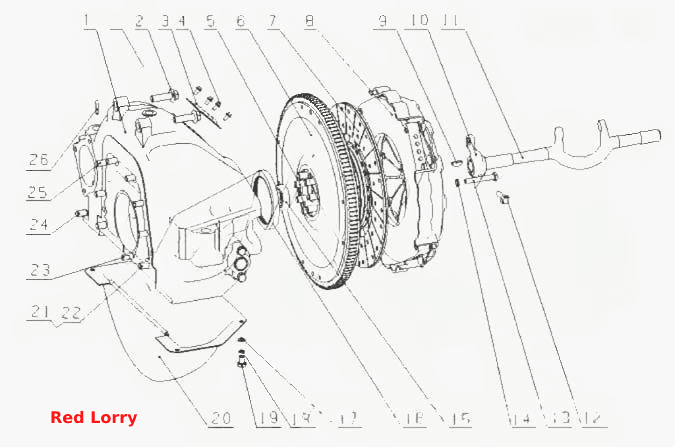

D0818- Блок виходу потужності в зборі
100%
Назва деталі
Пристрій корпусу зчеплення
Заводський номер
D0111-1600340F
Кількість на модель
1
№
1
Назва деталі
Шестигранний фланцевий болт
Заводський номер
Q1841445TF2
Кількість на модель
2
№
2
Назва деталі
Кришка
Заводський номер
B3000-1600021
Кількість на модель
1
№
3
Назва деталі
гвинт
Заводський номер
Q1840612
Кількість на модель
4
№
4
Назва деталі
Болт маховика
Заводський номер
330-1005044
Кількість на модель
7
№
5
Назва деталі
Складальний вузол маховика і кілець передач
Заводський номер
D0111-1005360A
Кількість на модель
1
№
6
Назва деталі
Кожух зчеплення і пристрій веденої пластини
Заводський номер
E12FA-1600740
Кількість на модель
1
№
7
Назва деталі
Кришка зчеплення і пристрій натискного диска
Заводський номер
E12D1-1600750
Кількість на модель
1
№
8
Назва деталі
шпонка
Заводський номер
Q5500625
Кількість на модель
1
№
9
Назва деталі
Важіль вилки роз'єднання муфти
Заводський номер
E0213-1600043
Кількість на модель
1
№
10
Назва деталі
Вилка для роз'єднання зчеплення
Заводський номер
373-1600042A
Кількість на модель
1
№
11
Назва деталі
Магазин
Заводський номер
Q1841035
Кількість на модель
1
№
12
Назва деталі
Болт
Заводський номер
Q/YC1821022TF2
Кількість на модель
8
№
13
Назва деталі
Пружинна шайба
Заводський номер
Q40310
Кількість на модель
8
№
14
Назва деталі
Підшипник
Заводський номер
GB/T276-6205-2RS
Кількість на модель
1
№
15
Назва деталі
Сальник __NT__0__х__NT__1__
Заводський номер
YC209-B100125PL
Кількість на модель
1
№
16
Назва деталі
Сальник __NT__0__х__NT__1__
Заводський номер
YC209-C100125PL
Кількість на модель
1
№
16
Назва деталі
Пральна машина
Заводський номер
Q40108
Кількість на модель
4
№
17
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
4
№
18
Назва деталі
гвинт
Заводський номер
Q150B0816
Кількість на модель
4
№
19
Назва деталі
Нижня головка зчеплення
Заводський номер
D32-1600017
Кількість на модель
1
№
20
Назва деталі
Болт
Заводський номер
Q150B14120TF2
Кількість на модель
2
№
21
Назва деталі
Пружинна шайба
Заводський номер
Q40314
Кількість на модель
2
№
22
Назва деталі
Плоский палець
Заводський номер
6105Q-1600011
Кількість на модель
1
№
23
Назва деталі
Циліндричний палець х
Заводський номер
YC24-B1224
Кількість на модель
1
№
24
Назва деталі
Болт
Заводський номер
Q1841245TF2
Кількість на модель
6
№
25
Назва деталі
Шплінт
Заводський номер
Q5004020
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пристрій корпусу зчеплення | D0111-1600340F | 1 | 1 | 1 | |||
| 2 | Шестигранний фланцевий болт | Q1841445TF2 | 2 | 2 | 2 | |||
| 3 | Кришка | B3000-1600021 | 1 | 1 | 3 | |||
| 4 | гвинт | Q1840612 | 4 | 4 | 4 | |||
| 5 | Болт маховика | 330-1005044 | 7 | 7 | 5 | |||
| 6 | Складальний вузол маховика і кілець передач | D0111-1005360A | 1 | 1 | 6 | |||
| 7 | Кожух зчеплення і пристрій веденої пластини | E12FA-1600740 | 1 | 1 | 7 | |||
| 8 | Кришка зчеплення і пристрій натискного диска | E12D1-1600750 | 1 | 1 | 8 | |||
| 9 | шпонка | Q5500625 | 1 | 1 | 9 | |||
| 10 | Важіль вилки роз'єднання муфти | E0213-1600043 | 1 | 1 | 10 | |||
| 11 | Вилка для роз'єднання зчеплення | 373-1600042A | 1 | 1 | 11 | |||
| 12 | Магазин | Q1841035 | 1 | 1 | 12 | |||
| 13 | Болт | Q/YC1821022TF2 | 8 | 8 | 13 | |||
| 14 | Пружинна шайба | Q40310 | 8 | 8 | 14 | |||
| 15 | Підшипник | GB/T276-6205-2RS | 1 | 1 | 15 | |||
| 16 | Сальник __NT__0__х__NT__1__ | YC209-B100125PL | 1 | 1 | 16 | |||
| 16 | Сальник __NT__0__х__NT__1__ | YC209-C100125PL | 1 | 1 | 16 | |||
| 17 | Пральна машина | Q40108 | 4 | 4 | 17 | |||
| 18 | Пружинна шайба | Q40308 | 4 | 4 | 18 | |||
| 19 | гвинт | Q150B0816 | 4 | 4 | 19 | |||
| 20 | Нижня головка зчеплення | D32-1600017 | 1 | 1 | 20 | |||
| 21 | Болт | Q150B14120TF2 | 2 | 2 | 21 | |||
| 22 | Пружинна шайба | Q40314 | 2 | 2 | 22 | |||
| 23 | Плоский палець | 6105Q-1600011 | 1 | 1 | 23 | |||
| 24 | Циліндричний палець х | YC24-B1224 | 1 | 1 | 24 | |||
| 25 | Болт | Q1841245TF2 | 6 | 6 | 25 | |||
| 26 | Шплінт | Q5004020 | 1 | 1 | 26 |
