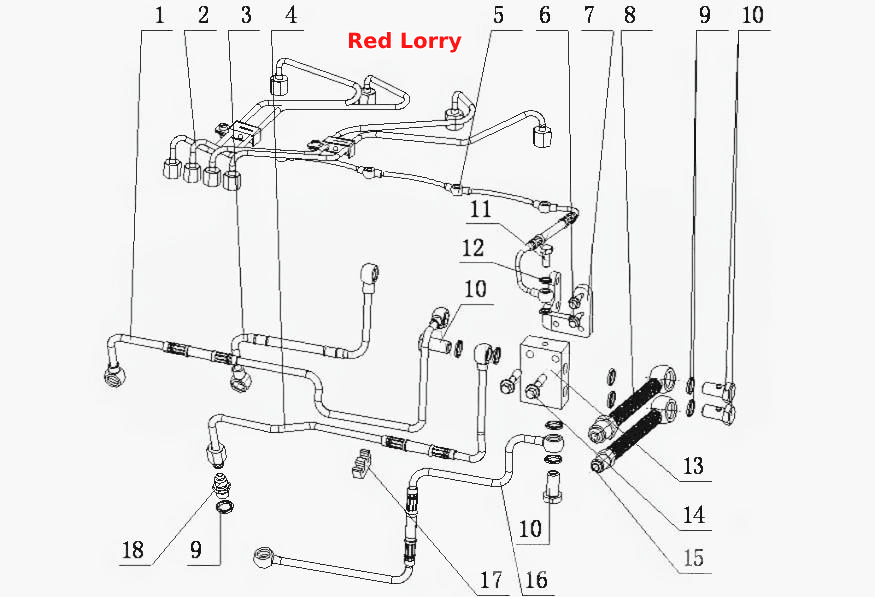

F31D1- Трубопровід системи постачання в зборі
100%
Назва деталі
Частини труб від ПНВТ до паливного розподільника
Заводський номер
F3100-1104700
Кількість на модель
1
№
1
Назва деталі
Частини трубки високого тиску
Заводський номер
F3100-1104100
Кількість на модель
1
№
2
Назва деталі
Частини труб від паливного фільтра до паливного насоса
Заводський номер
F3100-1104400
Кількість на модель
1
№
3
Назва деталі
Частини труб від паливного насоса до паливного фільтра
Заводський номер
F3100-1104300
Кількість на модель
1
№
4
Назва деталі
Складальний вузол трубки повернення палива
Заводський номер
F3100-1104240D
Кількість на модель
1
№
5
Назва деталі
Болт із шестигранною головкою М6х15
Заводський номер
Q1840615
Кількість на модель
2
№
6
Назва деталі
Трансмісійна пластина розподільника
Заводський номер
F3100-1104542
Кількість на модель
1
№
7
Назва деталі
Паливний впускний шланг
Заводський номер
F31D1-1104E50
Кількість на модель
1
№
8
Назва деталі
Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба
Заводський номер
Q/YC149-14
Кількість на модель
9
№
9
Назва деталі
гвинт
Заводський номер
Q/YC901-1C1415
Кількість на модель
4
№
10
Назва деталі
гвинт
Заводський номер
Q/YC901-1C0810
Кількість на модель
1
№
11
Назва деталі
Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба
Заводський номер
Q/YC149-8
Кількість на модель
2
№
12
Назва деталі
Паливний розподільник
Заводський номер
F3100-1104541
Кількість на модель
1
№
13
Назва деталі
Болт
Заводський номер
Q1840835
Кількість на модель
2
№
14
Назва деталі
Паливний випускний шланг
Заводський номер
F31D1-1104E60
Кількість на модель
1
№
15
Назва деталі
Частини труб від розподільника до паливного насоса
Заводський номер
F3100-1104600
Кількість на модель
1
№
16
Назва деталі
Затискач
Заводський номер
F3000-1104037
Кількість на модель
1
№
17
Назва деталі
З'єднання
Заводський номер
B3000-1104308C
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Частини труб від ПНВТ до паливного розподільника | F3100-1104700 | 1 | 1 | 1 | |||
| 2 | Частини трубки високого тиску | F3100-1104100 | 1 | 1 | 2 | |||
| 3 | Частини труб від паливного фільтра до паливного насоса | F3100-1104400 | 1 | 1 | 3 | |||
| 4 | Частини труб від паливного насоса до паливного фільтра | F3100-1104300 | 1 | 1 | 4 | |||
| 5 | Складальний вузол трубки повернення палива | F3100-1104240D | 1 | 1 | 5 | |||
| 6 | Болт із шестигранною головкою М6х15 | Q1840615 | 2 | 2 | 6 | |||
| 7 | Трансмісійна пластина розподільника | F3100-1104542 | 1 | 1 | 7 | |||
| 8 | Паливний впускний шланг | F31D1-1104E50 | 1 | 1 | 8 | |||
| 9 | Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба | Q/YC149-14 | 9 | 9 | 9 | |||
| 10 | гвинт | Q/YC901-1C1415 | 4 | 4 | 10 | |||
| 11 | гвинт | Q/YC901-1C0810 | 1 | 1 | 11 | |||
| 12 | Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба | Q/YC149-8 | 2 | 2 | 12 | |||
| 13 | Паливний розподільник | F3100-1104541 | 1 | 1 | 13 | |||
| 14 | Болт | Q1840835 | 2 | 2 | 14 | |||
| 15 | Паливний випускний шланг | F31D1-1104E60 | 1 | 1 | 15 | |||
| 16 | Частини труб від розподільника до паливного насоса | F3100-1104600 | 1 | 1 | 16 | |||
| 17 | Затискач | F3000-1104037 | 1 | 1 | 17 | |||
| 18 | З'єднання | B3000-1104308C | 1 | 1 | 18 |
