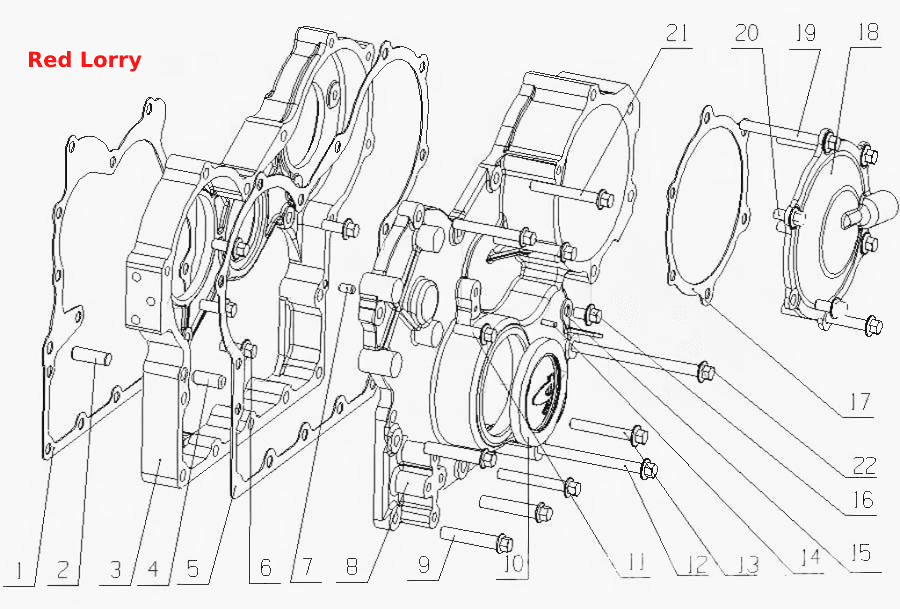

F3402- Корпус шестерень у зборі
100%
Назва деталі
Пластина кришки кожуха передач
Заводський номер
F3100-1002202
Кількість на модель
1
№
1
Назва деталі
Контакти
Заводський номер
YC24-103002
Кількість на модель
1
№
2
Назва деталі
Кришка кожуха передач
Заводський номер
F3400-1002203A
Кількість на модель
1
№
3
Назва деталі
Контакт 10x26
Заводський номер
YC24-1026
Кількість на модель
1
№
4
Назва деталі
Прокладка кришки корпусу шестерень
Заводський номер
F32LA-1002204
Кількість на модель
1
№
5
Назва деталі
гвинт
Заводський номер
Q1840820
Кількість на модель
4
№
6
Назва деталі
Контакти
Заводський номер
YC24-0616
Кількість на модель
1
№
7
Назва деталі
Корпуси передач
Заводський номер
F3400-1002201C
Кількість на модель
1
№
8
Назва деталі
Болт
Заводський номер
Q1840855TF2
Кількість на модель
3
№
9
Назва деталі
Сальник
Заводський номер
YC209-055080FR
Кількість на модель
1
№
10
Назва деталі
Сальник
Заводський номер
YC209-C055080PR
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
Q1840825TF2PR
Кількість на модель
1
№
11
Назва деталі
Шестигранний болт з фланцем
Заводський номер
Q1840895
Кількість на модель
1
№
12
Назва деталі
Шестигранний фланцевий болт
Заводський номер
Q1840855
Кількість на модель
1
№
13
Назва деталі
Контакти
Заводський номер
YC24-0410
Кількість на модель
1
№
14
Назва деталі
Датчик верхньої мертвої точки
Заводський номер
F32LA-1002039
Кількість на модель
1
№
15
Назва деталі
Болт
Заводський номер
Q1840812
Кількість на модель
1
№
16
Назва деталі
Прокладка кришки механізму механізму паливного насоса
Заводський номер
F3000-1002206A
Кількість на модель
1
№
17
Назва деталі
Кришка механізму паливного насоса
Заводський номер
F3400-1002205A
Кількість на модель
1
№
18
Назва деталі
гвинт
Заводський номер
Q1840875TF2
Кількість на модель
4
№
19
Назва деталі
гвинт
Заводський номер
Q1840816TF2
Кількість на модель
2
№
20
Назва деталі
Шестигранна фланцева гайка
Заводський номер
Q1840860
Кількість на модель
4
№
21
Назва деталі
Магазин
Заводський номер
Q18408115
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пластина кришки кожуха передач | F3100-1002202 | 1 | 1 | 1 | |||
| 2 | Контакти | YC24-103002 | 1 | 1 | 2 | |||
| 3 | Кришка кожуха передач | F3400-1002203A | 1 | 1 | 3 | |||
| 4 | Контакт 10x26 | YC24-1026 | 1 | 1 | 4 | |||
| 5 | Прокладка кришки корпусу шестерень | F32LA-1002204 | 1 | 1 | 5 | |||
| 6 | гвинт | Q1840820 | 4 | 4 | 6 | |||
| 7 | Контакти | YC24-0616 | 1 | 1 | 7 | |||
| 8 | Корпуси передач | F3400-1002201C | 1 | 1 | 8 | |||
| 9 | Болт | Q1840855TF2 | 3 | 3 | 9 | |||
| 10 | Сальник | YC209-055080FR | 1 | 1 | 10 | |||
| 10 | Сальник | YC209-C055080PR | 1 | 1 | 10 | |||
| 11 | гвинт | Q1840825TF2PR | 1 | 1 | 11 | |||
| 12 | Шестигранний болт з фланцем | Q1840895 | 1 | 1 | 12 | |||
| 13 | Шестигранний фланцевий болт | Q1840855 | 1 | 1 | 13 | |||
| 14 | Контакти | YC24-0410 | 1 | 1 | 14 | |||
| 15 | Датчик верхньої мертвої точки | F32LA-1002039 | 1 | 1 | 15 | |||
| 16 | Болт | Q1840812 | 1 | 1 | 16 | |||
| 17 | Прокладка кришки механізму механізму паливного насоса | F3000-1002206A | 1 | 1 | 17 | |||
| 18 | Кришка механізму паливного насоса | F3400-1002205A | 1 | 1 | 18 | |||
| 19 | гвинт | Q1840875TF2 | 4 | 4 | 19 | |||
| 20 | гвинт | Q1840816TF2 | 2 | 2 | 20 | |||
| 21 | Шестигранна фланцева гайка | Q1840860 | 4 | 4 | 21 | |||
| 22 | Магазин | Q18408115 | 1 | 1 | 22 |
