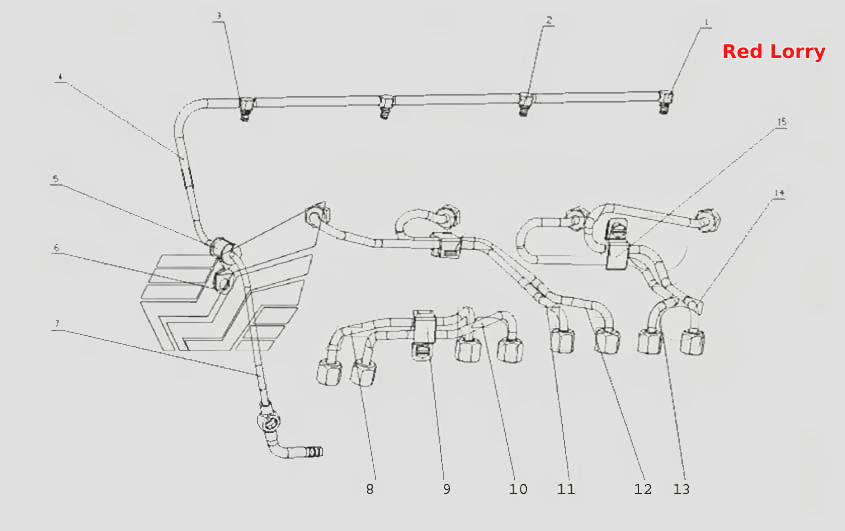

FC7LA - Паливопровід у зборі
100%
Назва деталі
Блок з'єднання одноколійний
Заводський номер
Y0100-1104201
Кількість на модель
1
№
1
Назва деталі
З'єднувальний блок двоколійний
Заводський номер
Y0100-1104202
Кількість на модель
3
№
2
Назва деталі
Кільцевий ущільнювач
Заводський номер
FC700-1104206
Кількість на модель
4
№
3
Назва деталі
Паливна трубка I
Заводський номер
FC700-1104207A
Кількість на модель
4
№
4
Назва деталі
Гумовий шланг паливної трубки
Заводський номер
FA200-1104302
Кількість на модель
1
№
5
Назва деталі
Кронштеїн затиску трубки
Заводський номер
J47G1-1104261
Кількість на модель
2
№
6
Назва деталі
Складальний вузол з'єднувальної трубки повернення
Заводський номер
FC600-1104250
Кількість на модель
1
№
7
Назва деталі
Частини трубки від паливного насоса до паливної магістралі
Заводський номер
FC700-1104L50
Кількість на модель
1
№
8
Назва деталі
Зміцнення двох трубних хомутів у зборі
Заводський номер
330-1104080
Кількість на модель
1
№
9
Назва деталі
Частини трубки від паливного насоса до паливної магістралі
Заводський номер
FC700-1104L40
Кількість на модель
1
№
10
Назва деталі
Складальний вузол паливної трубки високого тиску першого циліндра
Заводський номер
FC700-11041A0
Кількість на модель
1
№
11
Назва деталі
Складальний вузол паливної трубки високого тиску другого циліндра
Заводський номер
FC700-11041B0
Кількість на модель
1
№
12
Назва деталі
Складальний вузол паливної трубки високого тиску третього циліндра
Заводський номер
FC700-11041C0
Кількість на модель
1
№
13
Назва деталі
Складальний вузол паливної трубки високого тиску четвертого циліндра
Заводський номер
FC700-11041D0
Кількість на модель
1
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок з'єднання одноколійний | Y0100-1104201 | 1 | 1 | 1 | |||
| 2 | З'єднувальний блок двоколійний | Y0100-1104202 | 3 | 3 | 2 | |||
| 3 | Кільцевий ущільнювач | FC700-1104206 | 4 | 4 | 3 | |||
| 4 | Паливна трубка I | FC700-1104207A | 4 | 4 | 4 | |||
| 5 | Гумовий шланг паливної трубки | FA200-1104302 | 1 | 1 | 5 | |||
| 6 | Кронштеїн затиску трубки | J47G1-1104261 | 2 | 2 | 6 | |||
| 7 | Складальний вузол з'єднувальної трубки повернення | FC600-1104250 | 1 | 1 | 7 | |||
| 8 | Частини трубки від паливного насоса до паливної магістралі | FC700-1104L50 | 1 | 1 | 8 | |||
| 9 | Зміцнення двох трубних хомутів у зборі | 330-1104080 | 1 | 1 | 9 | |||
| 10 | Частини трубки від паливного насоса до паливної магістралі | FC700-1104L40 | 1 | 1 | 10 | |||
| 11 | Складальний вузол паливної трубки високого тиску першого циліндра | FC700-11041A0 | 1 | 1 | 11 | |||
| 12 | Складальний вузол паливної трубки високого тиску другого циліндра | FC700-11041B0 | 1 | 1 | 12 | |||
| 13 | Складальний вузол паливної трубки високого тиску третього циліндра | FC700-11041C0 | 1 | 1 | 13 | |||
| 14 | Складальний вузол паливної трубки високого тиску четвертого циліндра | FC700-11041D0 | 1 | 1 | 14 |
