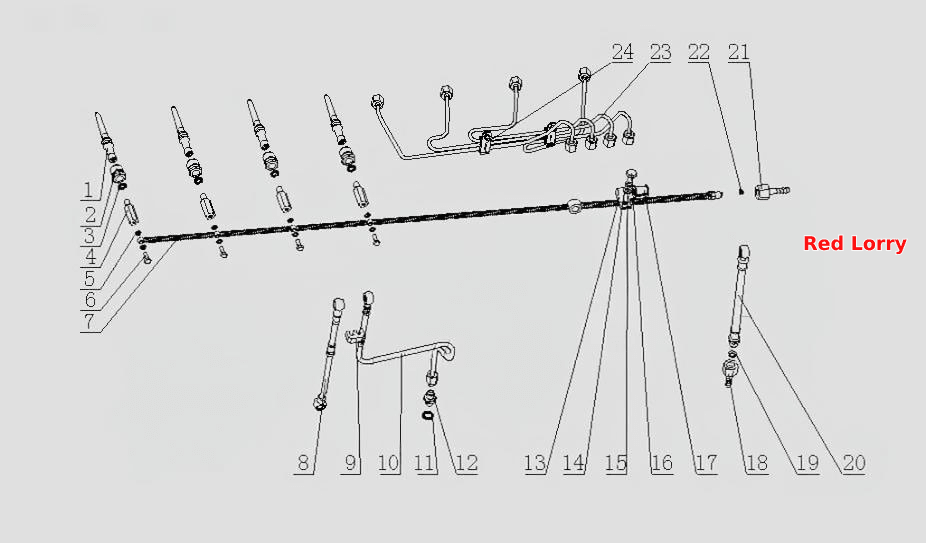

G20LA- Трубопровід системи постачання в зборі
100%
Назва деталі
З'єднувальний патрубок високого тиску
Заводський номер
L3000-1104120A
Кількість на модель
4
№
1
Назва деталі
Болт для з'єднання труб
Заводський номер
L3000-1104131
Кількість на модель
4
№
2
Назва деталі
Ущільнювальна шайба d10
Заводський номер
Q/YC149-10
Кількість на модель
4
№
3
Назва деталі
З'єднувач повернення палива
Заводський номер
L3000-1104041B
Кількість на модель
4
№
4
Назва деталі
З'єднувальна ізоляційна прокладка
Заводський номер
Q/YC149-6
Кількість на модель
8
№
5
Назва деталі
Болт
Заводський номер
150-1112012A
Кількість на модель
4
№
6
Назва деталі
Складальний вузол трубки повернення палива
Заводський номер
532-1104040
Кількість на модель
1
№
7
Назва деталі
Паливна трубка між паливним фільтром і паливним насосом
Заводський номер
G0100-1104400
Кількість на модель
1
№
8
Назва деталі
Хомут гальмівного рукава
Заводський номер
150-1104037
Кількість на модель
1
№
9
Назва деталі
Паливна трубка між передачею палива і насосом
Заводський номер
G0100-1104300
Кількість на модель
1
№
10
Назва деталі
Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба
Заводський номер
Q/YC149-14
Кількість на модель
1
№
11
Назва деталі
З'єднання
Заводський номер
B3000-1104308B
Кількість на модель
1
№
12
Назва деталі
Затискач трубки масляного щупа
Заводський номер
151-1002082
Кількість на модель
1
№
13
Назва деталі
Пральна машина
Заводський номер
Q40108
Кількість на модель
1
№
14
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
1
№
15
Назва деталі
гвинт
Заводський номер
Q150B0816
Кількість на модель
1
№
16
Назва деталі
Обкладинка
Заводський номер
A3000-1111048
Кількість на модель
1
№
17
Назва деталі
З'єднання маслопровідної всмоктувальної трубки
Заводський номер
362-1104051
Кількість на модель
1
№
18
Назва деталі
Кільцевий ущільнювач
Заводський номер
G0228-1104206
Кількість на модель
1
№
19
Назва деталі
Паливна вхідна труба
Заводський номер
6105QJ-1104050
Кількість на модель
1
№
20
Назва деталі
З'єднувач трубки повернення палива
Заводський номер
362-1104041
Кількість на модель
1
№
21
Назва деталі
Кільцевий ущільнювач
Заводський номер
A99-1104206
Кількість на модель
1
№
22
Назва деталі
Компонент паливної труби високого тиску
Заводський номер
G2000-1104100A
Кількість на модель
1
№
23
Назва деталі
3 Кріпильний вузол для трубних хомутів
Заводський номер
330-1104090
Кількість на модель
2
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | З'єднувальний патрубок високого тиску | L3000-1104120A | 4 | 4 | 1 | |||
| 2 | Болт для з'єднання труб | L3000-1104131 | 4 | 4 | 2 | |||
| 3 | Ущільнювальна шайба d10 | Q/YC149-10 | 4 | 4 | 3 | |||
| 4 | З'єднувач повернення палива | L3000-1104041B | 4 | 4 | 4 | |||
| 5 | З'єднувальна ізоляційна прокладка | Q/YC149-6 | 8 | 8 | 5 | |||
| 6 | Болт | 150-1112012A | 4 | 4 | 6 | |||
| 7 | Складальний вузол трубки повернення палива | 532-1104040 | 1 | 1 | 7 | |||
| 8 | Паливна трубка між паливним фільтром і паливним насосом | G0100-1104400 | 1 | 1 | 8 | |||
| 9 | Хомут гальмівного рукава | 150-1104037 | 1 | 1 | 9 | |||
| 10 | Паливна трубка між передачею палива і насосом | G0100-1104300 | 1 | 1 | 10 | |||
| 11 | Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба | Q/YC149-14 | 1 | 1 | 11 | |||
| 12 | З'єднання | B3000-1104308B | 1 | 1 | 12 | |||
| 13 | Затискач трубки масляного щупа | 151-1002082 | 1 | 1 | 13 | |||
| 14 | Пральна машина | Q40108 | 1 | 1 | 14 | |||
| 15 | Пружинна шайба | Q40308 | 1 | 1 | 15 | |||
| 16 | гвинт | Q150B0816 | 1 | 1 | 16 | |||
| 17 | Обкладинка | A3000-1111048 | 1 | 1 | 17 | |||
| 18 | З'єднання маслопровідної всмоктувальної трубки | 362-1104051 | 1 | 1 | 18 | |||
| 19 | Кільцевий ущільнювач | G0228-1104206 | 1 | 1 | 19 | |||
| 20 | Паливна вхідна труба | 6105QJ-1104050 | 1 | 1 | 20 | |||
| 21 | З'єднувач трубки повернення палива | 362-1104041 | 1 | 1 | 21 | |||
| 22 | Кільцевий ущільнювач | A99-1104206 | 1 | 1 | 22 | |||
| 23 | Компонент паливної труби високого тиску | G2000-1104100A | 1 | 1 | 23 | |||
| 24 | 3 Кріпильний вузол для трубних хомутів | 330-1104090 | 2 | 2 | 24 |
