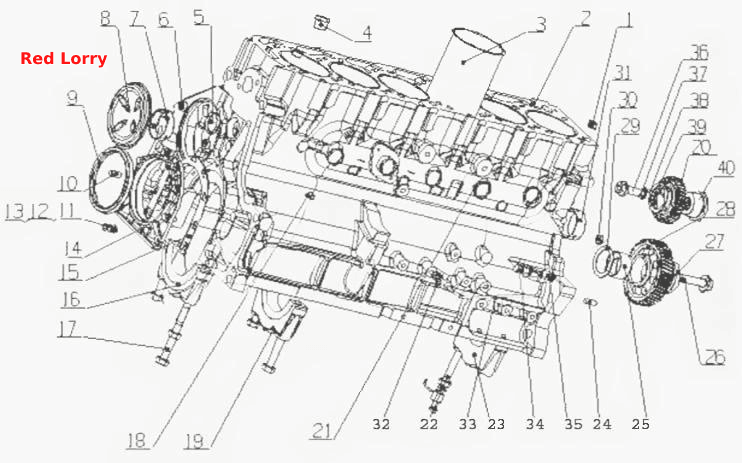

G5800 - Деталі блоку циліндрів
100%
Назва деталі
Розташування підшипника
Заводський номер
150-1002011
Кількість на модель
2
№
1
Назва деталі
Блок циліндрів
Заводський номер
G5800-1002114A
Кількість на модель
1
№
2
Назва деталі
Гільза циліндра
Заводський номер
G0100-1002026B
Кількість на модель
6
№
3
Назва деталі
Гвинтовий корок
Заводський номер
Q618B062026B
Кількість на модель
1
№
4
Назва деталі
Пробка кульового типу
Заводський номер
150-1002021
Кількість на модель
1
№
5
Назва деталі
Різьбова пробка головної масляної магістралі
Заводський номер
150-1002022A
Кількість на модель
2
№
6
Назва деталі
Втулка розподільного вала I
Заводський номер
150-1002012A
Кількість на модель
№
7
Назва деталі
Кришка осьового люфту розподільного вала
Заводський номер
150-1002073
Кількість на модель
1
№
8
Назва деталі
Сальник коленвала задній
Заводський номер
150-1002062
Кількість на модель
№
9
Назва деталі
Установчий штифт
Заводський номер
150-1002016
Кількість на модель
2
№
10
Назва деталі
Пральна машина
Заводський номер
Q40108
Кількість на модель
8
№
11
Назва деталі
Шайба
Заводський номер
150-1002064
Кількість на модель
8
№
12
Назва деталі
Болт-
Заводський номер
304682-S36
Кількість на модель
8
№
13
Назва деталі
Сидіння заднього сальника розподільчого вала
Заводський номер
150-1002061A
Кількість на модель
1
№
14
Назва деталі
Прокладка заднього сидіння сальника
Заводський номер
150-1002063B
Кількість на модель
№
15
Назва деталі
Основна кришка підшипника (Задня)
Заводський номер
150-1002014
Кількість на модель
1
№
16
Назва деталі
Болт основної кришки підшипника
Заводський номер
150-1002017B
Кількість на модель
14
№
17
Назва деталі
Внутрішня шестигранна конусна пробка
Заводський номер
Q61902
Кількість на модель
2
№
18
Назва деталі
Головна кришка підшипника осьового тиску
Заводський номер
150-1002023
Кількість на модель
1
№
19
Назва деталі
Частини проміжної шестерні насоса впорскування
Заводський номер
G2100-1002G10
Кількість на модель
1
№
20
Назва деталі
Пробка кульового типу
Заводський номер
150-1002019
Кількість на модель
5
№
21
Назва деталі
Деталь наконечника
Заводський номер
G0100-1002160
Кількість на модель
6
№
22
Назва деталі
Основна кришка підшипника
Заводський номер
150-1002024
Кількість на модель
5
№
23
Назва деталі
Установчий штифт
Заводський номер
150-1002025
Кількість на модель
2
№
24
Назва деталі
Втулка проміжної шестерні
Заводський номер
150-1002043
Кількість на модель
№
25
Назва деталі
Болт вала проміжної шестерні
Заводський номер
G6000-1002304
Кількість на модель
1
№
26
Назва деталі
Вал проміжної шестерні
Заводський номер
G6000-1002306
Кількість на модель
1
№
27
Назва деталі
Проміжна шестерня
Заводський номер
G2100-1002041
Кількість на модель
1
№
28
Назва деталі
Фрикційна пластина проміжної шестерні
Заводський номер
150-1002045
Кількість на модель
1
№
29
Назва деталі
Пробка кульового типу
Заводський номер
150-1002013A
Кількість на модель
2
№
30
Назва деталі
Втулка розподільного вала II
Заводський номер
150-1002028
Кількість на модель
№
31
Назва деталі
Суглоб з'єднання
Заводський номер
M3400-1111305
Кількість на модель
1
№
32
Назва деталі
Масловпускна трубка в зборі
Заводський номер
G5A00-1111350
Кількість на модель
1
№
33
Назва деталі
Масляний порожнистий болт
Заводський номер
M3000-1002701A
Кількість на модель
1
№
34
Назва деталі
Ущільнювальна шайба d10
Заводський номер
Q/YC149-10
Кількість на модель
№
35
Назва деталі
Болт сидіння проміжної шестерні
Заводський номер
231-1002085A
Кількість на модель
1
№
36
Назва деталі
Ущільнювальне кільце d16
Заводський номер
Q/YC149-16
Кількість на модель
1
№
37
Назва деталі
Замкова пластина-обмежувач
Заводський номер
Q2540612
Кількість на модель
2
№
38
Назва деталі
Пластина проміжної шестерні
Заводський номер
231-1002087
Кількість на модель
1
№
39
Назва деталі
Сидіння проміжної шестерні компресійного насоса
Заводський номер
231-1002084A
Кількість на модель
1
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Розташування підшипника | 150-1002011 | 2 | 2 | 1 | |||
| 2 | Блок циліндрів | G5800-1002114A | 1 | 1 | 2 | |||
| 3 | Гільза циліндра | G0100-1002026B | 6 | 6 | 3 | |||
| 4 | Гвинтовий корок | Q618B062026B | 1 | 1 | 4 | |||
| 5 | Пробка кульового типу | 150-1002021 | 1 | 1 | 5 | |||
| 6 | Різьбова пробка головної масляної магістралі | 150-1002022A | 2 | 2 | 6 | |||
| 7 | Втулка розподільного вала I | 150-1002012A | 7 | |||||
| 8 | Кришка осьового люфту розподільного вала | 150-1002073 | 1 | 1 | 8 | |||
| 9 | Сальник коленвала задній | 150-1002062 | 9 | |||||
| 10 | Установчий штифт | 150-1002016 | 2 | 2 | 10 | |||
| 11 | Пральна машина | Q40108 | 8 | 8 | 11 | |||
| 12 | Шайба | 150-1002064 | 8 | 8 | 12 | |||
| 13 | Болт- | 304682-S36 | 8 | 8 | 13 | |||
| 14 | Сидіння заднього сальника розподільчого вала | 150-1002061A | 1 | 1 | 14 | |||
| 15 | Прокладка заднього сидіння сальника | 150-1002063B | 15 | |||||
| 16 | Основна кришка підшипника (Задня) | 150-1002014 | 1 | 1 | 16 | |||
| 17 | Болт основної кришки підшипника | 150-1002017B | 14 | 14 | 17 | |||
| 18 | Внутрішня шестигранна конусна пробка | Q61902 | 2 | 2 | 18 | |||
| 19 | Головна кришка підшипника осьового тиску | 150-1002023 | 1 | 1 | 19 | |||
| 20 | Частини проміжної шестерні насоса впорскування | G2100-1002G10 | 1 | 1 | 20 | |||
| 21 | Пробка кульового типу | 150-1002019 | 5 | 5 | 21 | |||
| 22 | Деталь наконечника | G0100-1002160 | 6 | 6 | 22 | |||
| 23 | Основна кришка підшипника | 150-1002024 | 5 | 5 | 23 | |||
| 24 | Установчий штифт | 150-1002025 | 2 | 2 | 24 | |||
| 25 | Втулка проміжної шестерні | 150-1002043 | 25 | |||||
| 26 | Болт вала проміжної шестерні | G6000-1002304 | 1 | 1 | 26 | |||
| 27 | Вал проміжної шестерні | G6000-1002306 | 1 | 1 | 27 | |||
| 28 | Проміжна шестерня | G2100-1002041 | 1 | 1 | 28 | |||
| 29 | Фрикційна пластина проміжної шестерні | 150-1002045 | 1 | 1 | 29 | |||
| 30 | Пробка кульового типу | 150-1002013A | 2 | 2 | 30 | |||
| 31 | Втулка розподільного вала II | 150-1002028 | 31 | |||||
| 32 | Суглоб з'єднання | M3400-1111305 | 1 | 1 | 32 | |||
| 33 | Масловпускна трубка в зборі | G5A00-1111350 | 1 | 1 | 33 | |||
| 34 | Масляний порожнистий болт | M3000-1002701A | 1 | 1 | 34 | |||
| 35 | Ущільнювальна шайба d10 | Q/YC149-10 | 35 | |||||
| 36 | Болт сидіння проміжної шестерні | 231-1002085A | 1 | 1 | 36 | |||
| 37 | Ущільнювальне кільце d16 | Q/YC149-16 | 1 | 1 | 37 | |||
| 38 | Замкова пластина-обмежувач | Q2540612 | 2 | 2 | 38 | |||
| 39 | Пластина проміжної шестерні | 231-1002087 | 1 | 1 | 39 | |||
| 40 | Сидіння проміжної шестерні компресійного насоса | 231-1002084A | 1 | 1 | 40 |
