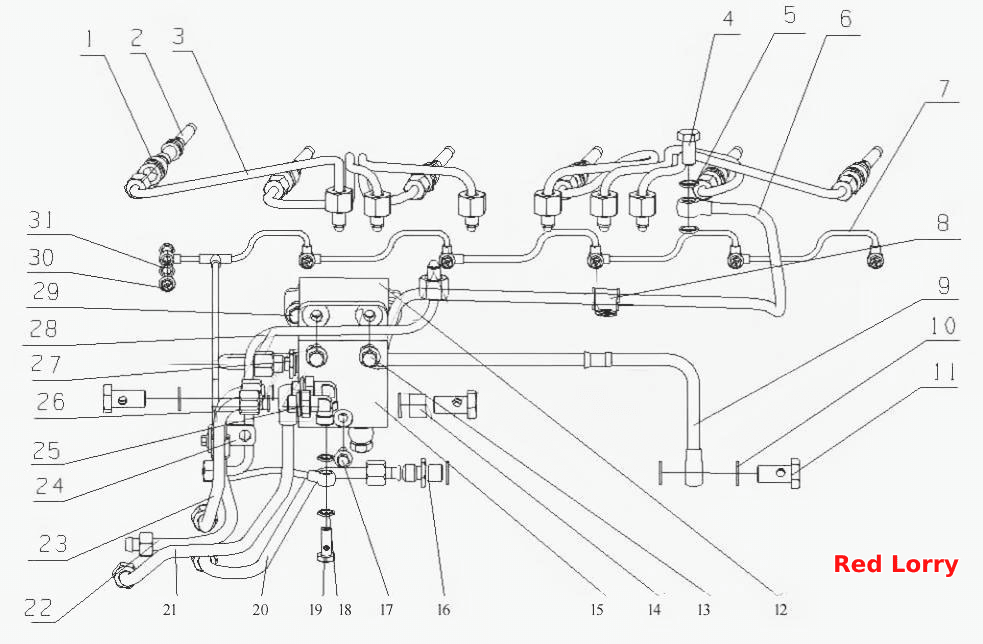

J5600 - Паливопровід у зборі
100%
Назва деталі
Болт для з'єднання труб
Заводський номер
L3000-1104131
Кількість на модель
6
№
1
Назва деталі
З'єднувальний шланг високого тиску в зборі
Заводський номер
G2100-1104050A
Кількість на модель
6
№
2
Назва деталі
Труба високого тиску
Заводський номер
J5600-1104100A
Кількість на модель
№
3
Назва деталі
Болт патрубка
Заводський номер
430-1111034
Кількість на модель
2
№
4
Назва деталі
Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба
Заводський номер
Q/YC149-12
Кількість на модель
№
5
Назва деталі
Загальна паливна магістраль
Заводський номер
J5600-1104C00C
Кількість на модель
№
6
Назва деталі
Зворотний паливний трубопровід
Заводський номер
J5600-1104200E
Кількість на модель
№
7
Назва деталі
Складальний вузол затискача трубки повернення масла
Заводський номер
J5600-1104260
Кількість на модель
1
№
8
Назва деталі
Підвідна паливна труба
Заводський номер
J5600-1104900B
Кількість на модель
№
9
Назва деталі
Ущільнювальне кільце d16
Заводський номер
Q/YC149-16
Кількість на модель
№
10
Назва деталі
Болт M16x1,
Заводський номер
Q/YC901-1C1615
Кількість на модель
4
№
11
Назва деталі
Кронштеїн паливного розподільника
Заводський номер
J5600-1104504B
Кількість на модель
1
№
12
Назва деталі
Болт
Заводський номер
Q1841025TF2
Кількість на модель
2
№
13
Назва деталі
Пиловідштовхувальна втулка, що відштовхує пил
Заводський номер
M1000-1104006
Кількість на модель
2
№
14
Назва деталі
Паливний розподільник
Заводський номер
J5600-1104541C
Кількість на модель
1
№
15
Назва деталі
Адаптувальний з'єднувач
Заводський номер
J5600-1104404
Кількість на модель
1
№
16
Назва деталі
Болт M8x40
Заводський номер
Q/YC1820840
Кількість на модель
1
№
17
Назва деталі
Ущільнювальна шайба d10
Заводський номер
Q/YC149-10
Кількість на модель
№
18
Назва деталі
Масляний порожнистий болт
Заводський номер
M3000-1002701A
Кількість на модель
1
№
19
Назва деталі
Частини трубки від масляної передачі насоса до паливної трубки блока керування
Заводський номер
J5600-1104F00D
Кількість на модель
1
№
20
Назва деталі
Водозливна труба
Заводський номер
J5600-1104A00B
Кількість на модель
№
21
Назва деталі
Труба к ТНВД
Заводський номер
J5600-1104400D
Кількість на модель
№
22
Назва деталі
Трубка паливна
Заводський номер
J5600-1104300D
Кількість на модель
№
23
Назва деталі
Частини затиску кронштейна
Заводський номер
J5600-1104C10
Кількість на модель
1
№
24
Назва деталі
З'єднання
Заводський номер
J5600-1104304C
Кількість на модель
2
№
25
Назва деталі
Кругле кільце
Заводський номер
YC208-B01400F
Кількість на модель
№
26
Назва деталі
Штуцер
Заводський номер
G5800-1104001B
Кількість на модель
1
№
27
Назва деталі
Трубка паливна
Заводський номер
J5600-1104080C
Кількість на модель
№
28
Назва деталі
Болт M10x20
Заводський номер
Q1841020TF2
Кількість на модель
2
№
29
Назва деталі
З'єднувач
Заводський номер
J5600-1104205
Кількість на модель
6
№
30
Назва деталі
Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба
Заводський номер
Q/YC149-8
Кількість на модель
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт для з'єднання труб | L3000-1104131 | 6 | 6 | 1 | |||
| 2 | З'єднувальний шланг високого тиску в зборі | G2100-1104050A | 6 | 6 | 2 | |||
| 3 | Труба високого тиску | J5600-1104100A | 3 | |||||
| 4 | Болт патрубка | 430-1111034 | 2 | 2 | 4 | |||
| 5 | Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба | Q/YC149-12 | 5 | |||||
| 6 | Загальна паливна магістраль | J5600-1104C00C | 6 | |||||
| 7 | Зворотний паливний трубопровід | J5600-1104200E | 7 | |||||
| 8 | Складальний вузол затискача трубки повернення масла | J5600-1104260 | 1 | 1 | 8 | |||
| 9 | Підвідна паливна труба | J5600-1104900B | 9 | |||||
| 10 | Ущільнювальне кільце d16 | Q/YC149-16 | 10 | |||||
| 11 | Болт M16x1, | Q/YC901-1C1615 | 4 | 4 | 11 | |||
| 12 | Кронштеїн паливного розподільника | J5600-1104504B | 1 | 1 | 12 | |||
| 13 | Болт | Q1841025TF2 | 2 | 2 | 13 | |||
| 14 | Пиловідштовхувальна втулка, що відштовхує пил | M1000-1104006 | 2 | 2 | 14 | |||
| 15 | Паливний розподільник | J5600-1104541C | 1 | 1 | 15 | |||
| 16 | Адаптувальний з'єднувач | J5600-1104404 | 1 | 1 | 16 | |||
| 17 | Болт M8x40 | Q/YC1820840 | 1 | 1 | 17 | |||
| 18 | Ущільнювальна шайба d10 | Q/YC149-10 | 18 | |||||
| 19 | Масляний порожнистий болт | M3000-1002701A | 1 | 1 | 19 | |||
| 20 | Частини трубки від масляної передачі насоса до паливної трубки блока керування | J5600-1104F00D | 1 | 1 | 20 | |||
| 21 | Водозливна труба | J5600-1104A00B | 21 | |||||
| 22 | Труба к ТНВД | J5600-1104400D | 22 | |||||
| 23 | Трубка паливна | J5600-1104300D | 23 | |||||
| 24 | Частини затиску кронштейна | J5600-1104C10 | 1 | 1 | 24 | |||
| 25 | З'єднання | J5600-1104304C | 2 | 2 | 25 | |||
| 26 | Кругле кільце | YC208-B01400F | 26 | |||||
| 27 | Штуцер | G5800-1104001B | 1 | 1 | 27 | |||
| 28 | Трубка паливна | J5600-1104080C | 28 | |||||
| 29 | Болт M10x20 | Q1841020TF2 | 2 | 2 | 29 | |||
| 30 | З'єднувач | J5600-1104205 | 6 | 6 | 30 | |||
| 31 | Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба | Q/YC149-8 | 31 |
