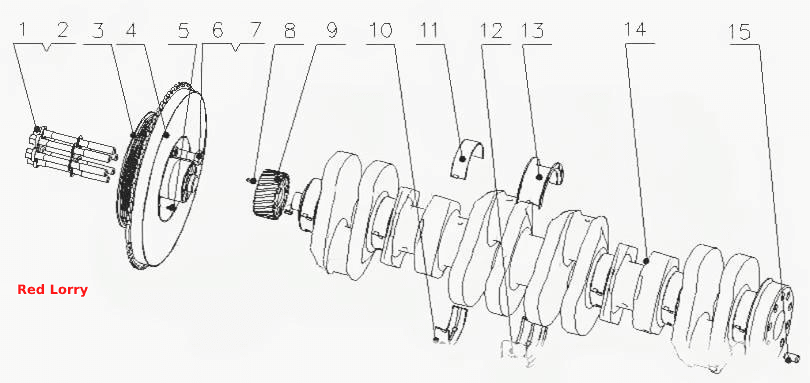

L7000- Амортизатор вібрації колінвала в зборі
100%
Назва деталі
Набори вкладишів вкладиш корінного підшипника (Червоний)
Заводський номер
L3000-1005014-H
Кількість на модель
1
№
Назва деталі
Набори корпусу штовхаючого колінчастого вала (Синій)
Заводський номер
L3000-1005012B-L
Кількість на модель
1
№
Назва деталі
Набори корпусу штовхаючого колінчастого вала (Червоний)
Заводський номер
L3000-1005012B-H
Кількість на модель
1
№
Назва деталі
Набори вкладишів вкладиш корінного підшипника (Синій)
Заводський номер
L3000-1005014-L
Кількість на модель
1
№
Назва деталі
Болт шківа
Заводський номер
A3100-1005034A
Кількість на модель
6
№
1
Назва деталі
Складова шайба
Заводський номер
L3000-1005017
Кількість на модель
6
№
2
Назва деталі
Ремінний шків колінчастого вала
Заводський номер
A8100-1005201
Кількість на модель
1
№
3
Назва деталі
Компонент силіконового масляного амортизатора
Заводський номер
L4700-1005240A
Кількість на модель
1
№
4
Назва деталі
Шпилька
Заводський номер
YC24-0814
Кількість на модель
1
№
5
Назва деталі
Болт
Заводський номер
GB/T16674-1025-12.9-Ph
Кількість на модель
6
№
6
Назва деталі
Шайба
Заводський номер
530-1009002
Кількість на модель
6
№
7
Назва деталі
Циліндричний штифт 12х26
Заводський номер
YC24-B1226
Кількість на модель
1
№
8
Назва деталі
Шестерня колінчастого вала
Заводський номер
A3100-1005021B
Кількість на модель
1
№
9
Назва деталі
Корінний підшипник (Нижній)
Заводський номер
L3000-1005016
Кількість на модель
№
10
Назва деталі
Корінний підшипник (Верхній)
Заводський номер
L3000-1005014
Кількість на модель
№
11
Назва деталі
Упорний підшипник колінчастого вала (Верхній)
Заводський номер
L3000-1005012D
Кількість на модель
№
12
Назва деталі
Упорний підшипник колінчастого вала (Нижній)
Заводський номер
L3000-1005013D
Кількість на модель
№
13
Назва деталі
Колінвал
Заводський номер
L3000-1005019B
Кількість на модель
1
№
14
Назва деталі
Закріпити
Заводський номер
A3100-1005018
Кількість на модель
2
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Набори вкладишів вкладиш корінного підшипника (Червоний) | L3000-1005014-H | 1 | 1 | |||||
| Набори корпусу штовхаючого колінчастого вала (Синій) | L3000-1005012B-L | 1 | 1 | |||||
| Набори корпусу штовхаючого колінчастого вала (Червоний) | L3000-1005012B-H | 1 | 1 | |||||
| Набори вкладишів вкладиш корінного підшипника (Синій) | L3000-1005014-L | 1 | 1 | |||||
| 1 | Болт шківа | A3100-1005034A | 6 | 6 | 1 | |||
| 2 | Складова шайба | L3000-1005017 | 6 | 6 | 2 | |||
| 3 | Ремінний шків колінчастого вала | A8100-1005201 | 1 | 1 | 3 | |||
| 4 | Компонент силіконового масляного амортизатора | L4700-1005240A | 1 | 1 | 4 | |||
| 5 | Шпилька | YC24-0814 | 1 | 1 | 5 | |||
| 6 | Болт | GB/T16674-1025-12.9-Ph | 6 | 6 | 6 | |||
| 7 | Шайба | 530-1009002 | 6 | 6 | 7 | |||
| 8 | Циліндричний штифт 12х26 | YC24-B1226 | 1 | 1 | 8 | |||
| 9 | Шестерня колінчастого вала | A3100-1005021B | 1 | 1 | 9 | |||
| 10 | Корінний підшипник (Нижній) | L3000-1005016 | 10 | |||||
| 11 | Корінний підшипник (Верхній) | L3000-1005014 | 11 | |||||
| 12 | Упорний підшипник колінчастого вала (Верхній) | L3000-1005012D | 12 | |||||
| 13 | Упорний підшипник колінчастого вала (Нижній) | L3000-1005013D | 13 | |||||
| 14 | Колінвал | L3000-1005019B | 1 | 1 | 14 | |||
| 15 | Закріпити | A3100-1005018 | 2 | 2 | 15 |
