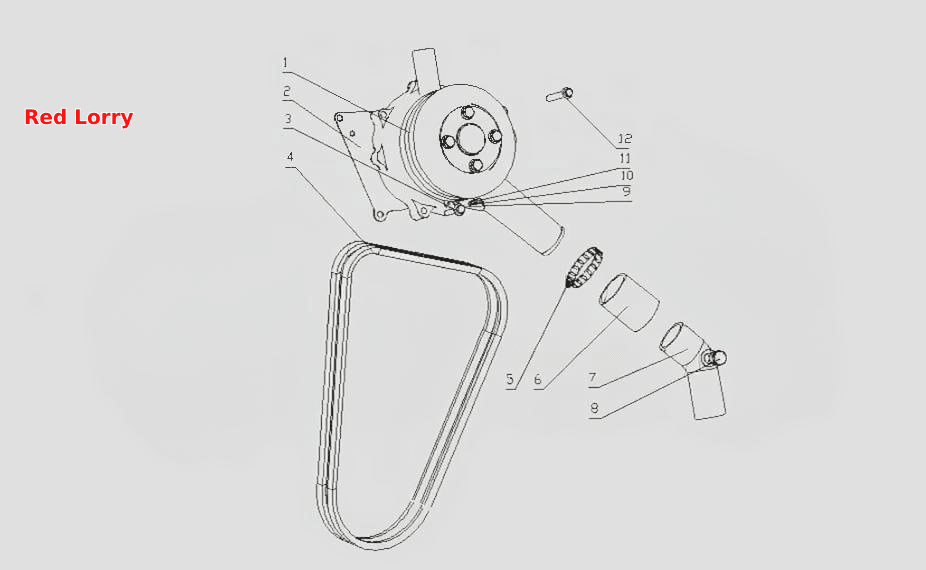

M3201- Водний насос у зборі
100%
Назва деталі
Частина водяного насоса
Заводський номер
M1100-1307100
Кількість на модель
1
№
1
Назва деталі
Прокладка водяного насоса
Заводський номер
M3400-1307001B
Кількість на модель
1
№
2
Назва деталі
гвинт
Заводський номер
Q1841045
Кількість на модель
2
№
3
Назва деталі
Ремінь водяного насоса
Заводський номер
M3201-1307002
Кількість на модель
2
№
4
Назва деталі
Обруч
Заводський номер
Q67676
Кількість на модель
2
№
5
Назва деталі
Шланг
Заводський номер
A3000-1307005
Кількість на модель
1
№
6
Назва деталі
З'єднувальна трубка впуску води
Заводський номер
M3201-1307004A
Кількість на модель
1
№
7
Назва деталі
Корок
Заводський номер
Q618B04
Кількість на модель
1
№
8
Назва деталі
Стрілка ВМТ
Заводський номер
6105Q-1002039
Кількість на модель
1
№
9
Назва деталі
Пружинна шайба
Заводський номер
Q40305
Кількість на модель
2
№
10
Назва деталі
Гвинт
Заводський номер
Q2140510
Кількість на модель
2
№
11
Назва деталі
Болт M10x70
Заводський номер
Q1841070
Кількість на модель
3
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Частина водяного насоса | M1100-1307100 | 1 | 1 | 1 | |||
| 2 | Прокладка водяного насоса | M3400-1307001B | 1 | 1 | 2 | |||
| 3 | гвинт | Q1841045 | 2 | 2 | 3 | |||
| 4 | Ремінь водяного насоса | M3201-1307002 | 2 | 2 | 4 | |||
| 5 | Обруч | Q67676 | 2 | 2 | 5 | |||
| 6 | Шланг | A3000-1307005 | 1 | 1 | 6 | |||
| 7 | З'єднувальна трубка впуску води | M3201-1307004A | 1 | 1 | 7 | |||
| 8 | Корок | Q618B04 | 1 | 1 | 8 | |||
| 9 | Стрілка ВМТ | 6105Q-1002039 | 1 | 1 | 9 | |||
| 10 | Пружинна шайба | Q40305 | 2 | 2 | 10 | |||
| 11 | Гвинт | Q2140510 | 2 | 2 | 11 | |||
| 12 | Болт M10x70 | Q1841070 | 3 | 3 | 12 |
