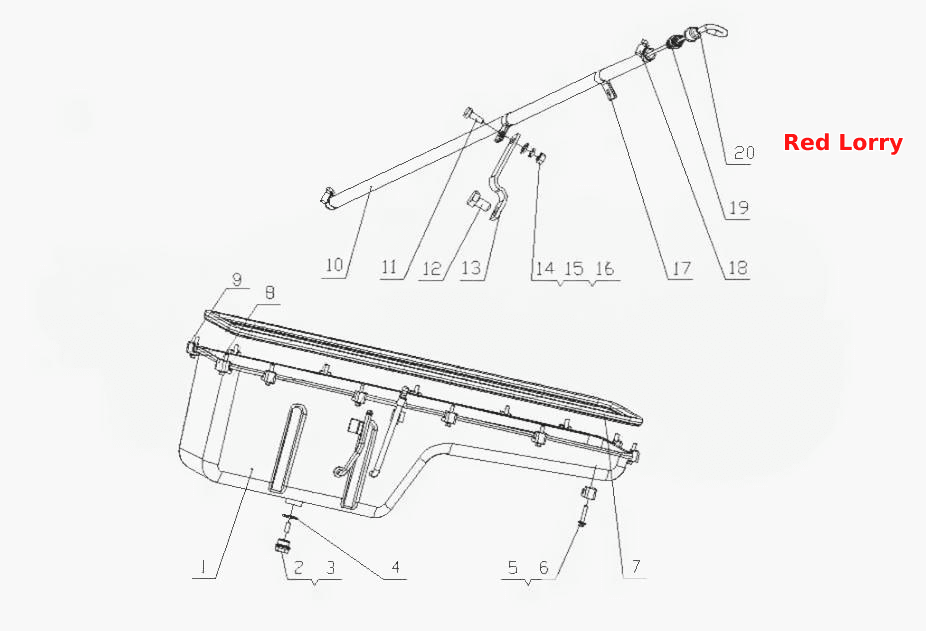

M3200- Масляний піддон у зборі
100%
Назва деталі
Компонент масляного піддону
Заводський номер
M3200-1009040S1
Кількість на модель
1
№
1
Назва деталі
Магніт
Заводський номер
6105Q-1009032A
Кількість на модель
1
№
2
Назва деталі
Зливна пробка
Заводський номер
6105Q-1009031C
Кількість на модель
1
№
3
Назва деталі
Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба
Заводський номер
Q/YC149-27
Кількість на модель
1
№
4
Назва деталі
Болт
Заводський номер
Q1840840
Кількість на модель
14
№
5
Назва деталі
Кріплення масляного піддона
Заводський номер
M3000-1009002
Кількість на модель
12
№
6
Назва деталі
Прокладка масляного піддону
Заводський номер
M3400-1009001B
Кількість на модель
1
№
7
Назва деталі
Кріплення масляного піддона
Заводський номер
L3000-1009002
Кількість на модель
1
№
8
Назва деталі
Рукав масляного щупа
Заводський номер
L30H1-1009047
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
Q150B0820
Кількість на модель
1
№
11
Назва деталі
Болт з шестигранною головкою та фланцем
Заводський номер
Q1841220
Кількість на модель
1
№
12
Назва деталі
Опорна пластина масляного щупа
Заводський номер
L30H1-1009009
Кількість на модель
1
№
13
Назва деталі
Пральна машина
Заводський номер
Q40108
Кількість на модель
1
№
14
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
1
№
15
Назва деталі
Гайка
Заводський номер
Q340B08
Кількість на модель
1
№
16
Назва деталі
Затискач трубки масляного щупа
Заводський номер
151-1002082
Кількість на модель
1
№
17
Назва деталі
Хомут обруча
Заводський номер
Q67616
Кількість на модель
2
№
18
Назва деталі
Сидіння масляного щупа
Заводський номер
155-1009043B
Кількість на модель
1
№
19
Назва деталі
Зварний елемент масляного щупа
Заводський номер
L30H1-1009080
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Компонент масляного піддону | M3200-1009040S1 | 1 | 1 | 1 | |||
| 2 | Магніт | 6105Q-1009032A | 1 | 1 | 2 | |||
| 3 | Зливна пробка | 6105Q-1009031C | 1 | 1 | 3 | |||
| 4 | Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба | Q/YC149-27 | 1 | 1 | 4 | |||
| 5 | Болт | Q1840840 | 14 | 14 | 5 | |||
| 6 | Кріплення масляного піддона | M3000-1009002 | 12 | 12 | 6 | |||
| 7 | Прокладка масляного піддону | M3400-1009001B | 1 | 1 | 7 | |||
| 8 | Кріплення масляного піддона | L3000-1009002 | 1 | 1 | 8 | |||
| 10 | Рукав масляного щупа | L30H1-1009047 | 1 | 1 | 10 | |||
| 11 | гвинт | Q150B0820 | 1 | 1 | 11 | |||
| 12 | Болт з шестигранною головкою та фланцем | Q1841220 | 1 | 1 | 12 | |||
| 13 | Опорна пластина масляного щупа | L30H1-1009009 | 1 | 1 | 13 | |||
| 14 | Пральна машина | Q40108 | 1 | 1 | 14 | |||
| 15 | Пружинна шайба | Q40308 | 1 | 1 | 15 | |||
| 16 | Гайка | Q340B08 | 1 | 1 | 16 | |||
| 17 | Затискач трубки масляного щупа | 151-1002082 | 1 | 1 | 17 | |||
| 18 | Хомут обруча | Q67616 | 2 | 2 | 18 | |||
| 19 | Сидіння масляного щупа | 155-1009043B | 1 | 1 | 19 | |||
| 20 | Зварний елемент масляного щупа | L30H1-1009080 | 1 | 1 | 20 |
