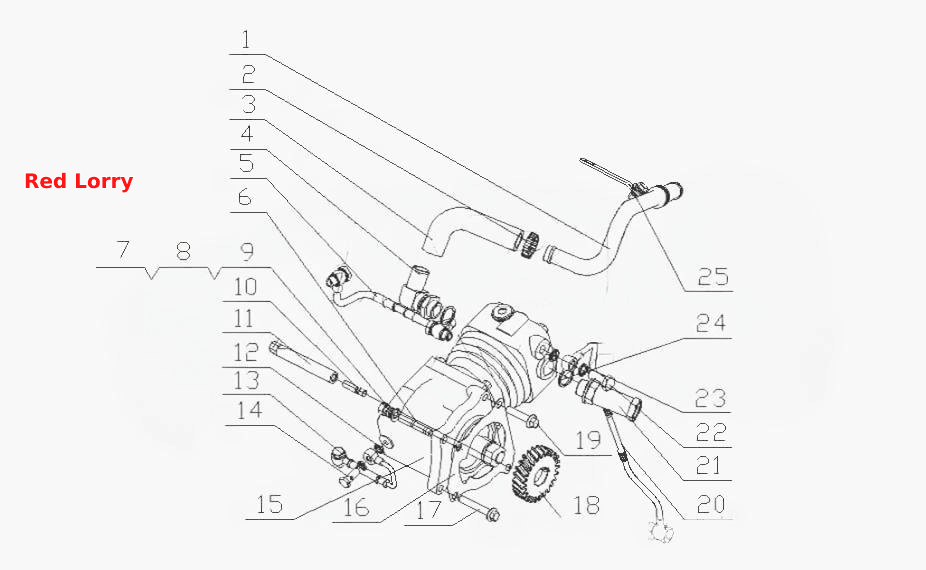

M41L1- Пневматичний компресор у зборі
100%
Назва деталі
Вентиляційна трубка
Заводський номер
M3201-3509041
Кількість на модель
1
№
1
Назва деталі
Скоба
Заводський номер
Q67638
Кількість на модель
4
№
2
Назва деталі
З'єднувальний шланг
Заводський номер
M3201-1008103
Кількість на модель
2
№
3
Назва деталі
З'єднання впуску газу повітряного компресора в зборі
Заводський номер
A440B-3509060
Кількість на модель
1
№
4
Назва деталі
З'єднувальна частина впуску води повітряного компресора
Заводський номер
M32X2-3509040B
Кількість на модель
1
№
5
Назва деталі
Шпилька
Заводський номер
Q1201045TF2
Кількість на модель
1
№
6
Назва деталі
Користь
Заводський номер
Q340B10
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
Q40110
Кількість на модель
1
№
8
Назва деталі
Пружинна шайба
Заводський номер
Q40310
Кількість на модель
1
№
9
Назва деталі
Студ
Заводський номер
M3400-3509011
Кількість на модель
1
№
10
Назва деталі
Гайка довжиною
Заводський номер
M3400-3509012
Кількість на модель
1
№
11
Назва деталі
Ущільнювальна шайба d10
Заводський номер
Q/YC149-10
Кількість на модель
4
№
12
Назва деталі
Частини впуску масла повітряного компресора
Заводський номер
M3400-3509030C
Кількість на модель
1
№
13
Назва деталі
Масляний порожнистий болт
Заводський номер
M3000-1002701A
Кількість на модель
2
№
14
Назва деталі
Повітряний компресор
Заводський номер
M38D1-3509100
Кількість на модель
1
№
15
Назва деталі
Прокладка повітряного компресора
Заводський номер
M3400-3509009A
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
Q1841060TF2
Кількість на модель
1
№
17
Назва деталі
Шестерня повітряного компресора
Заводський номер
M3400-3509001A
Кількість на модель
1
№
18
Назва деталі
гвинт
Заводський номер
Q1841045TF2
Кількість на модель
1
№
19
Назва деталі
Трубка повернення води водного компресора
Заводський номер
M3200-3509002A
Кількість на модель
1
№
20
Назва деталі
Зчеплення вихлопу повітряного компресора
Заводський номер
M32Y1-3509008
Кількість на модель
1
№
21
Назва деталі
Болт з водяною канавкою
Заводський номер
6QA6-1307017
Кількість на модель
4
№
22
Назва деталі
Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба
Заводський номер
Q/YC149-14
Кількість на модель
8
№
23
Назва деталі
Ущільнювальна шайба
Заводський номер
G4606-3509014
Кількість на модель
2
№
24
Назва деталі
Кронштеїн повітропроводу
Заводський номер
M32F1-3509050
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вентиляційна трубка | M3201-3509041 | 1 | 1 | 1 | |||
| 2 | Скоба | Q67638 | 4 | 4 | 2 | |||
| 3 | З'єднувальний шланг | M3201-1008103 | 2 | 2 | 3 | |||
| 4 | З'єднання впуску газу повітряного компресора в зборі | A440B-3509060 | 1 | 1 | 4 | |||
| 5 | З'єднувальна частина впуску води повітряного компресора | M32X2-3509040B | 1 | 1 | 5 | |||
| 6 | Шпилька | Q1201045TF2 | 1 | 1 | 6 | |||
| 7 | Користь | Q340B10 | 1 | 1 | 7 | |||
| 8 | Диск | Q40110 | 1 | 1 | 8 | |||
| 9 | Пружинна шайба | Q40310 | 1 | 1 | 9 | |||
| 10 | Студ | M3400-3509011 | 1 | 1 | 10 | |||
| 11 | Гайка довжиною | M3400-3509012 | 1 | 1 | 11 | |||
| 12 | Ущільнювальна шайба d10 | Q/YC149-10 | 4 | 4 | 12 | |||
| 13 | Частини впуску масла повітряного компресора | M3400-3509030C | 1 | 1 | 13 | |||
| 14 | Масляний порожнистий болт | M3000-1002701A | 2 | 2 | 14 | |||
| 15 | Повітряний компресор | M38D1-3509100 | 1 | 1 | 15 | |||
| 16 | Прокладка повітряного компресора | M3400-3509009A | 1 | 1 | 16 | |||
| 17 | гвинт | Q1841060TF2 | 1 | 1 | 17 | |||
| 18 | Шестерня повітряного компресора | M3400-3509001A | 1 | 1 | 18 | |||
| 19 | гвинт | Q1841045TF2 | 1 | 1 | 19 | |||
| 20 | Трубка повернення води водного компресора | M3200-3509002A | 1 | 1 | 20 | |||
| 21 | Зчеплення вихлопу повітряного компресора | M32Y1-3509008 | 1 | 1 | 21 | |||
| 22 | Болт з водяною канавкою | 6QA6-1307017 | 4 | 4 | 22 | |||
| 23 | Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба | Q/YC149-14 | 8 | 8 | 23 | |||
| 24 | Ущільнювальна шайба | G4606-3509014 | 2 | 2 | 24 | |||
| 25 | Кронштеїн повітропроводу | M32F1-3509050 | 1 | 1 | 25 |
