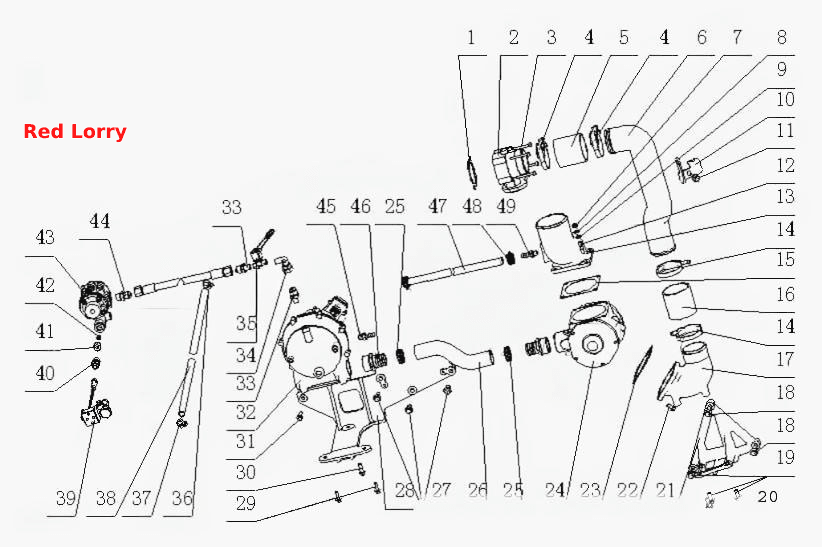

M2A0A- Газопостачальний пристрій у зборі
100%
Назва деталі
Прокладка дросселя
Заводський номер
J5700-1113072
Кількість на модель
№
1
Назва деталі
Дросельна заслінка з електроприводом
Заводський номер
J5700-1113070
Кількість на модель
1
№
2
Назва деталі
Гвинт
Заводський номер
Q218B0650TF2
Кількість на модель
4
№
3
Назва деталі
Обруч
Заводський номер
Q/YC147.1-76
Кількість на модель
2
№
4
Назва деталі
З'єднувальна трубка клапана дроселя
Заводський номер
M2AD1-1113642A
Кількість на модель
1
№
5
Назва деталі
З'єднувальна трубка міксера
Заводський номер
M3B00-1113552B
Кількість на модель
1
№
6
Назва деталі
Гайка
Заводський номер
Q340B08
Кількість на модель
4
№
7
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
2
№
8
Назва деталі
Пральна машина
Заводський номер
Q40108
Кількість на модель
2
№
9
Назва деталі
Кронштейн з'єднувальної трубки
Заводський номер
M3B00-1113559A
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
Q1841020
Кількість на модель
1
№
11
Назва деталі
Затискач.
Заводський номер
M3B00-1008207
Кількість на модель
2
№
12
Назва деталі
Повітряна впускна з'єднувальна трубка міксера
Заводський номер
M3B00-1113553
Кількість на модель
1
№
13
Назва деталі
Прокладка змішувача
Заводський номер
J5700-1113064
Кількість на модель
№
15
Назва деталі
З'єднувальна трубка міксера I
Заводський номер
M3B00-1113551A
Кількість на модель
1
№
17
Назва деталі
Болт
Заводський номер
Q1841035TF2
Кількість на модель
2
№
18
Назва деталі
гвинт
Заводський номер
Q1841020TF2
Кількість на модель
3
№
19
Назва деталі
Болт
Заводський номер
Q1841025TF2
Кількість на модель
1
№
20
Назва деталі
Кронштеїн міксера
Заводський номер
M3B00-11135562
Кількість на модель
1
№
21
Назва деталі
гвинт
Заводський номер
Q1840816
Кількість на модель
2
№
22
Назва деталі
Прокладка змішувача
Заводський номер
J5700-1113065
Кількість на модель
№
23
Назва деталі
Частина міксера
Заводський номер
J5700-1113060
Кількість на модель
1
№
24
Назва деталі
Скоба
Заводський номер
Q67638
Кількість на модель
2
№
25
Назва деталі
З'єднувальна трубка регулятора
Заводський номер
M2AD1-1113448A
Кількість на модель
1
№
26
Назва деталі
Кронштейн електронного регулятора
Заводський номер
M2AD1-1113449
Кількість на модель
1
№
28
Назва деталі
гвинт
Заводський номер
Q1840820TF2
Кількість на модель
2
№
29
Назва деталі
гвинт
Заводський номер
Q1840825TF2
Кількість на модель
1
№
30
Назва деталі
Болт.
Заводський номер
Q1840830TF2
Кількість на модель
1
№
31
Назва деталі
Частина електронного регулятора тиску
Заводський номер
J5700-1113050
Кількість на модель
1
№
32
Назва деталі
Впускний клапан регулятора тиску
Заводський номер
J5700-1113054
Кількість на модель
2
№
33
Назва деталі
Відшліфований прямокутний складовий суглоб
Заводський номер
G6800-1113447
Кількість на модель
1
№
34
Назва деталі
Частина клапана відсікання палива низького тиску
Заводський номер
J5700-1113040
Кількість на модель
1
№
35
Назва деталі
Вимірювальний клапан з'єднувальної трубки міксера
Заводський номер
G2C00-1113056A
Кількість на модель
1
№
36
Назва деталі
Хомут обруча
Заводський номер
Q67616
Кількість на модель
4
№
37
Назва деталі
Шланг впуску гарячої води
Заводський номер
M2BD1-1113282
Кількість на модель
2
№
38
Назва деталі
Клапан відсічення палива високого тиску
Заводський номер
G3900-1113020
Кількість на модель
1
№
39
Назва деталі
З'єднання для випуску повітря з редуктора
Заводський номер
G6800-1113261
Кількість на модель
1
№
40
Назва деталі
Горіх
Заводський номер
Q80108
Кількість на модель
1
№
41
Назва деталі
Затискна втулка
Заводський номер
Q80008
Кількість на модель
1
№
42
Назва деталі
Деталі редуктора високого тиску
Заводський номер
J5700-1113030
Кількість на модель
1
№
43
Назва деталі
Повітряний клапан редуктора
Заводський номер
G3900-1113034
Кількість на модель
1
№
44
Назва деталі
Суглоб міксера
Заводський номер
J5700-1113063
Кількість на модель
1
№
45
Назва деталі
Повітропускний суглоб міксера
Заводський номер
M2AD1-1113558
Кількість на модель
1
№
46
Назва деталі
Трубка балансування тиску випарника
Заводський номер
G5900-1113038A
Кількість на модель
1
№
47
Назва деталі
Черв'ячний хомут
Заводський номер
Q67627
Кількість на модель
2
№
48
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка дросселя | J5700-1113072 | 1 | |||||
| 2 | Дросельна заслінка з електроприводом | J5700-1113070 | 1 | 1 | 2 | |||
| 3 | Гвинт | Q218B0650TF2 | 4 | 4 | 3 | |||
| 4 | Обруч | Q/YC147.1-76 | 2 | 2 | 4 | |||
| 5 | З'єднувальна трубка клапана дроселя | M2AD1-1113642A | 1 | 1 | 5 | |||
| 6 | З'єднувальна трубка міксера | M3B00-1113552B | 1 | 1 | 6 | |||
| 7 | Гайка | Q340B08 | 4 | 4 | 7 | |||
| 8 | Пружинна шайба | Q40308 | 2 | 2 | 8 | |||
| 9 | Пральна машина | Q40108 | 2 | 2 | 9 | |||
| 10 | Кронштейн з'єднувальної трубки | M3B00-1113559A | 1 | 1 | 10 | |||
| 11 | гвинт | Q1841020 | 1 | 1 | 11 | |||
| 12 | Затискач. | M3B00-1008207 | 2 | 2 | 12 | |||
| 13 | Повітряна впускна з'єднувальна трубка міксера | M3B00-1113553 | 1 | 1 | 13 | |||
| 15 | Прокладка змішувача | J5700-1113064 | 15 | |||||
| 17 | З'єднувальна трубка міксера I | M3B00-1113551A | 1 | 1 | 17 | |||
| 18 | Болт | Q1841035TF2 | 2 | 2 | 18 | |||
| 19 | гвинт | Q1841020TF2 | 3 | 3 | 19 | |||
| 20 | Болт | Q1841025TF2 | 1 | 1 | 20 | |||
| 21 | Кронштеїн міксера | M3B00-11135562 | 1 | 1 | 21 | |||
| 22 | гвинт | Q1840816 | 2 | 2 | 22 | |||
| 23 | Прокладка змішувача | J5700-1113065 | 23 | |||||
| 24 | Частина міксера | J5700-1113060 | 1 | 1 | 24 | |||
| 25 | Скоба | Q67638 | 2 | 2 | 25 | |||
| 26 | З'єднувальна трубка регулятора | M2AD1-1113448A | 1 | 1 | 26 | |||
| 28 | Кронштейн електронного регулятора | M2AD1-1113449 | 1 | 1 | 28 | |||
| 29 | гвинт | Q1840820TF2 | 2 | 2 | 29 | |||
| 30 | гвинт | Q1840825TF2 | 1 | 1 | 30 | |||
| 31 | Болт. | Q1840830TF2 | 1 | 1 | 31 | |||
| 32 | Частина електронного регулятора тиску | J5700-1113050 | 1 | 1 | 32 | |||
| 33 | Впускний клапан регулятора тиску | J5700-1113054 | 2 | 2 | 33 | |||
| 34 | Відшліфований прямокутний складовий суглоб | G6800-1113447 | 1 | 1 | 34 | |||
| 35 | Частина клапана відсікання палива низького тиску | J5700-1113040 | 1 | 1 | 35 | |||
| 36 | Вимірювальний клапан з'єднувальної трубки міксера | G2C00-1113056A | 1 | 1 | 36 | |||
| 37 | Хомут обруча | Q67616 | 4 | 4 | 37 | |||
| 38 | Шланг впуску гарячої води | M2BD1-1113282 | 2 | 2 | 38 | |||
| 39 | Клапан відсічення палива високого тиску | G3900-1113020 | 1 | 1 | 39 | |||
| 40 | З'єднання для випуску повітря з редуктора | G6800-1113261 | 1 | 1 | 40 | |||
| 41 | Горіх | Q80108 | 1 | 1 | 41 | |||
| 42 | Затискна втулка | Q80008 | 1 | 1 | 42 | |||
| 43 | Деталі редуктора високого тиску | J5700-1113030 | 1 | 1 | 43 | |||
| 44 | Повітряний клапан редуктора | G3900-1113034 | 1 | 1 | 44 | |||
| 45 | Суглоб міксера | J5700-1113063 | 1 | 1 | 45 | |||
| 46 | Повітропускний суглоб міксера | M2AD1-1113558 | 1 | 1 | 46 | |||
| 47 | Трубка балансування тиску випарника | G5900-1113038A | 1 | 1 | 47 | |||
| 48 | Черв'ячний хомут | Q67627 | 2 | 2 | 48 |
