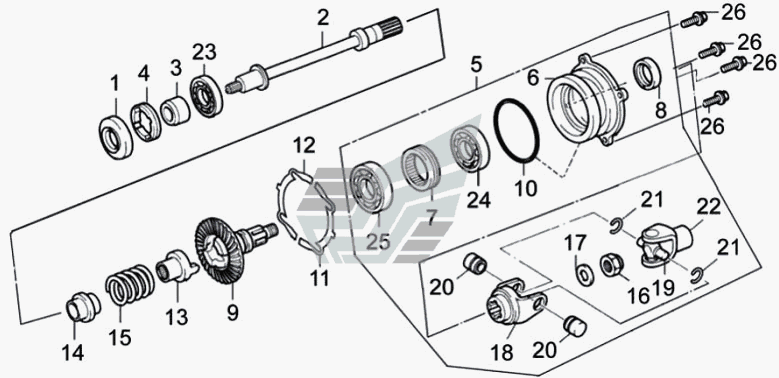

Вторинний вал, вал головної передачі та кардан
100%
Назва деталі
Ущільнювач вторинного вала
Заводський номер
23520
Кількість на модель
1
№
1
Назва деталі
Задня вісь
Заводський номер
23571
Кількість на модель
1
№
2
Назва деталі
Втулка
Заводський номер
23573
Кількість на модель
1
№
3
Назва деталі
Зовнішній диск М55x1,5x5
Заводський номер
23579
Кількість на модель
1
№
4
Назва деталі
Фланець вихідного вала
Заводський номер
23810
Кількість на модель
1
№
5
Назва деталі
Фланець вала головної передачі
Заводський номер
23811
Кількість на модель
1
№
6
Назва деталі
Розпірна деталь підшипника М65x1,5x10
Заводський номер
23815
Кількість на модель
1
№
7
Назва деталі
Ущільнювач вихідного вала
Заводський номер
23840
Кількість на модель
1
№
8
Назва деталі
Вихідний вал
Заводський номер
23872
Кількість на модель
1
№
9
Назва деталі
Кільце 72х3
Заводський номер
23874
Кількість на модель
1
№
10
Назва деталі
Регулювальна прокладка
Заводський номер
23876
Кількість на модель
2
№
11
Назва деталі
Регулювальна шайба
Заводський номер
23877
Кількість на модель
2
№
12
Назва деталі
Муфта демпфера крутного моменту
Заводський номер
23879
Кількість на модель
1
№
13
Назва деталі
Опора пружини
Заводський номер
23882
Кількість на модель
1
№
14
Назва деталі
Пружина вторинного вала
Заводський номер
23886
Кількість на модель
1
№
15
Назва деталі
Гайка М14x1, 5
Заводський номер
23820/2 V68FMQ
Кількість на модель
1
№
16
Назва деталі
Диск
Заводський номер
23875/2 V68FMQ
Кількість на модель
1
№
17
Назва деталі
Корпус шпинделя WLDMT
Заводський номер
68331
Кількість на модель
1
№
18
Назва деталі
Хрестовина кардана
Заводський номер
68332/2V68FMQ
Кількість на модель
1
№
19
Назва деталі
Щоб змастити підшипник
Заводський номер
68335/2 V68FMQ
Кількість на модель
4
№
20
Назва деталі
Стопорне кільце підшипника
Заводський номер
68336/2 V68FMQ
Кількість на модель
4
№
21
Назва деталі
Відвідна вилка хрестовини
Заводський номер
68340
Кількість на модель
1
№
22
Назва деталі
Підшипник
Заводський номер
GB/T276
Кількість на модель
1
№
23
Назва деталі
Болт M5x12
Заводський номер
GB/T 16674.1
Кількість на модель
4
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ущільнювач вторинного вала | 23520 | 1 | 1 | 1 | |||
| 2 | Задня вісь | 23571 | 1 | 1 | 2 | |||
| 3 | Втулка | 23573 | 1 | 1 | 3 | |||
| 4 | Зовнішній диск М55x1,5x5 | 23579 | 1 | 1 | 4 | |||
| 5 | Фланець вихідного вала | 23810 | 1 | 1 | 5 | |||
| 6 | Фланець вала головної передачі | 23811 | 1 | 1 | 6 | |||
| 7 | Розпірна деталь підшипника М65x1,5x10 | 23815 | 1 | 1 | 7 | |||
| 8 | Ущільнювач вихідного вала | 23840 | 1 | 1 | 8 | |||
| 9 | Вихідний вал | 23872 | 1 | 1 | 9 | |||
| 10 | Кільце 72х3 | 23874 | 1 | 1 | 10 | |||
| 11 | Регулювальна прокладка | 23876 | 2 | 2 | 11 | |||
| 12 | Регулювальна шайба | 23877 | 2 | 2 | 12 | |||
| 13 | Муфта демпфера крутного моменту | 23879 | 1 | 1 | 13 | |||
| 14 | Опора пружини | 23882 | 1 | 1 | 14 | |||
| 15 | Пружина вторинного вала | 23886 | 1 | 1 | 15 | |||
| 16 | Гайка М14x1, 5 | 23820/2 V68FMQ | 1 | 1 | 16 | |||
| 17 | Диск | 23875/2 V68FMQ | 1 | 1 | 17 | |||
| 18 | Корпус шпинделя WLDMT | 68331 | 1 | 1 | 18 | |||
| 19 | Хрестовина кардана | 68332/2V68FMQ | 1 | 1 | 19 | |||
| 20 | Щоб змастити підшипник | 68335/2 V68FMQ | 4 | 4 | 20 | |||
| 21 | Стопорне кільце підшипника | 68336/2 V68FMQ | 4 | 4 | 21 | |||
| 22 | Відвідна вилка хрестовини | 68340 | 1 | 1 | 22 | |||
| 23 | Підшипник | GB/T276 | 1 | 1 | 23 | |||
| 26 | Болт M5x12 | GB/T 16674.1 | 4 | 4 | 26 |
