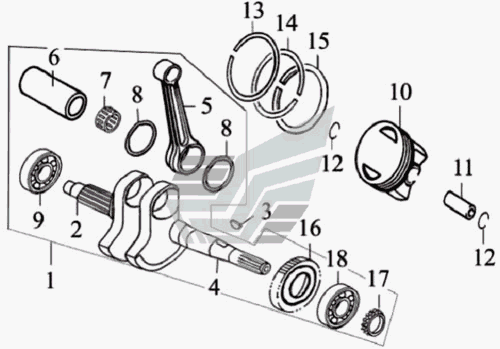

Колінчастий вал і поршень
100%
Назва деталі
Колінчастий вал у зборі
Заводський номер
13100
Кількість на модель
1
№
1
Назва деталі
Колінчастий вал
Заводський номер
13111
Кількість на модель
1
№
2
Назва деталі
Сегментна шпонка
Заводський номер
13118/2V49FMM
Кількість на модель
1
№
3
Назва деталі
Я виготовляю цапфу колінчастого вала
Заводський номер
13121
Кількість на модель
1
№
4
Назва деталі
шатун
Заводський номер
13131
Кількість на модель
1
№
5
Назва деталі
Пальцевий шарнір
Заводський номер
13140
Кількість на модель
1
№
6
Назва деталі
Голчастий підшипник
Заводський номер
13150
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
13158
Кількість на модель
2
№
8
Назва деталі
Лівий підшипник
Заводський номер
13170
Кількість на модель
1
№
9
Назва деталі
Поршень
Заводський номер
13211
Кількість на модель
1
№
10
Назва деталі
Поршневий пальцевий
Заводський номер
13221
Кількість на модель
1
№
11
Назва деталі
Стопорне кільце поршневого пальця
Заводський номер
13222
Кількість на модель
2
№
12
Назва деталі
Поршневе кільце (I)
Заводський номер
13311
Кількість на модель
1
№
13
Назва деталі
Поршневе кільце (II)
Заводський номер
13312
Кількість на модель
1
№
14
Назва деталі
Масловідвідне поршневе кільце, 3-зв.
Заводський номер
13320
Кількість на модель
1
№
15
Назва деталі
Ведуча шестерня
Заводський номер
13631
Кількість на модель
1
№
16
Назва деталі
Диск
Заводський номер
14311
Кількість на модель
1
№
17
Назва деталі
Підшипник
Заводський номер
GB/T276
Кількість на модель
1
№
18
Назва деталі
Комплект поршневих кілець
Заводський номер
Комплект поршневых колец
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колінчастий вал у зборі | 13100 | 1 | 1 | 1 | |||
| 2 | Колінчастий вал | 13111 | 1 | 1 | 2 | |||
| 3 | Сегментна шпонка | 13118/2V49FMM | 1 | 1 | 3 | |||
| 4 | Я виготовляю цапфу колінчастого вала | 13121 | 1 | 1 | 4 | |||
| 5 | шатун | 13131 | 1 | 1 | 5 | |||
| 6 | Пальцевий шарнір | 13140 | 1 | 1 | 6 | |||
| 7 | Голчастий підшипник | 13150 | 1 | 1 | 7 | |||
| 8 | Диск | 13158 | 2 | 2 | 8 | |||
| 9 | Лівий підшипник | 13170 | 1 | 1 | 9 | |||
| 10 | Поршень | 13211 | 1 | 1 | 10 | |||
| 11 | Поршневий пальцевий | 13221 | 1 | 1 | 11 | |||
| 12 | Стопорне кільце поршневого пальця | 13222 | 2 | 2 | 12 | |||
| 13 | Поршневе кільце (I) | 13311 | 1 | 1 | 13 | |||
| 14 | Поршневе кільце (II) | 13312 | 1 | 1 | 14 | |||
| 15 | Масловідвідне поршневе кільце, 3-зв. | 13320 | 1 | 1 | 15 | |||
| 16 | Ведуча шестерня | 13631 | 1 | 1 | 16 | |||
| 17 | Диск | 14311 | 1 | 1 | 17 | |||
| 18 | Підшипник | GB/T276 | 1 | 1 | 18 | |||
| 19 | Комплект поршневих кілець | Комплект поршневых колец | 1 | 1 | 19 |
