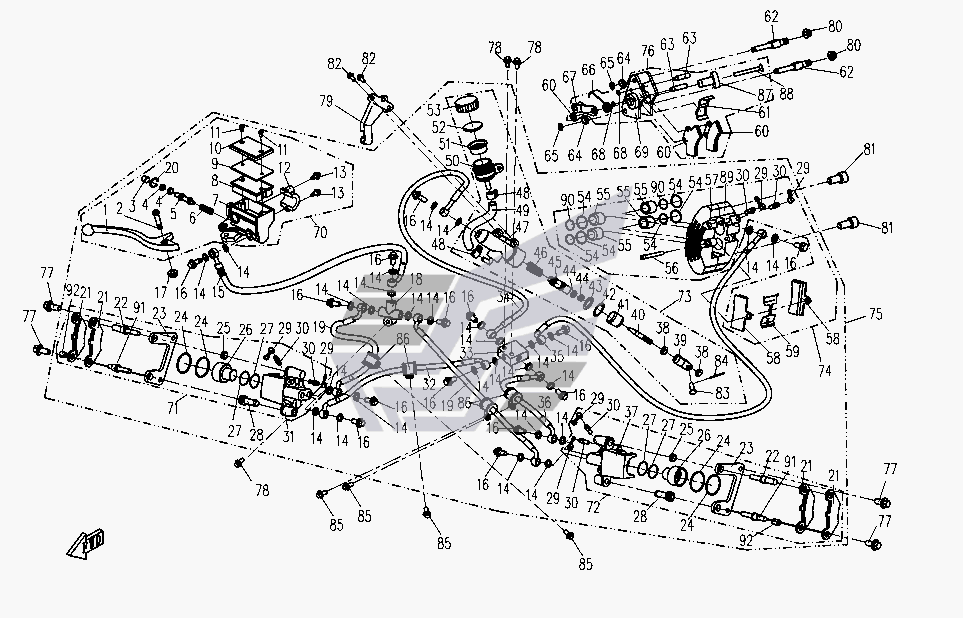

Гідравлічне гальмо
100%
Назва деталі
Важіль переднього гальма
Заводський номер
901-08.06.01
Кількість на модель
1
№
1
Назва деталі
Болт
Заводський номер
901-08.06.05
Кількість на модель
1
№
2
Назва деталі
Пилозахисний ковпачок
Заводський номер
901-08.06.06
Кількість на модель
2
№
3
Назва деталі
Гумовий ковпачок
Заводський номер
901-08.06.07
Кількість на модель
1
№
4
Назва деталі
Поршень гальмівного циліндра
Заводський номер
901-08.06.08
Кількість на модель
2
№
5
Назва деталі
Поворотна пружина
Заводський номер
901-08.06.12
Кількість на модель
1
№
6
Назва деталі
Корпус гальмівного циліндра
Заводський номер
901-08.06.13
Кількість на модель
1
№
7
Назва деталі
Шайба гальмівного рідинного резервуара
Заводський номер
901-08.06.15
Кількість на модель
1
№
8
Назва деталі
Прокладка гальмівного рідинного резервуара
Заводський номер
901-08.06.14
Кількість на модель
1
№
9
Назва деталі
Кришка гальмівного рідинного резервуара
Заводський номер
901-08.06.16
Кількість на модель
1
№
10
Назва деталі
Гвинт Мх GB819
Заводський номер
[Винт М5х12 GB819]
Кількість на модель
2
№
11
Назва деталі
Фіксуючий кронштейн
Заводський номер
901-08.06.02
Кількість на модель
1
№
12
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М6х25 GB5789]
Кількість на модель
2
№
13
Назва деталі
Шайба шарніра шланга гальма
Заводський номер
901-08.01.03
Кількість на модель
1
№
14
Назва деталі
Основний шланг переднього гальма
Заводський номер
901-08.01.60
Кількість на модель
1
№
15
Назва деталі
Болт
Заводський номер
901-08.01.05
Кількість на модель
1
№
16
Назва деталі
Гайка М GB6177
Заводський номер
[Гайка М6 GB6177]
Кількість на модель
1
№
17
Назва деталі
Трійник
Заводський номер
901-08.01.02
Кількість на модель
1
№
18
Назва деталі
Шланг переднього гальма
Заводський номер
901-08.01.90
Кількість на модель
2
№
19
Назва деталі
Затискач
Заводський номер
901-08.06.18
Кількість на модель
1
№
20
Назва деталі
Панель переднього гальма
Заводський номер
901-08.08.10
Кількість на модель
4
№
21
Назва деталі
Вал ковзання переднього гальма
Заводський номер
901-08.08.08
Кількість на модель
4
№
22
Назва деталі
Кронштейн
Заводський номер
901-08.08.01
Кількість на модель
2
№
23
Назва деталі
КІЛЬЦО
Заводський номер
901-08.08.06
Кількість на модель
2
№
24
Назва деталі
Гумова прокладка первинного валу ковзання
Заводський номер
901-08.08.11
Кількість на модель
2
№
25
Назва деталі
Поршень переднього корпусу гальма
Заводський номер
901-08.08.05
Кількість на модель
1
№
26
Назва деталі
КІЛЬЦО
Заводський номер
901-08.08.07
Кількість на модель
1
№
27
Назва деталі
Гумова прокладка вторинного валу ковзання
Заводський номер
901-08.08.12
Кількість на модель
1
№
28
Назва деталі
Гумова прокладка болта
Заводський номер
901-08.08.09
Кількість на модель
6
№
29
Назва деталі
Болт
Заводський номер
901-08.08.03
Кількість на модель
6
№
30
Назва деталі
Передній правий корпус гальма
Заводський номер
901-08.08.02
Кількість на модель
1
№
31
Назва деталі
Шланг переднього правого гальма від педалі гальма
Заводський номер
901-08.01.50
Кількість на модель
1
№
32
Назва деталі
Хрестовий подільник
Заводський номер
901-08.01.01
Кількість на модель
1
№
33
Назва деталі
Гальмівний шланг від основного циліндра
Заводський номер
901-08.01.30
Кількість на модель
1
№
34
Назва деталі
Шланг заднього гальма
Заводський номер
901-08.01.20A
Кількість на модель
1
№
35
Назва деталі
Шланг переднього лівого гальма від педалі гальма
Заводський номер
901-08.01.40
Кількість на модель
1
№
36
Назва деталі
Передній лівий корпус гальма
Заводський номер
901-08.07.01
Кількість на модель
2
№
37
Назва деталі
Гайка М GB6170
Заводський номер
[Гайка М6 GB6170]
Кількість на модель
2
№
38
Назва деталі
З'єднувальний кронштейн направляючого стрижня
Заводський номер
901-08.04.18
Кількість на модель
1
№
39
Назва деталі
Направляючий стрижень
Заводський номер
901-08.04.17
Кількість на модель
1
№
40
Назва деталі
Гумовий ковпачок основного циліндра
Заводський номер
901-08.04.16
Кількість на модель
1
№
41
Назва деталі
Держатель
Заводський номер
[Держатель GB893.1 20]
Кількість на модель
1
№
42
Назва деталі
Шайба
Заводський номер
901-08.04.15
Кількість на модель
2
№
43
Назва деталі
Гумовий ковпачок заднього головного циліндра
Заводський номер
901-08.04.14
Кількість на модель
1
№
44
Назва деталі
Поршень гальмівного головного циліндра
Заводський номер
901-08.04.13
Кількість на модель
1
№
45
Назва деталі
Поворотна пружина заднього гальма
Заводський номер
901-08.04.09
Кількість на модель
1
№
46
Назва деталі
Корпус заднього головного циліндра
Заводський номер
901-08.04.10
Кількість на модель
1
№
47
Назва деталі
Хомут
Заводський номер
901-08.04.05
Кількість на модель
2
№
48
Назва деталі
Трубка резервуара гідравлічного гальма
Заводський номер
901-08.04.06
Кількість на модель
1
№
49
Назва деталі
Резервуар гідравлічного гальма
Заводський номер
901-08.04.04
Кількість на модель
1
№
50
Назва деталі
Прокладка резервуара гідравлічного гальма
Заводський номер
901-08.04.03
Кількість на модель
1
№
51
Назва деталі
Шайба резервуара гідравлічного гальма
Заводський номер
901-08.04.02
Кількість на модель
1
№
52
Назва деталі
Кришка резервуара гідравлічного гальма
Заводський номер
901-08.04.01
Кількість на модель
1
№
53
Назва деталі
КІЛЬЦО
Заводський номер
901-08.05.01
Кількість на модель
4
№
54
Назва деталі
Поршень заднього корпусу гальма
Заводський номер
901-08.05.03
Кількість на модель
4
№
55
Назва деталі
Керуючий штифт гальмівної колодки
Заводський номер
901-08.05.13
Кількість на модель
1
№
56
Назва деталі
Задня гальмівна колодка
Заводський номер
901-08.05.10
Кількість на модель
2
№
58
Назва деталі
Опорна пластина
Заводський номер
901-08.05.12
Кількість на модель
1
№
59
Назва деталі
Гальмівна колодка
Заводський номер
901-08.03.22
Кількість на модель
2
№
60
Назва деталі
Пружина колодки
Заводський номер
901-08.03.29
Кількість на модель
1
№
61
Назва деталі
Вал ковзання
Заводський номер
901-08.03.01
Кількість на модель
2
№
62
Назва деталі
Керуючий вал
Заводський номер
901-08.03.28
Кількість на модель
2
№
63
Назва деталі
Гумова прокладка валу ковзання
Заводський номер
901-08.03.02
Кількість на модель
2
№
64
Назва деталі
Фіксатор
Заводський номер
[Фиксатор GB894.1 9]
Кількість на модель
2
№
65
Назва деталі
Пружина
Заводський номер
901-08.03.26
Кількість на модель
1
№
66
Назва деталі
Кулиса
Заводський номер
901-08.03.24
Кількість на модель
1
№
67
Назва деталі
Затискач
Заводський номер
G894.1 6
Кількість на модель
1
№
68
Назва деталі
Внутрішній корпус
Заводський номер
901-08.03.21
Кількість на модель
1
№
69
Назва деталі
Головний циліндр переднього ручного гальма
Заводський номер
901-08.06.00
Кількість на модель
1
№
70
Назва деталі
Правий корпус переднього гальма
Заводський номер
901-08.08.00
Кількість на модель
1
№
71
Назва деталі
Лівий корпус переднього гальма
Заводський номер
901-08.07.00
Кількість на модель
№
72
Назва деталі
Головний циліндр ножного гальма
Заводський номер
901-08.04.00
Кількість на модель
1
№
73
Назва деталі
Корпус заднього гальма
Заводський номер
901-08.05.00
Кількість на модель
1
№
74
Назва деталі
Гідравлічне гальмо в зборі
Заводський номер
901-08.01.00A
Кількість на модель
1
№
75
Назва деталі
Стоянкове гальмо
Заводський номер
901-08.03.20
Кількість на модель
1
№
76
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М8х14 GB5789]
Кількість на модель
4
№
77
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М6х30 GB5789]
Кількість на модель
3
№
78
Назва деталі
Кронштейн
Заводський номер
901-08.02.40
Кількість на модель
1
№
79
Назва деталі
Гайка Мх GB5789
Заводський номер
[Гайка М10х1,25 GB5789]
Кількість на модель
2
№
80
Назва деталі
Гвинт з внутрішнім шестигранником GB70 M10хх
Заводський номер
[Винт с внутренним шестигранником GB70 M10х1,25х20]
Кількість на модель
2
№
81
Назва деталі
Гвинт Мх GB70
Заводський номер
[Винт М6х25 GB70]
Кількість на модель
2
№
82
Назва деталі
Болт Mh GB882
Заводський номер
[Болт М7х15 GB882]
Кількість на модель
1
№
83
Назва деталі
Шплінт х GB91
Заводський номер
[Шплинт 1,6х25 GB91]
Кількість на модель
1
№
84
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М6х12 GB5789]
Кількість на модель
4
№
85
Назва деталі
Затискач
Заводський номер
901-08.01.04
Кількість на модель
4
№
86
Назва деталі
Посадкова втулка
Заводський номер
901-08.03.23
Кількість на модель
1
№
87
Назва деталі
ВАЛ
Заводський номер
901-08.03.25
Кількість на модель
1
№
88
Назва деталі
Правий корпус заднього гальма
Заводський номер
901-08.05.08
Кількість на модель
1
№
89
Назва деталі
КІЛЬЦО
Заводський номер
901-08.05.02
Кількість на модель
4
№
90
Назва деталі
Вторинний вал ковзання
Заводський номер
901-08.08.13
Кількість на модель
2
№
91
Назва деталі
Регулювальний комір вторинного валу ковзання
Заводський номер
901-08.08.14
Кількість на модель
2
№
92
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Важіль переднього гальма | 901-08.06.01 | 1 | 1 | 1 | |||
| 2 | Болт | 901-08.06.05 | 1 | 1 | 2 | |||
| 3 | Пилозахисний ковпачок | 901-08.06.06 | 2 | 2 | 3 | |||
| 4 | Гумовий ковпачок | 901-08.06.07 | 1 | 1 | 4 | |||
| 5 | Поршень гальмівного циліндра | 901-08.06.08 | 2 | 2 | 5 | |||
| 6 | Поворотна пружина | 901-08.06.12 | 1 | 1 | 6 | |||
| 7 | Корпус гальмівного циліндра | 901-08.06.13 | 1 | 1 | 7 | |||
| 8 | Шайба гальмівного рідинного резервуара | 901-08.06.15 | 1 | 1 | 8 | |||
| 9 | Прокладка гальмівного рідинного резервуара | 901-08.06.14 | 1 | 1 | 9 | |||
| 10 | Кришка гальмівного рідинного резервуара | 901-08.06.16 | 1 | 1 | 10 | |||
| 11 | Гвинт Мх GB819 | [Винт М5х12 GB819] | 2 | 2 | 11 | |||
| 12 | Фіксуючий кронштейн | 901-08.06.02 | 1 | 1 | 12 | |||
| 13 | Болт Mh GB5789 | [Болт М6х25 GB5789] | 2 | 2 | 13 | |||
| 14 | Шайба шарніра шланга гальма | 901-08.01.03 | 1 | 1 | 14 | |||
| 15 | Основний шланг переднього гальма | 901-08.01.60 | 1 | 1 | 15 | |||
| 16 | Болт | 901-08.01.05 | 1 | 1 | 16 | |||
| 17 | Гайка М GB6177 | [Гайка М6 GB6177] | 1 | 1 | 17 | |||
| 18 | Трійник | 901-08.01.02 | 1 | 1 | 18 | |||
| 19 | Шланг переднього гальма | 901-08.01.90 | 2 | 2 | 19 | |||
| 20 | Затискач | 901-08.06.18 | 1 | 1 | 20 | |||
| 21 | Панель переднього гальма | 901-08.08.10 | 4 | 4 | 21 | |||
| 22 | Вал ковзання переднього гальма | 901-08.08.08 | 4 | 4 | 22 | |||
| 23 | Кронштейн | 901-08.08.01 | 2 | 2 | 23 | |||
| 24 | КІЛЬЦО | 901-08.08.06 | 2 | 2 | 24 | |||
| 25 | Гумова прокладка первинного валу ковзання | 901-08.08.11 | 2 | 2 | 25 | |||
| 26 | Поршень переднього корпусу гальма | 901-08.08.05 | 1 | 1 | 26 | |||
| 27 | КІЛЬЦО | 901-08.08.07 | 1 | 1 | 27 | |||
| 28 | Гумова прокладка вторинного валу ковзання | 901-08.08.12 | 1 | 1 | 28 | |||
| 29 | Гумова прокладка болта | 901-08.08.09 | 6 | 6 | 29 | |||
| 30 | Болт | 901-08.08.03 | 6 | 6 | 30 | |||
| 31 | Передній правий корпус гальма | 901-08.08.02 | 1 | 1 | 31 | |||
| 32 | Шланг переднього правого гальма від педалі гальма | 901-08.01.50 | 1 | 1 | 32 | |||
| 33 | Хрестовий подільник | 901-08.01.01 | 1 | 1 | 33 | |||
| 34 | Гальмівний шланг від основного циліндра | 901-08.01.30 | 1 | 1 | 34 | |||
| 35 | Шланг заднього гальма | 901-08.01.20A | 1 | 1 | 35 | |||
| 36 | Шланг переднього лівого гальма від педалі гальма | 901-08.01.40 | 1 | 1 | 36 | |||
| 37 | Передній лівий корпус гальма | 901-08.07.01 | 2 | 2 | 37 | |||
| 38 | Гайка М GB6170 | [Гайка М6 GB6170] | 2 | 2 | 38 | |||
| 39 | З'єднувальний кронштейн направляючого стрижня | 901-08.04.18 | 1 | 1 | 39 | |||
| 40 | Направляючий стрижень | 901-08.04.17 | 1 | 1 | 40 | |||
| 41 | Гумовий ковпачок основного циліндра | 901-08.04.16 | 1 | 1 | 41 | |||
| 42 | Держатель | [Держатель GB893.1 20] | 1 | 1 | 42 | |||
| 43 | Шайба | 901-08.04.15 | 2 | 2 | 43 | |||
| 44 | Гумовий ковпачок заднього головного циліндра | 901-08.04.14 | 1 | 1 | 44 | |||
| 45 | Поршень гальмівного головного циліндра | 901-08.04.13 | 1 | 1 | 45 | |||
| 46 | Поворотна пружина заднього гальма | 901-08.04.09 | 1 | 1 | 46 | |||
| 47 | Корпус заднього головного циліндра | 901-08.04.10 | 1 | 1 | 47 | |||
| 48 | Хомут | 901-08.04.05 | 2 | 2 | 48 | |||
| 49 | Трубка резервуара гідравлічного гальма | 901-08.04.06 | 1 | 1 | 49 | |||
| 50 | Резервуар гідравлічного гальма | 901-08.04.04 | 1 | 1 | 50 | |||
| 51 | Прокладка резервуара гідравлічного гальма | 901-08.04.03 | 1 | 1 | 51 | |||
| 52 | Шайба резервуара гідравлічного гальма | 901-08.04.02 | 1 | 1 | 52 | |||
| 53 | Кришка резервуара гідравлічного гальма | 901-08.04.01 | 1 | 1 | 53 | |||
| 54 | КІЛЬЦО | 901-08.05.01 | 4 | 4 | 54 | |||
| 55 | Поршень заднього корпусу гальма | 901-08.05.03 | 4 | 4 | 55 | |||
| 56 | Керуючий штифт гальмівної колодки | 901-08.05.13 | 1 | 1 | 56 | |||
| 58 | Задня гальмівна колодка | 901-08.05.10 | 2 | 2 | 58 | |||
| 59 | Опорна пластина | 901-08.05.12 | 1 | 1 | 59 | |||
| 60 | Гальмівна колодка | 901-08.03.22 | 2 | 2 | 60 | |||
| 61 | Пружина колодки | 901-08.03.29 | 1 | 1 | 61 | |||
| 62 | Вал ковзання | 901-08.03.01 | 2 | 2 | 62 | |||
| 63 | Керуючий вал | 901-08.03.28 | 2 | 2 | 63 | |||
| 64 | Гумова прокладка валу ковзання | 901-08.03.02 | 2 | 2 | 64 | |||
| 65 | Фіксатор | [Фиксатор GB894.1 9] | 2 | 2 | 65 | |||
| 66 | Пружина | 901-08.03.26 | 1 | 1 | 66 | |||
| 67 | Кулиса | 901-08.03.24 | 1 | 1 | 67 | |||
| 68 | Затискач | G894.1 6 | 1 | 1 | 68 | |||
| 69 | Внутрішній корпус | 901-08.03.21 | 1 | 1 | 69 | |||
| 70 | Головний циліндр переднього ручного гальма | 901-08.06.00 | 1 | 1 | 70 | |||
| 71 | Правий корпус переднього гальма | 901-08.08.00 | 1 | 1 | 71 | |||
| 72 | Лівий корпус переднього гальма | 901-08.07.00 | 72 | |||||
| 73 | Головний циліндр ножного гальма | 901-08.04.00 | 1 | 1 | 73 | |||
| 74 | Корпус заднього гальма | 901-08.05.00 | 1 | 1 | 74 | |||
| 75 | Гідравлічне гальмо в зборі | 901-08.01.00A | 1 | 1 | 75 | |||
| 76 | Стоянкове гальмо | 901-08.03.20 | 1 | 1 | 76 | |||
| 77 | Болт Mh GB5789 | [Болт М8х14 GB5789] | 4 | 4 | 77 | |||
| 78 | Болт Mh GB5789 | [Болт М6х30 GB5789] | 3 | 3 | 78 | |||
| 79 | Кронштейн | 901-08.02.40 | 1 | 1 | 79 | |||
| 80 | Гайка Мх GB5789 | [Гайка М10х1,25 GB5789] | 2 | 2 | 80 | |||
| 81 | Гвинт з внутрішнім шестигранником GB70 M10хх | [Винт с внутренним шестигранником GB70 M10х1,25х20] | 2 | 2 | 81 | |||
| 82 | Гвинт Мх GB70 | [Винт М6х25 GB70] | 2 | 2 | 82 | |||
| 83 | Болт Mh GB882 | [Болт М7х15 GB882] | 1 | 1 | 83 | |||
| 84 | Шплінт х GB91 | [Шплинт 1,6х25 GB91] | 1 | 1 | 84 | |||
| 85 | Болт Mh GB5789 | [Болт М6х12 GB5789] | 4 | 4 | 85 | |||
| 86 | Затискач | 901-08.01.04 | 4 | 4 | 86 | |||
| 87 | Посадкова втулка | 901-08.03.23 | 1 | 1 | 87 | |||
| 88 | ВАЛ | 901-08.03.25 | 1 | 1 | 88 | |||
| 89 | Правий корпус заднього гальма | 901-08.05.08 | 1 | 1 | 89 | |||
| 90 | КІЛЬЦО | 901-08.05.02 | 4 | 4 | 90 | |||
| 91 | Вторинний вал ковзання | 901-08.08.13 | 2 | 2 | 91 | |||
| 92 | Регулювальний комір вторинного валу ковзання | 901-08.08.14 | 2 | 2 | 92 |
