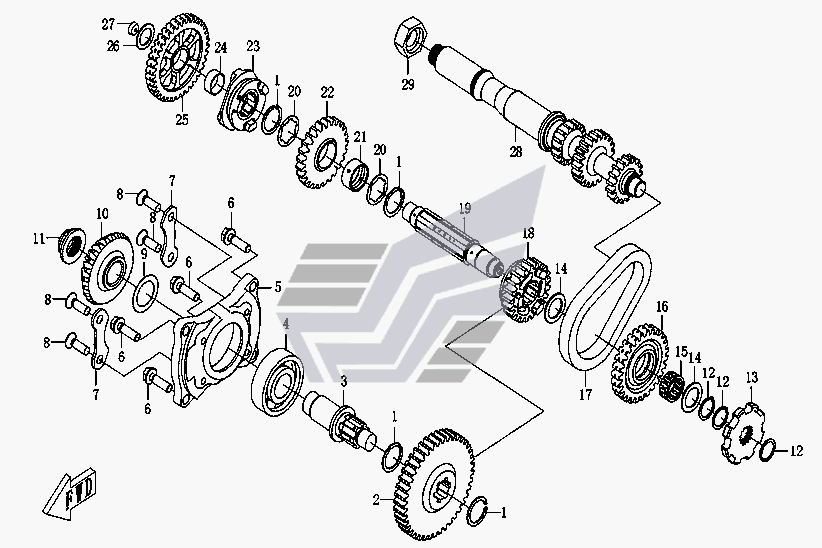

Трансмісія CF188-
100%
Назва деталі
Кільце стопорне
Заводський номер
CF188-061007
Кількість на модель
4
№
1
Назва деталі
Шестерня редуктора ведена
Заводський номер
CF188-062102
Кількість на модель
1
№
2
Назва деталі
Приводний вал
Заводський номер
CF188-062101
Кількість на модель
1
№
3
Назва деталі
Подшипник
Заводський номер
6305
Кількість на модель
1
№
4
Назва деталі
Корпус подшипника приводного вала
Заводський номер
CF188-062103
Кількість на модель
1
№
5
Назва деталі
Bolt Mx
Заводський номер
172MM-060011
Кількість на модель
4
№
6
Назва деталі
Пластина підшипника притискна
Заводський номер
CF188-062104
Кількість на модель
2
№
7
Назва деталі
Гвинт M8х
Заводський номер
[Винт M8х25 GB/T2673/M8x25]
Кількість на модель
4
№
8
Назва деталі
Шайба регулювальна (мм, мм, мм, мм, мм)
Заводський номер
CF188-062105
Кількість на модель
1
№
9
Назва деталі
Шестерня ведуча
Заводський номер
CF188-062106
Кількість на модель
1
№
10
Назва деталі
Контргайка приводного вала
Заводський номер
CF188-062107
Кількість на модель
1
№
11
Назва деталі
Кільце стопорне
Заводський номер
[Кольцо стопорное GB/T894.1/20]
Кількість на модель
1
№
12
Назва деталі
Диск __NT__0__x__NT__1__x__NT__2__
Заводський номер
CF188-061012
Кількість на модель
2
№
14
Назва деталі
Голчастий підшипник K20X26X12
Заводський номер
[Игольчатый подшипник NTN-K20X26X12(ISO)]
Кількість на модель
1
№
15
Назва деталі
Колесо зубчасте заднього ходу
Заводський номер
CF188-061013
Кількість на модель
1
№
16
Назва деталі
Ланцюг заднього ходу
Заводський номер
CF188-069000
Кількість на модель
1
№
17
Назва деталі
Шестерня вихідна приводна
Заводський номер
CF188-061011
Кількість на модель
1
№
18
Назва деталі
Вал ведений
Заводський номер
CF188-061001
Кількість на модель
1
№
19
Назва деталі
Шайба шліцьова
Заводський номер
CF188-061008
Кількість на модель
2
№
20
Назва деталі
Втулка приводу підвищеної передачі
Заводський номер
CF188-061009
Кількість на модель
1
№
21
Назва деталі
Шестерня ведена підвищеної передачі
Заводський номер
CF188-061010
Кількість на модель
1
№
22
Назва деталі
Втулка ковзання перемикання передач
Заводський номер
CF188-061006
Кількість на модель
1
№
23
Назва деталі
Втулка приводу зниженої передачі
Заводський номер
CF188-061004
Кількість на модель
1
№
24
Назва деталі
Шестерня ведена зниженої передачі
Заводський номер
CF188-061005
Кількість на модель
1
№
25
Назва деталі
Диск __NT__0__x__NT__1__x__NT__2__
Заводський номер
CF188-061003
Кількість на модель
1
№
26
Назва деталі
Кришка
Заводський номер
CF188-061002
Кількість на модель
1
№
27
Назва деталі
Вал перемикання передач
Заводський номер
CF188-060004
Кількість на модель
1
№
28
Назва деталі
Гайка ведучого валу
Заводський номер
CF188-060003
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце стопорне | CF188-061007 | 4 | 4 | 1 | |||
| 2 | Шестерня редуктора ведена | CF188-062102 | 1 | 1 | 2 | |||
| 3 | Приводний вал | CF188-062101 | 1 | 1 | 3 | |||
| 4 | Подшипник | 6305 | 1 | 1 | 4 | |||
| 5 | Корпус подшипника приводного вала | CF188-062103 | 1 | 1 | 5 | |||
| 6 | Bolt Mx | 172MM-060011 | 4 | 4 | 6 | |||
| 7 | Пластина підшипника притискна | CF188-062104 | 2 | 2 | 7 | |||
| 8 | Гвинт M8х | [Винт M8х25 GB/T2673/M8x25] | 4 | 4 | 8 | |||
| 9 | Шайба регулювальна (мм, мм, мм, мм, мм) | CF188-062105 | 1 | 1 | 9 | |||
| 10 | Шестерня ведуча | CF188-062106 | 1 | 1 | 10 | |||
| 11 | Контргайка приводного вала | CF188-062107 | 1 | 1 | 11 | |||
| 12 | Кільце стопорне | [Кольцо стопорное GB/T894.1/20] | 1 | 1 | 12 | |||
| 14 | Диск __NT__0__x__NT__1__x__NT__2__ | CF188-061012 | 2 | 2 | 14 | |||
| 15 | Голчастий підшипник K20X26X12 | [Игольчатый подшипник NTN-K20X26X12(ISO)] | 1 | 1 | 15 | |||
| 16 | Колесо зубчасте заднього ходу | CF188-061013 | 1 | 1 | 16 | |||
| 17 | Ланцюг заднього ходу | CF188-069000 | 1 | 1 | 17 | |||
| 18 | Шестерня вихідна приводна | CF188-061011 | 1 | 1 | 18 | |||
| 19 | Вал ведений | CF188-061001 | 1 | 1 | 19 | |||
| 20 | Шайба шліцьова | CF188-061008 | 2 | 2 | 20 | |||
| 21 | Втулка приводу підвищеної передачі | CF188-061009 | 1 | 1 | 21 | |||
| 22 | Шестерня ведена підвищеної передачі | CF188-061010 | 1 | 1 | 22 | |||
| 23 | Втулка ковзання перемикання передач | CF188-061006 | 1 | 1 | 23 | |||
| 24 | Втулка приводу зниженої передачі | CF188-061004 | 1 | 1 | 24 | |||
| 25 | Шестерня ведена зниженої передачі | CF188-061005 | 1 | 1 | 25 | |||
| 26 | Диск __NT__0__x__NT__1__x__NT__2__ | CF188-061003 | 1 | 1 | 26 | |||
| 27 | Кришка | CF188-061002 | 1 | 1 | 27 | |||
| 28 | Вал перемикання передач | CF188-060004 | 1 | 1 | 28 | |||
| 29 | Гайка ведучого валу | CF188-060003 | 1 | 1 | 29 |
