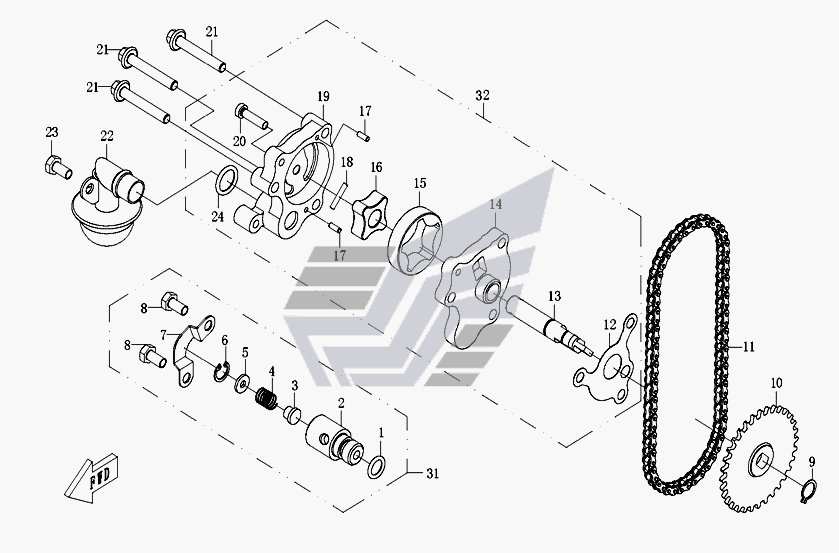

Насос масляний CF188-
100%
Назва деталі
Кільце х
Заводський номер
CF188-073002
Кількість на модель
1
№
1
Назва деталі
Корпус клапана
Заводський номер
CF188-073001
Кількість на модель
1
№
2
Назва деталі
Пробка клапана
Заводський номер
CF188-073003
Кількість на модель
1
№
3
Назва деталі
Пружина клапана
Заводський номер
CF188-073004
Кількість на модель
1
№
4
Назва деталі
Шайба
Заводський номер
CF188-073005
Кількість на модель
1
№
5
Назва деталі
Кільце стопорне-
Заводський номер
[Кольцо стопорное 12 GB/T893.1-1986]
Кількість на модель
1
№
6
Назва деталі
Притискна смуга клапана
Заводський номер
CF188-073006
Кількість на модель
1
№
7
Назва деталі
Болт Mx-
Заводський номер
[Болт М6х12 GB/T5781-2000]
Кількість на модель
2
№
8
Назва деталі
Кільце стопорне-
Заводський номер
[Кольцо стопорное 11 GB/T894.1-1986]
Кількість на модель
1
№
9
Назва деталі
Зірочка насоса масляного
Заводський номер
CF188-070003
Кількість на модель
1
№
10
Назва деталі
Ланцюг масляного насоса
Заводський номер
CF188-074000
Кількість на модель
1
№
11
Назва деталі
Шайба насоса
Заводський номер
CF188-070002
Кількість на модель
1
№
12
Назва деталі
Вал насоса
Заводський номер
CF188-071001
Кількість на модель
1
№
13
Назва деталі
Кришка ротора
Заводський номер
CF188-071002
Кількість на модель
1
№
14
Назва деталі
Ротор насоса зовнішній
Заводський номер
CF188-071005
Кількість на модель
1
№
15
Назва деталі
Ротор насоса внутрішній
Заводський номер
CF188-071006
Кількість на модель
1
№
16
Назва деталі
Штифт
Заводський номер
CF188-071003
Кількість на модель
2
№
17
Назва деталі
Штифт
Заводський номер
CF188-071007
Кількість на модель
1
№
18
Назва деталі
Корпус насоса
Заводський номер
CF188-071004
Кількість на модель
1
№
19
Назва деталі
Гвинт Mx-
Заводський номер
[Винт М5х20 GB/T822-2000]
Кількість на модель
1
№
20
Назва деталі
Bolt Mx
Заводський номер
152MI-013009
Кількість на модель
3
№
21
Назва деталі
Фільтр масляний
Заводський номер
CF188-072000
Кількість на модель
1
№
22
Назва деталі
Bolt Mx
Заводський номер
172MI-090008
Кількість на модель
1
№
23
Назва деталі
Кільце х
Заводський номер
CF188-071008
Кількість на модель
1
№
24
Назва деталі
Клапан перепускний у зборі
Заводський номер
CF188-073000
Кількість на модель
1
№
31
Назва деталі
Насос масляний у зборі
Заводський номер
CF188-071000
Кількість на модель
1
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце х | CF188-073002 | 1 | 1 | 1 | |||
| 2 | Корпус клапана | CF188-073001 | 1 | 1 | 2 | |||
| 3 | Пробка клапана | CF188-073003 | 1 | 1 | 3 | |||
| 4 | Пружина клапана | CF188-073004 | 1 | 1 | 4 | |||
| 5 | Шайба | CF188-073005 | 1 | 1 | 5 | |||
| 6 | Кільце стопорне- | [Кольцо стопорное 12 GB/T893.1-1986] | 1 | 1 | 6 | |||
| 7 | Притискна смуга клапана | CF188-073006 | 1 | 1 | 7 | |||
| 8 | Болт Mx- | [Болт М6х12 GB/T5781-2000] | 2 | 2 | 8 | |||
| 9 | Кільце стопорне- | [Кольцо стопорное 11 GB/T894.1-1986] | 1 | 1 | 9 | |||
| 10 | Зірочка насоса масляного | CF188-070003 | 1 | 1 | 10 | |||
| 11 | Ланцюг масляного насоса | CF188-074000 | 1 | 1 | 11 | |||
| 12 | Шайба насоса | CF188-070002 | 1 | 1 | 12 | |||
| 13 | Вал насоса | CF188-071001 | 1 | 1 | 13 | |||
| 14 | Кришка ротора | CF188-071002 | 1 | 1 | 14 | |||
| 15 | Ротор насоса зовнішній | CF188-071005 | 1 | 1 | 15 | |||
| 16 | Ротор насоса внутрішній | CF188-071006 | 1 | 1 | 16 | |||
| 17 | Штифт | CF188-071003 | 2 | 2 | 17 | |||
| 18 | Штифт | CF188-071007 | 1 | 1 | 18 | |||
| 19 | Корпус насоса | CF188-071004 | 1 | 1 | 19 | |||
| 20 | Гвинт Mx- | [Винт М5х20 GB/T822-2000] | 1 | 1 | 20 | |||
| 21 | Bolt Mx | 152MI-013009 | 3 | 3 | 21 | |||
| 22 | Фільтр масляний | CF188-072000 | 1 | 1 | 22 | |||
| 23 | Bolt Mx | 172MI-090008 | 1 | 1 | 23 | |||
| 24 | Кільце х | CF188-071008 | 1 | 1 | 24 | |||
| 31 | Клапан перепускний у зборі | CF188-073000 | 1 | 1 | 31 | |||
| 32 | Насос масляний у зборі | CF188-071000 | 1 | 1 | 32 |
