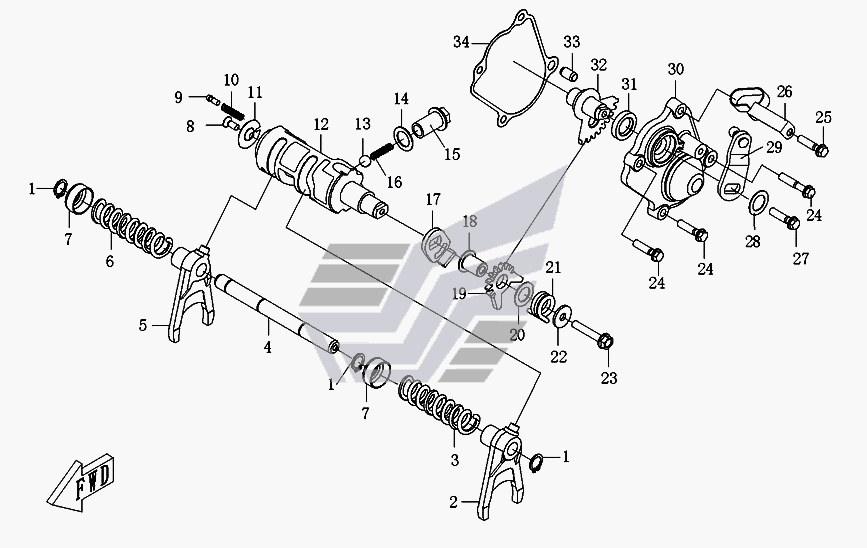

Трансмісія CF188-
100%
Назва деталі
Кільце стопорне
Заводський номер
[Кольцо стопорное GB/T894.1/12]
Кількість на модель
3
№
1
Назва деталі
Вилка вибору передачі, ліва
Заводський номер
CF188-063002
Кількість на модель
1
№
2
Назва деталі
Пружина вилки вибору передачі
Заводський номер
CF188-063003
Кількість на модель
1
№
3
Назва деталі
Вал вилки
Заводський номер
CF188-063001
Кількість на модель
1
№
4
Назва деталі
Вилка вибору передачі, права
Заводський номер
CF188-063004
Кількість на модель
1
№
5
Назва деталі
Пружина вилки вибору передачі
Заводський номер
CF188-063005
Кількість на модель
1
№
6
Назва деталі
Втулка пружины
Заводський номер
CF188-063006
Кількість на модель
2
№
7
Назва деталі
Кріпильний гвинт Т
Заводський номер
CF188-064002
Кількість на модель
1
№
8
Назва деталі
Контактний штифт
Заводський номер
CF188-064003
Кількість на модель
1
№
9
Назва деталі
Пружина контактного штифта
Заводський номер
CF188-064004
Кількість на модель
1
№
10
Назва деталі
Шайба обмежувальна
Заводський номер
CF188-064001
Кількість на модель
1
№
11
Назва деталі
Барабан направляючий вибору передач
Заводський номер
CF188-064005
Кількість на модель
1
№
12
Назва деталі
Кулька фрикційна
Заводський номер
[Шарик фрикционный GB/T308/3/8]
Кількість на модель
1
№
13
Назва деталі
Шайба хх
Заводський номер
CF188-068002
Кількість на модель
1
№
14
Назва деталі
Болт з отвором Мх
Заводський номер
CF188-068001
Кількість на модель
1
№
15
Назва деталі
Пружина кульки фрикційної
Заводський номер
CF188-068003
Кількість на модель
1
№
16
Назва деталі
Шайба зубчастого сектора
Заводський номер
CF188-065201
Кількість на модель
1
№
17
Назва деталі
Вал зубчастого сектора
Заводський номер
CF188-065202
Кількість на модель
1
№
18
Назва деталі
Зубчастий сектор
Заводський номер
CF188-065203
Кількість на модель
1
№
19
Назва деталі
Шайба хх
Заводський номер
CF188-065204
Кількість на модель
1
№
20
Назва деталі
Пружина зубчастого сектора
Заводський номер
CF188-065205
Кількість на модель
1
№
21
Назва деталі
Прокладка хх
Заводський номер
CF188-065206
Кількість на модель
1
№
22
Назва деталі
Bolt Mx
Заводський номер
152MI-013008
Кількість на модель
1
№
23
Назва деталі
Bolt Mx
Заводський номер
152MI-021017
Кількість на модель
3
№
24
Назва деталі
Bolt Mx
Заводський номер
152MI-080012
Кількість на модель
1
№
25
Назва деталі
Скоба
Заводський номер
CF188-065004
Кількість на модель
1
№
26
Назва деталі
Bolt Mx
Заводський номер
152MI-023010
Кількість на модель
1
№
27
Назва деталі
Важіль перемикання передач
Заводський номер
CF188-065300
Кількість на модель
1
№
29
Назва деталі
Кришка корпусу перемикання передач
Заводський номер
CF188-065001
Кількість на модель
1
№
30
Назва деталі
Манжета SD
Заводський номер
CF188-065002
Кількість на модель
1
№
31
Назва деталі
Сектор ведучий селектора передач
Заводський номер
CF188-065100
Кількість на модель
1
№
32
Назва деталі
Штифт х
Заводський номер
152MI-080008
Кількість на модель
1
№
33
Назва деталі
Прокладка корпусу перемикання передач
Заводський номер
CF188-065003
Кількість на модель
1
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце стопорне | [Кольцо стопорное GB/T894.1/12] | 3 | 3 | 1 | |||
| 2 | Вилка вибору передачі, ліва | CF188-063002 | 1 | 1 | 2 | |||
| 3 | Пружина вилки вибору передачі | CF188-063003 | 1 | 1 | 3 | |||
| 4 | Вал вилки | CF188-063001 | 1 | 1 | 4 | |||
| 5 | Вилка вибору передачі, права | CF188-063004 | 1 | 1 | 5 | |||
| 6 | Пружина вилки вибору передачі | CF188-063005 | 1 | 1 | 6 | |||
| 7 | Втулка пружины | CF188-063006 | 2 | 2 | 7 | |||
| 8 | Кріпильний гвинт Т | CF188-064002 | 1 | 1 | 8 | |||
| 9 | Контактний штифт | CF188-064003 | 1 | 1 | 9 | |||
| 10 | Пружина контактного штифта | CF188-064004 | 1 | 1 | 10 | |||
| 11 | Шайба обмежувальна | CF188-064001 | 1 | 1 | 11 | |||
| 12 | Барабан направляючий вибору передач | CF188-064005 | 1 | 1 | 12 | |||
| 13 | Кулька фрикційна | [Шарик фрикционный GB/T308/3/8] | 1 | 1 | 13 | |||
| 14 | Шайба хх | CF188-068002 | 1 | 1 | 14 | |||
| 15 | Болт з отвором Мх | CF188-068001 | 1 | 1 | 15 | |||
| 16 | Пружина кульки фрикційної | CF188-068003 | 1 | 1 | 16 | |||
| 17 | Шайба зубчастого сектора | CF188-065201 | 1 | 1 | 17 | |||
| 18 | Вал зубчастого сектора | CF188-065202 | 1 | 1 | 18 | |||
| 19 | Зубчастий сектор | CF188-065203 | 1 | 1 | 19 | |||
| 20 | Шайба хх | CF188-065204 | 1 | 1 | 20 | |||
| 21 | Пружина зубчастого сектора | CF188-065205 | 1 | 1 | 21 | |||
| 22 | Прокладка хх | CF188-065206 | 1 | 1 | 22 | |||
| 23 | Bolt Mx | 152MI-013008 | 1 | 1 | 23 | |||
| 24 | Bolt Mx | 152MI-021017 | 3 | 3 | 24 | |||
| 25 | Bolt Mx | 152MI-080012 | 1 | 1 | 25 | |||
| 26 | Скоба | CF188-065004 | 1 | 1 | 26 | |||
| 27 | Bolt Mx | 152MI-023010 | 1 | 1 | 27 | |||
| 29 | Важіль перемикання передач | CF188-065300 | 1 | 1 | 29 | |||
| 30 | Кришка корпусу перемикання передач | CF188-065001 | 1 | 1 | 30 | |||
| 31 | Манжета SD | CF188-065002 | 1 | 1 | 31 | |||
| 32 | Сектор ведучий селектора передач | CF188-065100 | 1 | 1 | 32 | |||
| 33 | Штифт х | 152MI-080008 | 1 | 1 | 33 | |||
| 34 | Прокладка корпусу перемикання передач | CF188-065003 | 1 | 1 | 34 |
