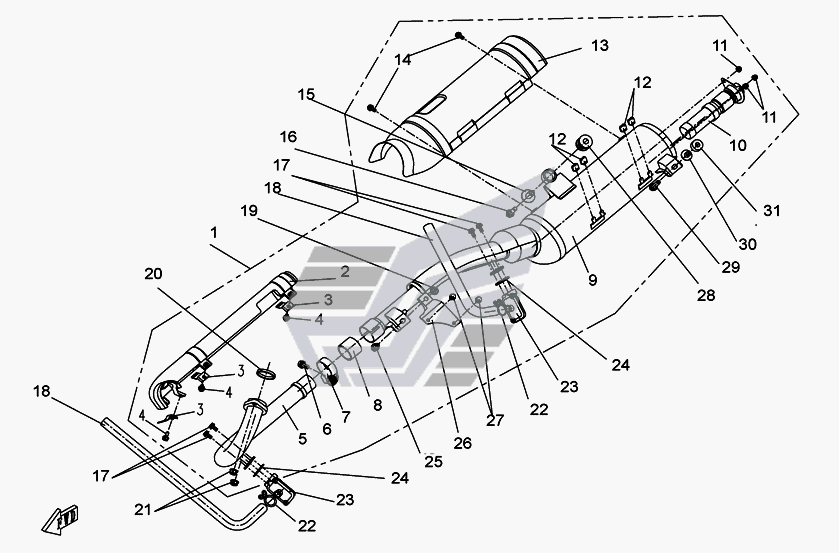

Випускна система
100%
Назва деталі
Випускна система в зборі
Заводський номер
901-02.01.00A
Кількість на модель
№
1
Назва деталі
Захист випускної труби
Заводський номер
901-02.01.20
Кількість на модель
1
№
2
Назва деталі
Фіксатор
Заводський номер
901-02.01.01
Кількість на модель
3
№
3
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М6х20 GB5789]
Кількість на модель
3
№
4
Назва деталі
Випускна труба
Заводський номер
901-02.01.10
Кількість на модель
1
№
5
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М8х25 GB5789]
Кількість на модель
1
№
6
Назва деталі
З'єднувальний хомут
Заводський номер
901-02.01.60
Кількість на модель
1
№
7
Назва деталі
Комір
Заводський номер
901-02.01.02
Кількість на модель
1
№
8
Назва деталі
Глушник
Заводський номер
901-02.01.30A
Кількість на модель
1
№
9
Назва деталі
Хвостовик
Заводський номер
901-02.01.50
Кількість на модель
1
№
10
Назва деталі
Гайка GB923 M6
Заводський номер
[Гайка GB923 M6]
Кількість на модель
3
№
11
Назва деталі
Демпфуючий елемент зовнішнього корпусу глушника
Заводський номер
605-02.01.06
Кількість на модель
4
№
12
Назва деталі
Теплоізоляційне покриття глушника
Заводський номер
901-02.01.40
Кількість на модель
1
№
13
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М6х12 GB5789]
Кількість на модель
2
№
14
Назва деталі
Розпірка глушника
Заводський номер
901-02.03.00
Кількість на модель
1
№
15
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М8х40 GB5789]
Кількість на модель
1
№
16
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М6х10 GB5789]
Кількість на модель
4
№
17
Назва деталі
Впускний повітряний шланг контрольного клапана
Заводський номер
901-02.00.04
Кількість на модель
2
№
18
Назва деталі
Гайка GB6187
Заводський номер
[Гайка GB6187]
Кількість на модель
1
№
19
Назва деталі
Прокладка системи випуску
Заводський номер
CF188-022300
Кількість на модель
1
№
20
Назва деталі
З'єднувальна гайка випускного патрубка
Заводський номер
CF250T-440001
Кількість на модель
2
№
21
Назва деталі
Затискач A16х
Заводський номер
[Зажим QC/T621 A16х1.5]
Кількість на модель
2
№
22
Назва деталі
Дозуючий клапан
Заводський номер
803-02.01.20
Кількість на модель
2
№
23
Назва деталі
Прокладка дозуючого клапана
Заводський номер
803-02.01.01
Кількість на модель
2
№
24
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М8х20 GB5789]
Кількість на модель
1
№
25
Назва деталі
Передній опорний кронштейн глушника
Заводський номер
901-02.00.03
Кількість на модель
1
№
26
Назва деталі
Гумова прокладка глушника
Заводський номер
901-02.00.01
Кількість на модель
1
№
28
Назва деталі
Гумова прокладка глушника
Заводський номер
901-02.00.02
Кількість на модель
2
№
30
Назва деталі
Розпірка глушника
Заводський номер
901-02.04.00
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Випускна система в зборі | 901-02.01.00A | 1 | |||||
| 2 | Захист випускної труби | 901-02.01.20 | 1 | 1 | 2 | |||
| 3 | Фіксатор | 901-02.01.01 | 3 | 3 | 3 | |||
| 4 | Болт Mh GB5789 | [Болт М6х20 GB5789] | 3 | 3 | 4 | |||
| 5 | Випускна труба | 901-02.01.10 | 1 | 1 | 5 | |||
| 6 | Болт Mh GB5789 | [Болт М8х25 GB5789] | 1 | 1 | 6 | |||
| 7 | З'єднувальний хомут | 901-02.01.60 | 1 | 1 | 7 | |||
| 8 | Комір | 901-02.01.02 | 1 | 1 | 8 | |||
| 9 | Глушник | 901-02.01.30A | 1 | 1 | 9 | |||
| 10 | Хвостовик | 901-02.01.50 | 1 | 1 | 10 | |||
| 11 | Гайка GB923 M6 | [Гайка GB923 M6] | 3 | 3 | 11 | |||
| 12 | Демпфуючий елемент зовнішнього корпусу глушника | 605-02.01.06 | 4 | 4 | 12 | |||
| 13 | Теплоізоляційне покриття глушника | 901-02.01.40 | 1 | 1 | 13 | |||
| 14 | Болт Mh GB5789 | [Болт М6х12 GB5789] | 2 | 2 | 14 | |||
| 15 | Розпірка глушника | 901-02.03.00 | 1 | 1 | 15 | |||
| 16 | Болт Mh GB5789 | [Болт М8х40 GB5789] | 1 | 1 | 16 | |||
| 17 | Болт Mh GB5789 | [Болт М6х10 GB5789] | 4 | 4 | 17 | |||
| 18 | Впускний повітряний шланг контрольного клапана | 901-02.00.04 | 2 | 2 | 18 | |||
| 19 | Гайка GB6187 | [Гайка GB6187] | 1 | 1 | 19 | |||
| 20 | Прокладка системи випуску | CF188-022300 | 1 | 1 | 20 | |||
| 21 | З'єднувальна гайка випускного патрубка | CF250T-440001 | 2 | 2 | 21 | |||
| 22 | Затискач A16х | [Зажим QC/T621 A16х1.5] | 2 | 2 | 22 | |||
| 23 | Дозуючий клапан | 803-02.01.20 | 2 | 2 | 23 | |||
| 24 | Прокладка дозуючого клапана | 803-02.01.01 | 2 | 2 | 24 | |||
| 25 | Болт Mh GB5789 | [Болт М8х20 GB5789] | 1 | 1 | 25 | |||
| 26 | Передній опорний кронштейн глушника | 901-02.00.03 | 1 | 1 | 26 | |||
| 28 | Гумова прокладка глушника | 901-02.00.01 | 1 | 1 | 28 | |||
| 30 | Гумова прокладка глушника | 901-02.00.02 | 2 | 2 | 30 | |||
| 31 | Розпірка глушника | 901-02.04.00 | 1 | 1 | 31 |
