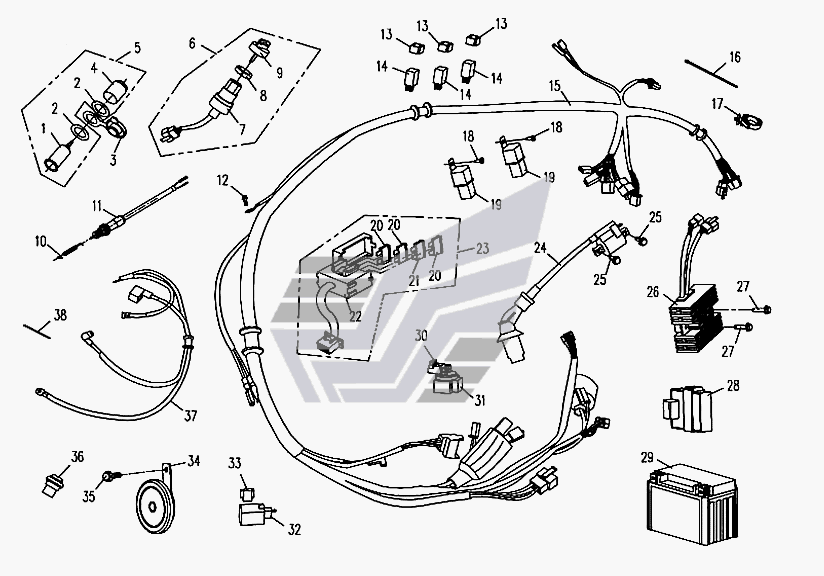

Електричне обладнання
100%
Назва деталі
Внутрішній корпус прикурювача
Заводський номер
901-15.07.01
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
901-15.07.02
Кількість на модель
2
№
2
Назва деталі
Пилозахисний ковпачок прикурювача
Заводський номер
901-15.00.01
Кількість на модель
1
№
3
Назва деталі
Зовнішній корпус прикурювача
Заводський номер
901-15.07.03
Кількість на модель
1
№
4
Назва деталі
Прикурювач
Заводський номер
901-15.07.00
Кількість на модель
1
№
5
Назва деталі
Вимикач запалювання
Заводський номер
901-01.01.10
Кількість на модель
1
№
6
Назва деталі
Корпус вимикача запалювання
Заводський номер
901-01.01.01
Кількість на модель
1
№
7
Назва деталі
Кріпильна гайка вимикача запалювання
Заводський номер
901-01.01.02
Кількість на модель
1
№
8
Назва деталі
Ключ
Заводський номер
901-01.01.03
Кількість на модель
1
№
9
Назва деталі
Пружина вимикача гальма
Заводський номер
901-08.02.03
Кількість на модель
1
№
10
Назва деталі
Вимикач заднього гальма
Заводський номер
901-15.05.00
Кількість на модель
1
№
11
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М6х12 GB5789]
Кількість на модель
1
№
12
Назва деталі
Гумове кільце допоміжного реле
Заводський номер
901-15.00.02
Кількість на модель
3
№
13
Назва деталі
Допоміжне реле
Заводський номер
901-15.03.50
Кількість на модель
3
№
14
Назва деталі
Жгут проводов
Заводський номер
901-15.01.00A
Кількість на модель
1
№
15
Назва деталі
З'єднувальна смуга
Заводський номер
901-15.00.04
Кількість на модель
2
№
16
Назва деталі
Затискач джгута
Заводський номер
901-15.00.05
Кількість на модель
1
№
17
Назва деталі
Кріпильний гвинт GB845 х
Заводський номер
[Крепежный винт GB845 ST4.8х16]
Кількість на модель
2
№
18
Назва деталі
Паралельне реле
Заводський номер
803-15.14.00
Кількість на модель
2
№
19
Назва деталі
Запобіжник А
Заводський номер
901-15.06.01
Кількість на модель
3
№
20
Назва деталі
Запобіжник А
Заводський номер
901-15.06.02
Кількість на модель
1
№
21
Назва деталі
Кришка коробки запобіжників
Заводський номер
901-15.06.03
Кількість на модель
1
№
22
Назва деталі
КОРОБКА ЗАХИСНИХ ПРИСТРОЇВ
Заводський номер
901-15.06.00
Кількість на модель
1
№
23
Назва деталі
Котушка запалювання
Заводський номер
CF188-152000
Кількість на модель
1
№
24
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М6х20 GB5789]
Кількість на модель
2
№
25
Назва деталі
Регулятор/випрямляч
Заводський номер
CF188-151000
Кількість на модель
1
№
26
Назва деталі
Гвинт Мх Gb5789
Заводський номер
[Винт М6х25 GB5789]
Кількість на модель
2
№
27
Назва деталі
Вузол CDI
Заводський номер
CF188-153000
Кількість на модель
1
№
28
Назва деталі
Аккумулятор
Заводський номер
12V 18Ah
Кількість на модель
1
№
29
Назва деталі
Запобіжник А
Заводський номер
901-15.03.01
Кількість на модель
1
№
30
Назва деталі
Реле стартера
Заводський номер
901-15.03.10
Кількість на модель
1
№
31
Назва деталі
Переривник покажчиків повороту
Заводський номер
901-15.03.40
Кількість на модель
1
№
32
Назва деталі
Прокладка переривника покажчиків повороту
Заводський номер
CF250T-470003
Кількість на модель
1
№
33
Назва деталі
Сигнал
Заводський номер
50215070000
Кількість на модель
1
№
34
Назва деталі
Болт Mh GB5789
Заводський номер
[Болт М8х14 GB5789]
Кількість на модель
1
№
35
Назва деталі
Паркувальний вимикач
Заводський номер
CF250T-342000
Кількість на модель
1
№
36
Назва деталі
Первинний джгут
Заводський номер
901-15.02.00A
Кількість на модель
1
№
37
Назва деталі
З'єднувальна смуга
Заводський номер
CF250T-470008
Кількість на модель
6
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Внутрішній корпус прикурювача | 901-15.07.01 | 1 | 1 | 1 | |||
| 2 | Прокладка | 901-15.07.02 | 2 | 2 | 2 | |||
| 3 | Пилозахисний ковпачок прикурювача | 901-15.00.01 | 1 | 1 | 3 | |||
| 4 | Зовнішній корпус прикурювача | 901-15.07.03 | 1 | 1 | 4 | |||
| 5 | Прикурювач | 901-15.07.00 | 1 | 1 | 5 | |||
| 6 | Вимикач запалювання | 901-01.01.10 | 1 | 1 | 6 | |||
| 7 | Корпус вимикача запалювання | 901-01.01.01 | 1 | 1 | 7 | |||
| 8 | Кріпильна гайка вимикача запалювання | 901-01.01.02 | 1 | 1 | 8 | |||
| 9 | Ключ | 901-01.01.03 | 1 | 1 | 9 | |||
| 10 | Пружина вимикача гальма | 901-08.02.03 | 1 | 1 | 10 | |||
| 11 | Вимикач заднього гальма | 901-15.05.00 | 1 | 1 | 11 | |||
| 12 | Болт Mh GB5789 | [Болт М6х12 GB5789] | 1 | 1 | 12 | |||
| 13 | Гумове кільце допоміжного реле | 901-15.00.02 | 3 | 3 | 13 | |||
| 14 | Допоміжне реле | 901-15.03.50 | 3 | 3 | 14 | |||
| 15 | Жгут проводов | 901-15.01.00A | 1 | 1 | 15 | |||
| 16 | З'єднувальна смуга | 901-15.00.04 | 2 | 2 | 16 | |||
| 17 | Затискач джгута | 901-15.00.05 | 1 | 1 | 17 | |||
| 18 | Кріпильний гвинт GB845 х | [Крепежный винт GB845 ST4.8х16] | 2 | 2 | 18 | |||
| 19 | Паралельне реле | 803-15.14.00 | 2 | 2 | 19 | |||
| 20 | Запобіжник А | 901-15.06.01 | 3 | 3 | 20 | |||
| 21 | Запобіжник А | 901-15.06.02 | 1 | 1 | 21 | |||
| 22 | Кришка коробки запобіжників | 901-15.06.03 | 1 | 1 | 22 | |||
| 23 | КОРОБКА ЗАХИСНИХ ПРИСТРОЇВ | 901-15.06.00 | 1 | 1 | 23 | |||
| 24 | Котушка запалювання | CF188-152000 | 1 | 1 | 24 | |||
| 25 | Болт Mh GB5789 | [Болт М6х20 GB5789] | 2 | 2 | 25 | |||
| 26 | Регулятор/випрямляч | CF188-151000 | 1 | 1 | 26 | |||
| 27 | Гвинт Мх Gb5789 | [Винт М6х25 GB5789] | 2 | 2 | 27 | |||
| 28 | Вузол CDI | CF188-153000 | 1 | 1 | 28 | |||
| 29 | Аккумулятор | 12V 18Ah | 1 | 1 | 29 | |||
| 30 | Запобіжник А | 901-15.03.01 | 1 | 1 | 30 | |||
| 31 | Реле стартера | 901-15.03.10 | 1 | 1 | 31 | |||
| 32 | Переривник покажчиків повороту | 901-15.03.40 | 1 | 1 | 32 | |||
| 33 | Прокладка переривника покажчиків повороту | CF250T-470003 | 1 | 1 | 33 | |||
| 34 | Сигнал | 50215070000 | 1 | 1 | 34 | |||
| 35 | Болт Mh GB5789 | [Болт М8х14 GB5789] | 1 | 1 | 35 | |||
| 36 | Паркувальний вимикач | CF250T-342000 | 1 | 1 | 36 | |||
| 37 | Первинний джгут | 901-15.02.00A | 1 | 1 | 37 | |||
| 38 | З'єднувальна смуга | CF250T-470008 | 6 | 6 | 38 |
