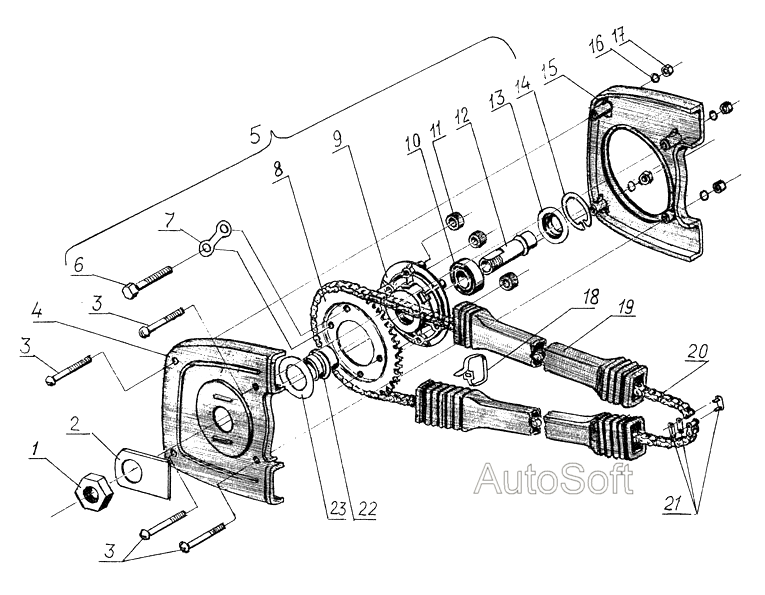

Головна передача
100%
Назва деталі
Головна передача
Заводський номер
3.1135-240001-06
Кількість на модель
1
№
Назва деталі
Горіх
Заводський номер
3.112-24157
Кількість на модель
1
№
1
Назва деталі
Упор
Заводський номер
3.1121-24144
Кількість на модель
1
№
2
Назва деталі
Гвинт М- х
Заводський номер
220090
Кількість на модель
4
№
3
Назва деталі
Кожух
Заводський номер
3.112-24137Б
Кількість на модель
1
№
4
Назва деталі
Муфта
Заводський номер
3.11211-24122A
Кількість на модель
1
№
5
Назва деталі
гвинт
Заводський номер
201457
Кількість на модель
4
№
6
Назва деталі
Тарілка
Заводський номер
3.112-24129
Кількість на модель
2
№
7
Назва деталі
Напрямна зірка
Заводський номер
3.11211-24128
Кількість на модель
1
№
8
Назва деталі
Маточина зірочки
Заводський номер
3.112-24135Б
Кількість на модель
1
№
9
Назва деталі
Підшипник
Заводський номер
60204
Кількість на модель
1
№
10
Назва деталі
Втулка
Заводський номер
3.112-24133
Кількість на модель
6
№
11
Назва деталі
Полуось
Заводський номер
3.112-24130
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
3.112-24132
Кількість на модель
1
№
13
Назва деталі
Кільце В
Заводський номер
3.111-10450
Кількість на модель
1
№
14
Назва деталі
Кришка
Заводський номер
3.112-24136Г
Кількість на модель
1
№
15
Назва деталі
Диск 5T
Заводський номер
252153
Кількість на модель
4
№
16
Назва деталі
Гайка М5-6Н
Заводський номер
250464
Кількість на модель
4
№
17
Назва деталі
Кріпильна стрічка
Заводський номер
105-24125
Кількість на модель
2
№
18
Назва деталі
Чохол ланцюга
Заводський номер
3.113-24124A
Кількість на модель
2
№
19
Назва деталі
Ланцюг (115 ланок)
Заводський номер
ПР 12,7-18,2
Кількість на модель
1
№
20
Назва деталі
З'єднувальний елемент
Заводський номер
С-ПР 12,7-18,2
Кількість на модель
1
№
21
Назва деталі
Втулка
Заводський номер
3.1121-24159
Кількість на модель
1
№
22
Назва деталі
Шайба
Заводський номер
3.1121-24145
Кількість на модель
1
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Головна передача | 3.1135-240001-06 | 1 | 1 | |||||
| 1 | Горіх | 3.112-24157 | 1 | 1 | 1 | |||
| 2 | Упор | 3.1121-24144 | 1 | 1 | 2 | |||
| 3 | Гвинт М- х | 220090 | 4 | 4 | 3 | |||
| 4 | Кожух | 3.112-24137Б | 1 | 1 | 4 | |||
| 5 | Муфта | 3.11211-24122A | 1 | 1 | 5 | |||
| 6 | гвинт | 201457 | 4 | 4 | 6 | |||
| 7 | Тарілка | 3.112-24129 | 2 | 2 | 7 | |||
| 8 | Напрямна зірка | 3.11211-24128 | 1 | 1 | 8 | |||
| 9 | Маточина зірочки | 3.112-24135Б | 1 | 1 | 9 | |||
| 10 | Підшипник | 60204 | 1 | 1 | 10 | |||
| 11 | Втулка | 3.112-24133 | 6 | 6 | 11 | |||
| 12 | Полуось | 3.112-24130 | 1 | 1 | 12 | |||
| 13 | Кришка | 3.112-24132 | 1 | 1 | 13 | |||
| 14 | Кільце В | 3.111-10450 | 1 | 1 | 14 | |||
| 15 | Кришка | 3.112-24136Г | 1 | 1 | 15 | |||
| 16 | Диск 5T | 252153 | 4 | 4 | 16 | |||
| 17 | Гайка М5-6Н | 250464 | 4 | 4 | 17 | |||
| 18 | Кріпильна стрічка | 105-24125 | 2 | 2 | 18 | |||
| 19 | Чохол ланцюга | 3.113-24124A | 2 | 2 | 19 | |||
| 20 | Ланцюг (115 ланок) | ПР 12,7-18,2 | 1 | 1 | 20 | |||
| 21 | З'єднувальний елемент | С-ПР 12,7-18,2 | 1 | 1 | 21 | |||
| 22 | Втулка | 3.1121-24159 | 1 | 1 | 22 | |||
| 23 | Шайба | 3.1121-24145 | 1 | 1 | 23 |
