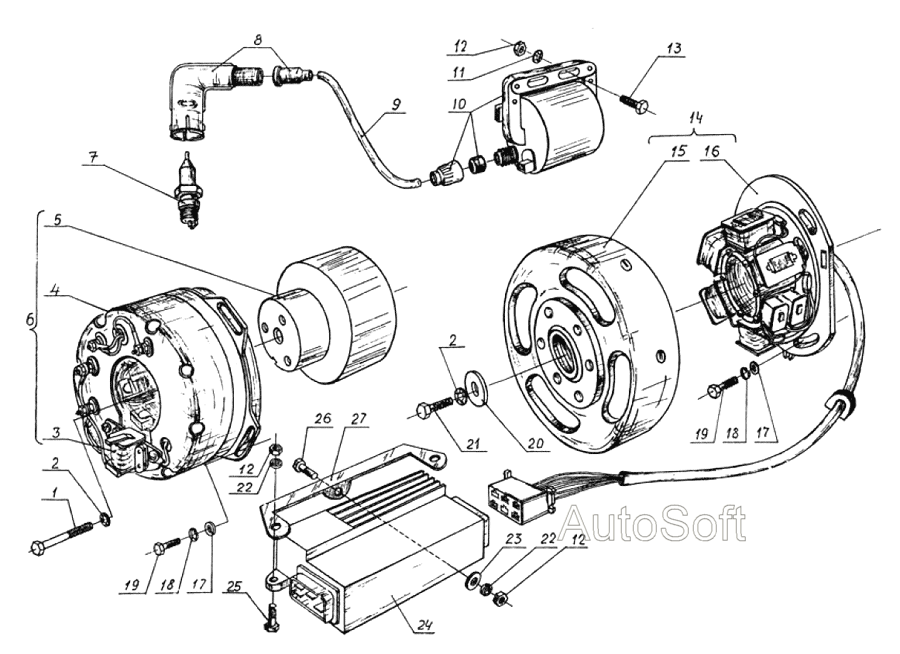

Система запалювання
100%
Назва деталі
Спеціальний болт
Заводський номер
3.111-37105
Кількість на модель
1
№
1
Назва деталі
Шайба із зубцями 7
Заводський номер
362675
Кількість на модель
1
№
2
Назва деталі
Статор датчика
Заводський номер
43.3701-100500
Кількість на модель
1
№
3
Назва деталі
Статор
Заводський номер
43.3701-100105
Кількість на модель
1
№
4
Назва деталі
Ротор
Заводський номер
43А.3701-200205
Кількість на модель
1
№
5
Назва деталі
Генератор
Заводський номер
43А.3701-100010
Кількість на модель
1
№
6
Назва деталі
Свічка запалювання ОСТ-
Заводський номер
А23В
Кількість на модель
1
№
7
Назва деталі
Екранований наконечник для придушення перешкод
Заводський номер
НПЭ
Кількість на модель
1
№
8
Назва деталі
Провід L=190 мм
Заводський номер
ПВВ
Кількість на модель
1
№
9
Назва деталі
Високовольтний трансформатор
Заводський номер
2102.3705
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
252269
Кількість на модель
2
№
11
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
5
№
12
Назва деталі
Електромонтажна коробка
Заводський номер
201421
Кількість на модель
2
№
13
Назва деталі
Генератор з маховиком
Заводський номер
Р71 или ГМ 01.02
Кількість на модель
1
№
14
Назва деталі
Ротор
Заводський номер
КЛЯБ 304.143.001
Кількість на модель
1
№
15
Назва деталі
Статор
Заводський номер
Р.71.01 00
Кількість на модель
1
№
16
Назва деталі
Диск
Заводський номер
3.115-10570
Кількість на модель
3
№
17
Назва деталі
Диск 5T
Заводський номер
252153
Кількість на модель
3
№
18
Назва деталі
Болт M5х16
Заводський номер
360111
Кількість на модель
3
№
19
Назва деталі
Плоска шайба
Заводський номер
3.118-10421
Кількість на модель
1
№
20
Назва деталі
гвинт
Заводський номер
3.118-10420
Кількість на модель
1
№
21
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
3
№
22
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
1
№
23
Назва деталі
Блок
Заводський номер
262.3734
Кількість на модель
1
№
24
Назва деталі
Блок комутатор-стабілізатор
Заводський номер
94.3734
Кількість на модель
1
№
24
Назва деталі
Болт
Заводський номер
201418
Кількість на модель
2
№
25
Назва деталі
гвинт
Заводський номер
201417
Кількість на модель
1
№
26
Назва деталі
Кронштейн комутатора
Заводський номер
3.113-37261
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Спеціальний болт | 3.111-37105 | 1 | 1 | 1 | |||
| 2 | Шайба із зубцями 7 | 362675 | 1 | 1 | 2 | |||
| 3 | Статор датчика | 43.3701-100500 | 1 | 1 | 3 | |||
| 4 | Статор | 43.3701-100105 | 1 | 1 | 4 | |||
| 5 | Ротор | 43А.3701-200205 | 1 | 1 | 5 | |||
| 6 | Генератор | 43А.3701-100010 | 1 | 1 | 6 | |||
| 7 | Свічка запалювання ОСТ- | А23В | 1 | 1 | 7 | |||
| 8 | Екранований наконечник для придушення перешкод | НПЭ | 1 | 1 | 8 | |||
| 9 | Провід L=190 мм | ПВВ | 1 | 1 | 9 | |||
| 10 | Високовольтний трансформатор | 2102.3705 | 1 | 1 | 10 | |||
| 11 | Диск | 252269 | 2 | 2 | 11 | |||
| 12 | Гайка | 250508 | 5 | 5 | 12 | |||
| 13 | Електромонтажна коробка | 201421 | 2 | 2 | 13 | |||
| 14 | Генератор з маховиком | Р71 или ГМ 01.02 | 1 | 1 | 14 | |||
| 15 | Ротор | КЛЯБ 304.143.001 | 1 | 1 | 15 | |||
| 16 | Статор | Р.71.01 00 | 1 | 1 | 16 | |||
| 17 | Диск | 3.115-10570 | 3 | 3 | 17 | |||
| 18 | Диск 5T | 252153 | 3 | 3 | 18 | |||
| 19 | Болт M5х16 | 360111 | 3 | 3 | 19 | |||
| 20 | Плоска шайба | 3.118-10421 | 1 | 1 | 20 | |||
| 21 | гвинт | 3.118-10420 | 1 | 1 | 21 | |||
| 22 | Диск 6L | 252154 | 3 | 3 | 22 | |||
| 23 | Диск | 252004 | 1 | 1 | 23 | |||
| 24 | Блок | 262.3734 | 1 | 1 | 24 | |||
| 24 | Блок комутатор-стабілізатор | 94.3734 | 1 | 1 | 24 | |||
| 25 | Болт | 201418 | 2 | 2 | 25 | |||
| 26 | гвинт | 201417 | 1 | 1 | 26 | |||
| 27 | Кронштейн комутатора | 3.113-37261 | 1 | 1 | 27 |
