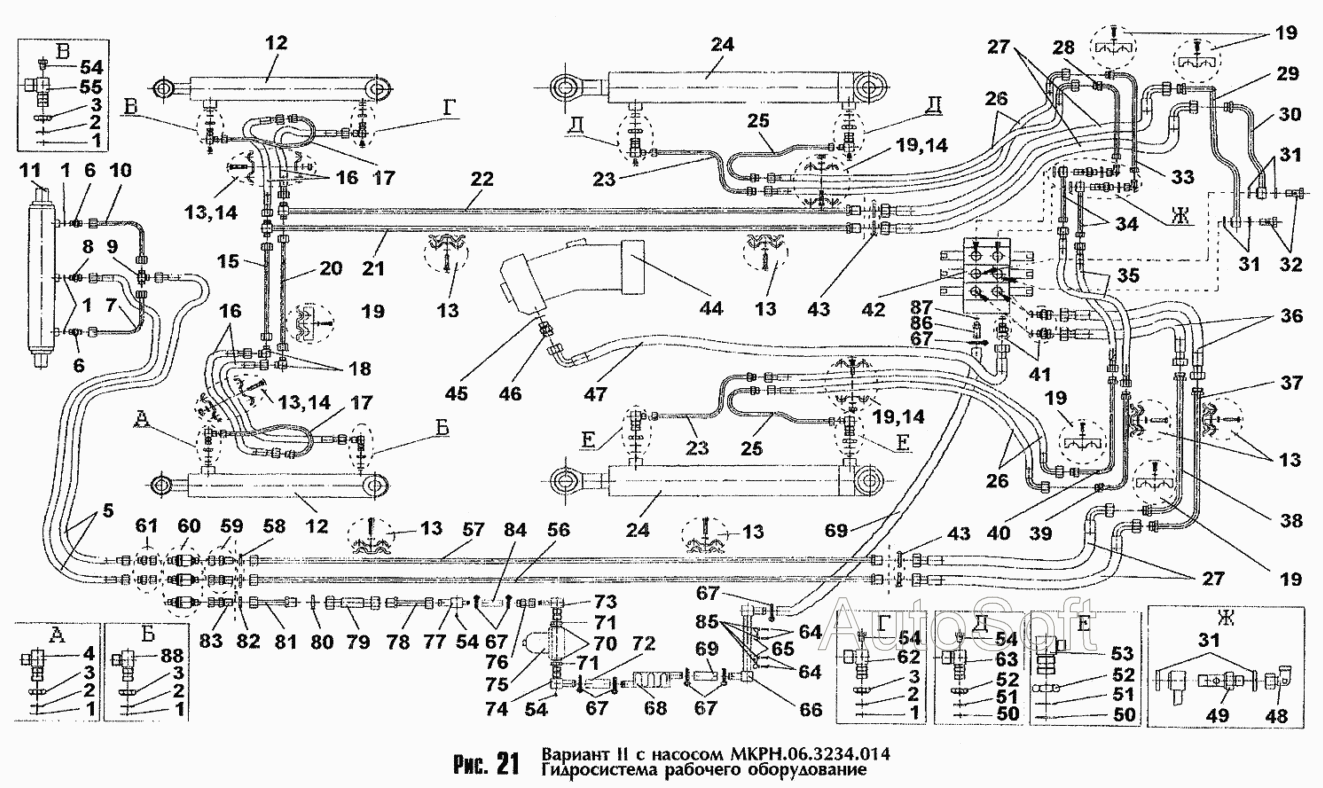

Гідросистема робочого обладнання (варіант II з насосом МКРН.)
100%
Назва деталі
КІЛЬЦО
Заводський номер
013-017-25-2-2
Кількість на модель
7
№
1
Назва деталі
Захисна шайба
Заводський номер
208А-45.05.019
Кількість на модель
4
№
2
Назва деталі
Установча гайка
Заводський номер
208А-45.05.018
Кількість на модель
4
№
3
Назва деталі
Кутник
Заводський номер
208А-43.05.007
Кількість на модель
2
№
4
Назва деталі
Рукав
Заводський номер
2SNNP13x550A60A60
Кількість на модель
2
№
5
Назва деталі
Штуцер
Заводський номер
УДГ1-01.01.004
Кількість на модель
2
№
6
Назва деталі
Трубопровід
Заводський номер
208А-45.05.155
Кількість на модель
1
№
7
Назва деталі
Штуцер
Заводський номер
УДГ1-01.01.020
Кількість на модель
1
№
8
Назва деталі
Трійник
Заводський номер
УДГ1-10.01.004
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
208А-45.05.095
Кількість на модель
1
№
10
Назва деталі
Гідроциліндр
Заводський номер
208А-46.02.100
Кількість на модель
1
№
11
Назва деталі
Гідроциліндр ковша
Заводський номер
208-43.06.000-03
Кількість на модель
2
№
12
Назва деталі
Bolt Mx
Заводський номер
[Болт М8х16]
Кількість на модель
8
№
13
Назва деталі
Скоба
Заводський номер
Д-579-0400-04
Кількість на модель
8
№
13
Назва деталі
Диск G
Заводський номер
[Шайба 8.65Г]
Кількість на модель
8
№
13
Назва деталі
Гайка M
Заводський номер
[Гайка М10]
Кількість на модель
4
№
14
Назва деталі
Трубопровід
Заводський номер
208А-45.05.135
Кількість на модель
1
№
15
Назва деталі
Рукав
Заводський номер
2SNNP13X650A60A60
Кількість на модель
4
№
16
Назва деталі
Трубопровід
Заводський номер
208А-45.05.100
Кількість на модель
2
№
17
Назва деталі
Кутник
Заводський номер
208А-45.05.016
Кількість на модель
2
№
18
Назва деталі
Диск G
Заводський номер
[Шайба 10.65Г]
Кількість на модель
5
№
19
Назва деталі
Верхня колодка
Заводський номер
208А-45.05.024
Кількість на модель
5
№
19
Назва деталі
Bolt Mx
Заводський номер
[Болт М10х30]
Кількість на модель
5
№
19
Назва деталі
Трубопровід
Заводський номер
208А-45.05.140
Кількість на модель
1
№
20
Назва деталі
Трубопровід
Заводський номер
208А-45.05.175
Кількість на модель
1
№
21
Назва деталі
Трубопровід
Заводський номер
208А-45.05.180
Кількість на модель
1
№
22
Назва деталі
Трубопровід
Заводський номер
208А-45.05.105
Кількість на модель
2
№
23
Назва деталі
Гідроциліндр стріли
Заводський номер
208А-45.05.200
Кількість на модель
2
№
24
Назва деталі
Трубопровід
Заводський номер
208А-45.05.110
Кількість на модель
2
№
25
Назва деталі
Рукав
Заводський номер
2SNNP13x650A60A61
Кількість на модель
4
№
26
Назва деталі
Рукав
Заводський номер
2SNNP13X550A60A60
Кількість на модель
4
№
27
Назва деталі
Трубопровід
Заводський номер
208А-45.05.075
Кількість на модель
1
№
28
Назва деталі
Трубопровід
Заводський номер
208А-45.05.030
Кількість на модель
1
№
29
Назва деталі
Трубопровід
Заводський номер
208А-45.05.055
Кількість на модель
1
№
30
Назва деталі
Прокладка __NT__0__М__NT__1__
Заводський номер
[Прокладка 20М3]
Кількість на модель
10
№
31
Назва деталі
Затискний болт
Заводський номер
208А-45.05.023
Кількість на модель
2
№
32
Назва деталі
Трубопровід
Заводський номер
208А-45.05.080
Кількість на модель
1
№
33
Назва деталі
Трубопровід
Заводський номер
208А-45.05.045
Кількість на модель
2
№
34
Назва деталі
Рукав
Заводський номер
2SNNP13x1250A60A60
Кількість на модель
2
№
35
Назва деталі
Рукав
Заводський номер
2SNNP16X2000A70A71
Кількість на модель
2
№
36
Назва деталі
Трубопровід
Заводський номер
208А-45.05.120
Кількість на модель
1
№
37
Назва деталі
Трубопровід
Заводський номер
208А-45.05.115
Кількість на модель
1
№
38
Назва деталі
Трубопровід
Заводський номер
208А-45.05.090
Кількість на модель
1
№
39
Назва деталі
Трубопровід
Заводський номер
208А-45.05.085
Кількість на модель
1
№
40
Назва деталі
Кільце
Заводський номер
017-021-25-2-2
Кількість на модель
3
№
41
Назва деталі
Штуцер
Заводський номер
208А-43.05.008
Кількість на модель
3
№
41
Назва деталі
Гідророзподільник
Заводський номер
ГРГП10 208А/3Т Э24
Кількість на модель
1
№
42
Назва деталі
Контргайка М__NT__0__х__NT__1__
Заводський номер
[Контргайка М30х2]
Кількість на модель
4
№
43
Назва деталі
Насос лівий
Заводський номер
210.16.12.01Г
Кількість на модель
1
№
44
Назва деталі
Прокладка __NT__0__АО
Заводський номер
[Прокладка 27АО]
Кількість на модель
1
№
45
Назва деталі
Штуцер
Заводський номер
УДГ1-01.02.011
Кількість на модель
1
№
46
Назва деталі
Рукав
Заводський номер
2SNNP20X1850A80A81
Кількість на модель
1
№
47
Назва деталі
З'єднання
Заводський номер
УДГ1-02.01.020
Кількість на модель
2
№
48
Назва деталі
Штуцер
Заводський номер
208А-43.05.005
Кількість на модель
2
№
49
Назва деталі
Кільце
Заводський номер
024-029-30-2-2
Кількість на модель
4
№
50
Назва деталі
Захисна шайба
Заводський номер
ТО-28.08.00.018
Кількість на модель
4
№
51
Назва деталі
Установча гайка
Заводський номер
ТО-28.08.00.017
Кількість на модель
4
№
52
Назва деталі
Кутник поворотний
Заводський номер
208А-43.05.017
Кількість на модель
2
№
53
Назва деталі
Заглушка
Заводський номер
УДГ1-09.03.001
Кількість на модель
6
№
54
Назва деталі
Кутник
Заводський номер
208А-45.05.004
Кількість на модель
1
№
55
Назва деталі
Трубопровід
Заводський номер
208А-45.05.150
Кількість на модель
1
№
56
Назва деталі
Трубопровід
Заводський номер
208А-45.05.145
Кількість на модель
1
№
57
Назва деталі
Контргайка М__NT__0__х__NT__1__
Заводський номер
[Контргайка М24х1,5]
Кількість на модель
2
№
58
Назва деталі
Перехідник
Заводський номер
208А-45.05.165
Кількість на модель
2
№
59
Назва деталі
Роз'ємна муфта
Заводський номер
Н.036.50.000
Кількість на модель
3
№
60
Назва деталі
Перехідник
Заводський номер
208А-45.05.160
Кількість на модель
2
№
61
Назва деталі
Кутник
Заводський номер
208А-45.05.011
Кількість на модель
1
№
62
Назва деталі
Кутник
Заводський номер
208А-45.05.014
Кількість на модель
2
№
63
Назва деталі
Bolt Mx
Заводський номер
[Болт М10х45]
Кількість на модель
4
№
64
Назва деталі
Верхня колодка
Заводський номер
УДГ1-17.04.007
Кількість на модель
2
№
65
Назва деталі
Трубопровід
Заводський номер
208А-45.00.120
Кількість на модель
1
№
66
Назва деталі
Затискач TORRO
Заводський номер
32-50/12-C7W2B
Кількість на модель
8
№
67
Назва деталі
Радіатор масляний
Заводський номер
183А-10.130.10
Кількість на модель
1
№
68
Назва деталі
Рукав 32x43- (L=мм)
Заводський номер
[Рукав 32x43-1,6 (L=200мм)]
Кількість на модель
2
№
69
Назва деталі
Кільце
Заводський номер
040-045-30-2-2
Кількість на модель
2
№
70
Назва деталі
Горіх
Заводський номер
208-43.00.002
Кількість на модель
2
№
71
Назва деталі
Рукав 32x43- (L=мм)
Заводський номер
[Рукав 32x43-1,6 (L=250мм)]
Кількість на модель
1
№
72
Назва деталі
Трійник
Заводський номер
208А-45.05.310-02
Кількість на модель
1
№
73
Назва деталі
Кутник
Заводський номер
208А-45.00.220
Кількість на модель
1
№
74
Назва деталі
Фільтр
Заводський номер
ЗФГМ32-10МУХЛ4
Кількість на модель
1
№
75
Назва деталі
Перехідник
Заводський номер
208А-45.00.026-02
Кількість на модель
2
№
76
Назва деталі
Платик
Заводський номер
ДЗ-133.45.00.025
Кількість на модель
1
№
77
Назва деталі
Трубопровід
Заводський номер
208А-45.05.280
Кількість на модель
1
№
78
Назва деталі
Рукав
Заводський номер
2SNNP13x850A60A60
Кількість на модель
1
№
79
Назва деталі
Контргайка М__NT__0__х__NT__1__
Заводський номер
[Контргайка М22х1,5]
Кількість на модель
1
№
80
Назва деталі
Трубопровід
Заводський номер
208А-45.05.270
Кількість на модель
1
№
81
Назва деталі
Контргайка М18x1,
Заводський номер
[Контргайка М18x1,5]
Кількість на модель
1
№
82
Назва деталі
Перехідник
Заводський номер
208А-45.05.025
Кількість на модель
1
№
83
Назва деталі
Рукав 32x43- (L=мм)
Заводський номер
[Рукав 32x43-1,6 (L=150мм)]
Кількість на модель
1
№
84
Назва деталі
Штуцер
Заводський номер
208А-45.00.014
Кількість на модель
1
№
86
Назва деталі
Кільце
Заводський номер
021-025-25-2-2
Кількість на модель
1
№
87
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | КІЛЬЦО | 013-017-25-2-2 | 7 | 7 | 1 | |||
| 2 | Захисна шайба | 208А-45.05.019 | 4 | 4 | 2 | |||
| 3 | Установча гайка | 208А-45.05.018 | 4 | 4 | 3 | |||
| 4 | Кутник | 208А-43.05.007 | 2 | 2 | 4 | |||
| 5 | Рукав | 2SNNP13x550A60A60 | 2 | 2 | 5 | |||
| 6 | Штуцер | УДГ1-01.01.004 | 2 | 2 | 6 | |||
| 7 | Трубопровід | 208А-45.05.155 | 1 | 1 | 7 | |||
| 8 | Штуцер | УДГ1-01.01.020 | 1 | 1 | 8 | |||
| 9 | Трійник | УДГ1-10.01.004 | 1 | 1 | 9 | |||
| 10 | Трубопровід | 208А-45.05.095 | 1 | 1 | 10 | |||
| 11 | Гідроциліндр | 208А-46.02.100 | 1 | 1 | 11 | |||
| 12 | Гідроциліндр ковша | 208-43.06.000-03 | 2 | 2 | 12 | |||
| 13 | Bolt Mx | [Болт М8х16] | 8 | 8 | 13 | |||
| 13 | Скоба | Д-579-0400-04 | 8 | 8 | 13 | |||
| 13 | Диск G | [Шайба 8.65Г] | 8 | 8 | 13 | |||
| 14 | Гайка M | [Гайка М10] | 4 | 4 | 14 | |||
| 15 | Трубопровід | 208А-45.05.135 | 1 | 1 | 15 | |||
| 16 | Рукав | 2SNNP13X650A60A60 | 4 | 4 | 16 | |||
| 17 | Трубопровід | 208А-45.05.100 | 2 | 2 | 17 | |||
| 18 | Кутник | 208А-45.05.016 | 2 | 2 | 18 | |||
| 19 | Диск G | [Шайба 10.65Г] | 5 | 5 | 19 | |||
| 19 | Верхня колодка | 208А-45.05.024 | 5 | 5 | 19 | |||
| 19 | Bolt Mx | [Болт М10х30] | 5 | 5 | 19 | |||
| 20 | Трубопровід | 208А-45.05.140 | 1 | 1 | 20 | |||
| 21 | Трубопровід | 208А-45.05.175 | 1 | 1 | 21 | |||
| 22 | Трубопровід | 208А-45.05.180 | 1 | 1 | 22 | |||
| 23 | Трубопровід | 208А-45.05.105 | 2 | 2 | 23 | |||
| 24 | Гідроциліндр стріли | 208А-45.05.200 | 2 | 2 | 24 | |||
| 25 | Трубопровід | 208А-45.05.110 | 2 | 2 | 25 | |||
| 26 | Рукав | 2SNNP13x650A60A61 | 4 | 4 | 26 | |||
| 27 | Рукав | 2SNNP13X550A60A60 | 4 | 4 | 27 | |||
| 28 | Трубопровід | 208А-45.05.075 | 1 | 1 | 28 | |||
| 29 | Трубопровід | 208А-45.05.030 | 1 | 1 | 29 | |||
| 30 | Трубопровід | 208А-45.05.055 | 1 | 1 | 30 | |||
| 31 | Прокладка __NT__0__М__NT__1__ | [Прокладка 20М3] | 10 | 10 | 31 | |||
| 32 | Затискний болт | 208А-45.05.023 | 2 | 2 | 32 | |||
| 33 | Трубопровід | 208А-45.05.080 | 1 | 1 | 33 | |||
| 34 | Трубопровід | 208А-45.05.045 | 2 | 2 | 34 | |||
| 35 | Рукав | 2SNNP13x1250A60A60 | 2 | 2 | 35 | |||
| 36 | Рукав | 2SNNP16X2000A70A71 | 2 | 2 | 36 | |||
| 37 | Трубопровід | 208А-45.05.120 | 1 | 1 | 37 | |||
| 38 | Трубопровід | 208А-45.05.115 | 1 | 1 | 38 | |||
| 39 | Трубопровід | 208А-45.05.090 | 1 | 1 | 39 | |||
| 40 | Трубопровід | 208А-45.05.085 | 1 | 1 | 40 | |||
| 41 | Кільце | 017-021-25-2-2 | 3 | 3 | 41 | |||
| 41 | Штуцер | 208А-43.05.008 | 3 | 3 | 41 | |||
| 42 | Гідророзподільник | ГРГП10 208А/3Т Э24 | 1 | 1 | 42 | |||
| 43 | Контргайка М__NT__0__х__NT__1__ | [Контргайка М30х2] | 4 | 4 | 43 | |||
| 44 | Насос лівий | 210.16.12.01Г | 1 | 1 | 44 | |||
| 45 | Прокладка __NT__0__АО | [Прокладка 27АО] | 1 | 1 | 45 | |||
| 46 | Штуцер | УДГ1-01.02.011 | 1 | 1 | 46 | |||
| 47 | Рукав | 2SNNP20X1850A80A81 | 1 | 1 | 47 | |||
| 48 | З'єднання | УДГ1-02.01.020 | 2 | 2 | 48 | |||
| 49 | Штуцер | 208А-43.05.005 | 2 | 2 | 49 | |||
| 50 | Кільце | 024-029-30-2-2 | 4 | 4 | 50 | |||
| 51 | Захисна шайба | ТО-28.08.00.018 | 4 | 4 | 51 | |||
| 52 | Установча гайка | ТО-28.08.00.017 | 4 | 4 | 52 | |||
| 53 | Кутник поворотний | 208А-43.05.017 | 2 | 2 | 53 | |||
| 54 | Заглушка | УДГ1-09.03.001 | 6 | 6 | 54 | |||
| 55 | Кутник | 208А-45.05.004 | 1 | 1 | 55 | |||
| 56 | Трубопровід | 208А-45.05.150 | 1 | 1 | 56 | |||
| 57 | Трубопровід | 208А-45.05.145 | 1 | 1 | 57 | |||
| 58 | Контргайка М__NT__0__х__NT__1__ | [Контргайка М24х1,5] | 2 | 2 | 58 | |||
| 59 | Перехідник | 208А-45.05.165 | 2 | 2 | 59 | |||
| 60 | Роз'ємна муфта | Н.036.50.000 | 3 | 3 | 60 | |||
| 61 | Перехідник | 208А-45.05.160 | 2 | 2 | 61 | |||
| 62 | Кутник | 208А-45.05.011 | 1 | 1 | 62 | |||
| 63 | Кутник | 208А-45.05.014 | 2 | 2 | 63 | |||
| 64 | Bolt Mx | [Болт М10х45] | 4 | 4 | 64 | |||
| 65 | Верхня колодка | УДГ1-17.04.007 | 2 | 2 | 65 | |||
| 66 | Трубопровід | 208А-45.00.120 | 1 | 1 | 66 | |||
| 67 | Затискач TORRO | 32-50/12-C7W2B | 8 | 8 | 67 | |||
| 68 | Радіатор масляний | 183А-10.130.10 | 1 | 1 | 68 | |||
| 69 | Рукав 32x43- (L=мм) | [Рукав 32x43-1,6 (L=200мм)] | 2 | 2 | 69 | |||
| 70 | Кільце | 040-045-30-2-2 | 2 | 2 | 70 | |||
| 71 | Горіх | 208-43.00.002 | 2 | 2 | 71 | |||
| 72 | Рукав 32x43- (L=мм) | [Рукав 32x43-1,6 (L=250мм)] | 1 | 1 | 72 | |||
| 73 | Трійник | 208А-45.05.310-02 | 1 | 1 | 73 | |||
| 74 | Кутник | 208А-45.00.220 | 1 | 1 | 74 | |||
| 75 | Фільтр | ЗФГМ32-10МУХЛ4 | 1 | 1 | 75 | |||
| 76 | Перехідник | 208А-45.00.026-02 | 2 | 2 | 76 | |||
| 77 | Платик | ДЗ-133.45.00.025 | 1 | 1 | 77 | |||
| 78 | Трубопровід | 208А-45.05.280 | 1 | 1 | 78 | |||
| 79 | Рукав | 2SNNP13x850A60A60 | 1 | 1 | 79 | |||
| 80 | Контргайка М__NT__0__х__NT__1__ | [Контргайка М22х1,5] | 1 | 1 | 80 | |||
| 81 | Трубопровід | 208А-45.05.270 | 1 | 1 | 81 | |||
| 82 | Контргайка М18x1, | [Контргайка М18x1,5] | 1 | 1 | 82 | |||
| 83 | Перехідник | 208А-45.05.025 | 1 | 1 | 83 | |||
| 84 | Рукав 32x43- (L=мм) | [Рукав 32x43-1,6 (L=150мм)] | 1 | 1 | 84 | |||
| 86 | Штуцер | 208А-45.00.014 | 1 | 1 | 86 | |||
| 87 | Кільце | 021-025-25-2-2 | 1 | 1 | 87 |
