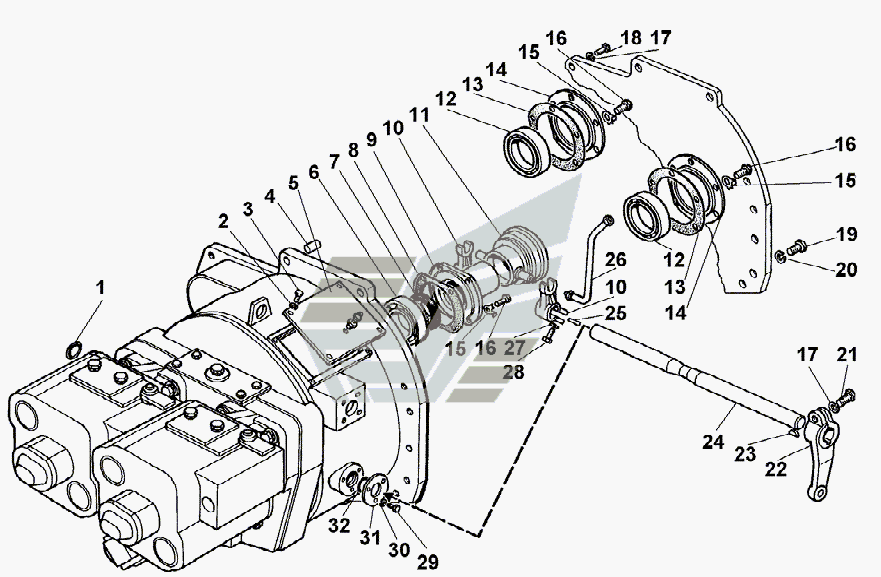

Редуктор приводу насосів
100%
Назва деталі
Заглушка
Заводський номер
32-0,8КП
Кількість на модель
1
№
1
Назва деталі
Шайба
Заводський номер
8.65Г
Кількість на модель
4
№
2
Назва деталі
гвинт
Заводський номер
М8х20
Кількість на модель
4
№
3
Назва деталі
Штифт
Заводський номер
Д-565.31.10-21
Кількість на модель
2
№
4
Назва деталі
Кришка
Заводський номер
208-42.00.026
Кількість на модель
1
№
5
Назва деталі
Подшипник
Заводський номер
210
Кількість на модель
1
№
6
Назва деталі
Манжета
Заводський номер
1,2-50х70-2
Кількість на модель
1
№
7
Назва деталі
Прокладка
Заводський номер
Д-565.41.10-11
Кількість на модель
1
№
8
Назва деталі
Кронштейн відводки
Заводський номер
Д-565.41.10-02
Кількість на модель
1
№
9
Назва деталі
Вилка вимикання зчеплення
Заводський номер
50-16.01.203
Кількість на модель
2
№
10
Назва деталі
Відводка в зборі
Заводський номер
50-16.01.180
Кількість на модель
1
№
11
Назва деталі
Підшипник
Заводський номер
113
Кількість на модель
2
№
12
Назва деталі
Прокладка
Заводський номер
208-42.00.012
Кількість на модель
2
№
13
Назва деталі
Кришка
Заводський номер
208-42.00.011
Кількість на модель
2
№
14
Назва деталі
Гайка-баранчик
Заводський номер
10
Кількість на модель
16
№
15
Назва деталі
гвинт
Заводський номер
М10х25
Кількість на модель
16
№
16
Назва деталі
Шайба
Заводський номер
12.65Г
Кількість на модель
7
№
17
Назва деталі
гвинт
Заводський номер
М12х30
Кількість на модель
6
№
18
Назва деталі
гвинт
Заводський номер
М16х30
Кількість на модель
8
№
19
Назва деталі
Диск
Заводський номер
16.65Г
Кількість на модель
8
№
20
Назва деталі
гвинт
Заводський номер
М12х35
Кількість на модель
1
№
21
Назва деталі
Важіль
Заводський номер
80-1601219-Б
Кількість на модель
1
№
22
Назва деталі
Шпонка
Заводський номер
6х9
Кількість на модель
1
№
23
Назва деталі
Терка
Заводський номер
211.42.00.022
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
Д-565.41.10-14
Кількість на модель
2
№
25
Назва деталі
Трубопровід
Заводський номер
208А.42.01.200
Кількість на модель
1
№
26
Назва деталі
Шайба
Заводський номер
10.65Г
Кількість на модель
2
№
27
Назва деталі
гвинт
Заводський номер
М10х30
Кількість на модель
2
№
28
Назва деталі
Гвинт
Заводський номер
М6х16
Кількість на модель
3
№
29
Назва деталі
Шайба
Заводський номер
6.65Г
Кількість на модель
3
№
30
Назва деталі
Кришка
Заводський номер
Д-565.41.10-15
Кількість на модель
1
№
31
Назва деталі
КІЛЬЦО
Заводський номер
Д-565.41.10-10
Кількість на модель
1
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Заглушка | 32-0,8КП | 1 | 1 | 1 | |||
| 2 | Шайба | 8.65Г | 4 | 4 | 2 | |||
| 3 | гвинт | М8х20 | 4 | 4 | 3 | |||
| 4 | Штифт | Д-565.31.10-21 | 2 | 2 | 4 | |||
| 5 | Кришка | 208-42.00.026 | 1 | 1 | 5 | |||
| 6 | Подшипник | 210 | 1 | 1 | 6 | |||
| 7 | Манжета | 1,2-50х70-2 | 1 | 1 | 7 | |||
| 8 | Прокладка | Д-565.41.10-11 | 1 | 1 | 8 | |||
| 9 | Кронштейн відводки | Д-565.41.10-02 | 1 | 1 | 9 | |||
| 10 | Вилка вимикання зчеплення | 50-16.01.203 | 2 | 2 | 10 | |||
| 11 | Відводка в зборі | 50-16.01.180 | 1 | 1 | 11 | |||
| 12 | Підшипник | 113 | 2 | 2 | 12 | |||
| 13 | Прокладка | 208-42.00.012 | 2 | 2 | 13 | |||
| 14 | Кришка | 208-42.00.011 | 2 | 2 | 14 | |||
| 15 | Гайка-баранчик | 10 | 16 | 16 | 15 | |||
| 16 | гвинт | М10х25 | 16 | 16 | 16 | |||
| 17 | Шайба | 12.65Г | 7 | 7 | 17 | |||
| 18 | гвинт | М12х30 | 6 | 6 | 18 | |||
| 19 | гвинт | М16х30 | 8 | 8 | 19 | |||
| 20 | Диск | 16.65Г | 8 | 8 | 20 | |||
| 21 | гвинт | М12х35 | 1 | 1 | 21 | |||
| 22 | Важіль | 80-1601219-Б | 1 | 1 | 22 | |||
| 23 | Шпонка | 6х9 | 1 | 1 | 23 | |||
| 24 | Терка | 211.42.00.022 | 1 | 1 | 24 | |||
| 25 | Шайба | Д-565.41.10-14 | 2 | 2 | 25 | |||
| 26 | Трубопровід | 208А.42.01.200 | 1 | 1 | 26 | |||
| 27 | Шайба | 10.65Г | 2 | 2 | 27 | |||
| 28 | гвинт | М10х30 | 2 | 2 | 28 | |||
| 29 | Гвинт | М6х16 | 3 | 3 | 29 | |||
| 30 | Шайба | 6.65Г | 3 | 3 | 30 | |||
| 31 | Кришка | Д-565.41.10-15 | 1 | 1 | 31 | |||
| 32 | КІЛЬЦО | Д-565.41.10-10 | 1 | 1 | 32 |
