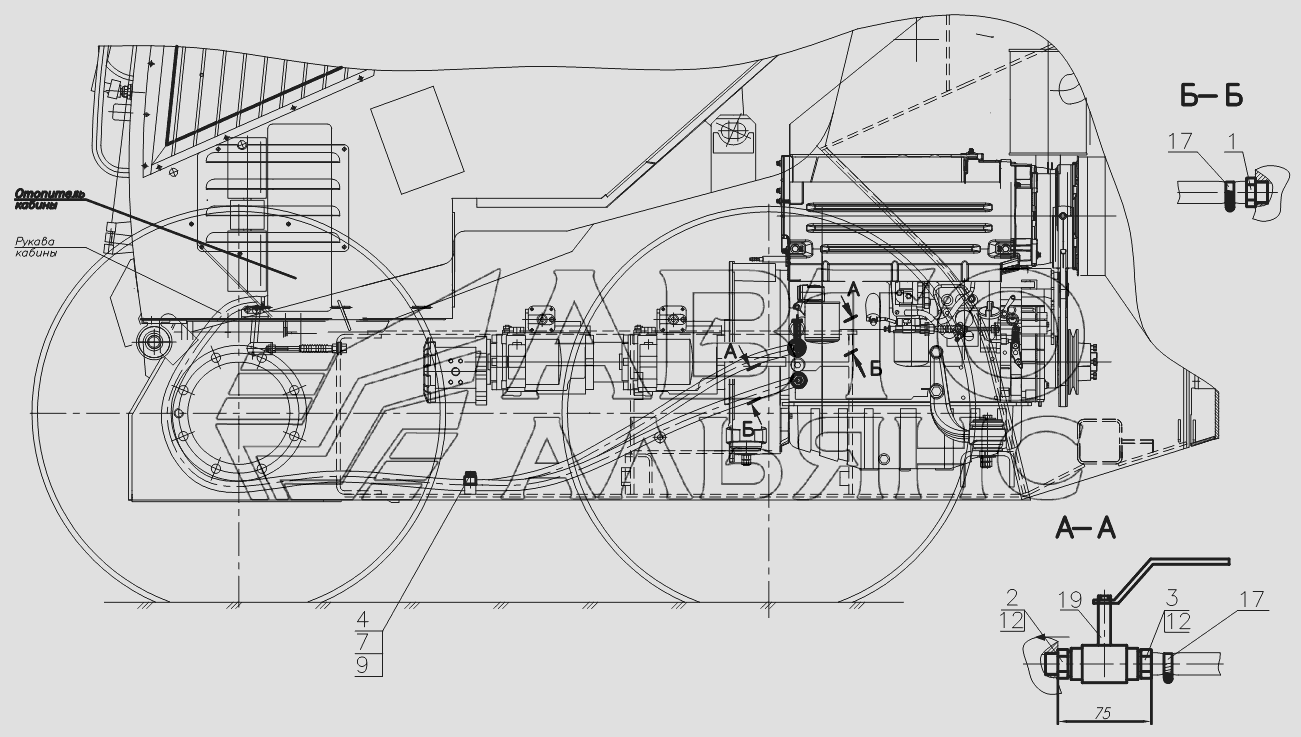

Встановлення трубопроводів обігрівача Е.
100%
Назва деталі
Штуцер
Заводський номер
211Е.83.00.001
Кількість на модель
1
№
1
Назва деталі
Штуцер
Заводський номер
211Е.83.00.002
Кількість на модель
1
№
2
Назва деталі
Штуцер
Заводський номер
211Е.83.00.003
Кількість на модель
1
№
3
Назва деталі
Колодка верхняя
Заводський номер
УДГ1.17.05.003
Кількість на модель
1
№
4
Назва деталі
Болт
Заводський номер
M10-6gx45.88.35.0115
Кількість на модель
2
№
7
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
5
№
9
Назва деталі
Прокладка
Заводський номер
G3/4М3
Кількість на модель
2
№
12
Назва деталі
Затискач
Заводський номер
TORRO16-27/12-C7W2B
Кількість на модель
2
№
17
Назва деталі
Кран кульовий
Заводський номер
ДУ20
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 211Е.83.00.001 | 1 | 1 | 1 | |||
| 2 | Штуцер | 211Е.83.00.002 | 1 | 1 | 2 | |||
| 3 | Штуцер | 211Е.83.00.003 | 1 | 1 | 3 | |||
| 4 | Колодка верхняя | УДГ1.17.05.003 | 1 | 1 | 4 | |||
| 7 | Болт | M10-6gx45.88.35.0115 | 2 | 2 | 7 | |||
| 9 | Шайба | 10.65Г.0115 | 5 | 5 | 9 | |||
| 12 | Прокладка | G3/4М3 | 2 | 2 | 12 | |||
| 17 | Затискач | TORRO16-27/12-C7W2B | 2 | 2 | 17 | |||
| 19 | Кран кульовий | ДУ20 | 1 | 1 | 19 |
