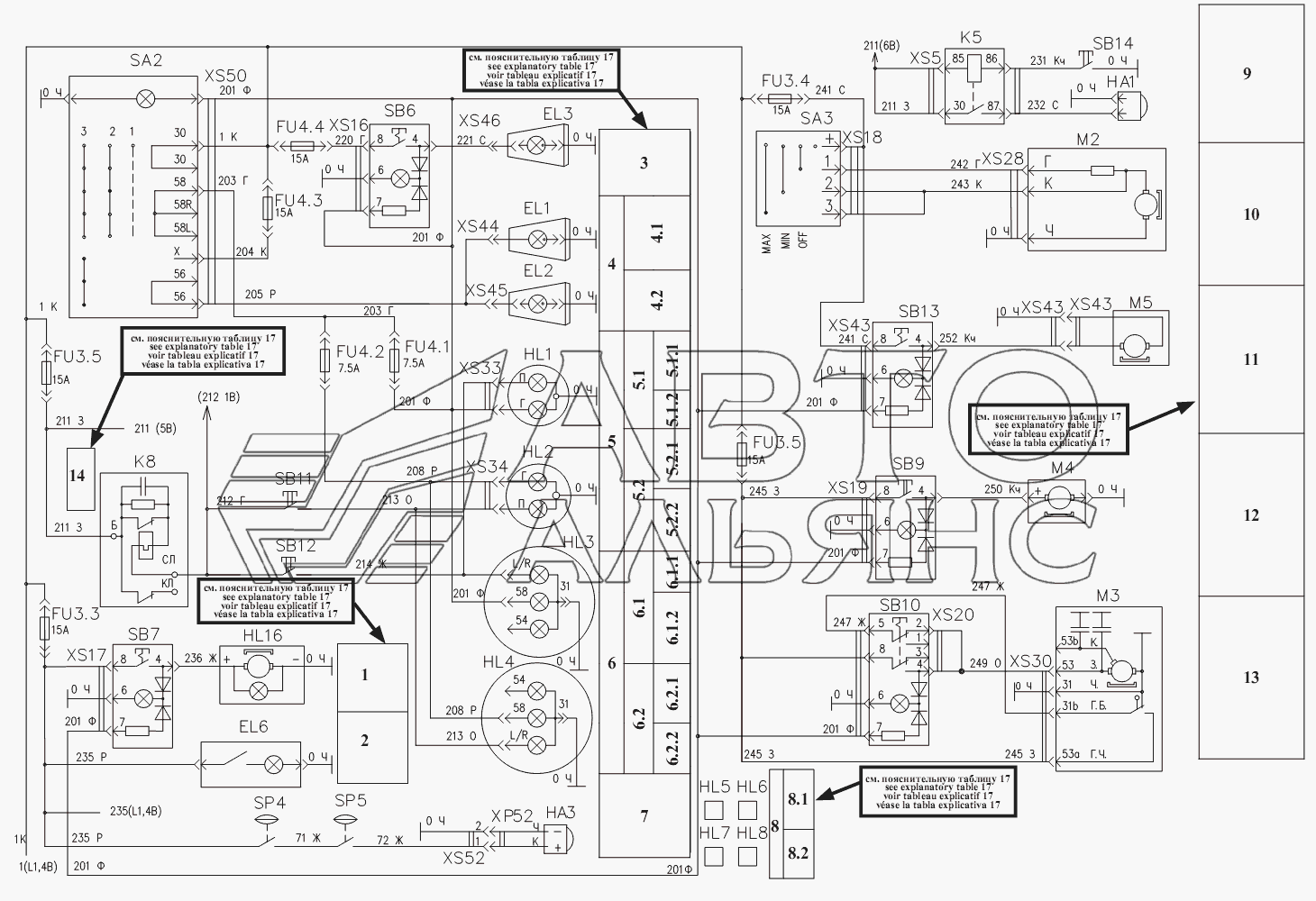

Схема електрична принципова Е
100%
Назва деталі
Блок індикації
Заводський номер
БИ8805-01
Кількість на модель
1
№
Назва деталі
Вимикач світла "Стоп" гідравлічний
Заводський номер
ВК12Б-02
Кількість на модель
№
Назва деталі
Сигналізатор засмічення фільтра гідросистеми
Заводський номер
Сигнализаторзасоренияфильтрагидросистемы
Кількість на модель
1
№
Назва деталі
Мікровимикач OMRON
Заводський номер
МикровыключательOMRON
Кількість на модель
1
№
Назва деталі
Датчик гідросигналізатор
Заводський номер
ДГС-М-311-24-01
Кількість на модель
1
№
Назва деталі
Модуль діодний
Заводський номер
МД4-5
Кількість на модель
1
№
Назва деталі
Колодка штирьова
Заводський номер
502601
Кількість на модель
1
№
Назва деталі
Колодка гніздова
Заводський номер
469.59.00
Кількість на модель
1
№
Назва деталі
Колодка
Заводський номер
617605
Кількість на модель
№
Назва деталі
Колодка гніздова
Заводський номер
602207
Кількість на модель
№
Назва деталі
Колодка гніздова
Заводський номер
602601
Кількість на модель
1
№
Назва деталі
Колодка гніздова
Заводський номер
608608
Кількість на модель
№
Назва деталі
Колодка гніздова
Заводський номер
609607
Кількість на модель
1
№
Назва деталі
Датчик засмічення повітряного фільтра
Заводський номер
ДСФ-65
Кількість на модель
1
№
Назва деталі
Датчик аварійного тиску масла
Заводський номер
ДАДМ-03
Кількість на модель
1
№
Назва деталі
Датчик
Заводський номер
ДАТЖ-03
Кількість на модель
1
№
Назва деталі
Вимикач
Заводський номер
1212.3737-02
Кількість на модель
1
№
Назва деталі
Вимикач-
Заводський номер
11.3704-01
Кількість на модель
1
№
Назва деталі
Вимикач
Заводський номер
12.3704-05
Кількість на модель
1
№
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
0974-01.02
Кількість на модель
1
№
Назва деталі
Перемикач клавішний
Заводський номер
633.3709
Кількість на модель
1
№
Назва деталі
Вимикач
Заводський номер
3037-10.84
Кількість на модель
1
№
Назва деталі
Вимикач
Заводський номер
3037-02.80
Кількість на модель
1
№
Назва деталі
Вимикач
Заводський номер
18.11.3037
Кількість на модель
1
№
Назва деталі
Вимикач зелений без символу
Заводський номер
3037-10
Кількість на модель
1
№
Назва деталі
Вимикач-
Заводський номер
13.02.3037
Кількість на модель
1
№
Назва деталі
Вимикач вбудований у рукоятку "Bondioli"
Заводський номер
Выключатель«Bondioli»
Кількість на модель
1
№
Назва деталі
Колодка гніздова
Заводський номер
602209
Кількість на модель
1
№
Назва деталі
Колодка гніздова
Заводський номер
602604
Кількість на модель
1
№
Назва деталі
Ущільнювач-
Заводський номер
0-0281934-2
Кількість на модель
2
№
Назва деталі
Розетка триконтактна AMP у складі:
Заводський номер
AMP
Кількість на модель
2
№
Назва деталі
Корпус розетки-
Заводський номер
1-967325-2
Кількість на модель
1
№
Назва деталі
Адаптер кутовий
Заводський номер
965783-1
Кількість на модель
1
№
Назва деталі
Гніздо
Заводський номер
929974-1
Кількість на модель
3
№
Назва деталі
Ущільнювач
Заводський номер
828920-1
Кількість на модель
3
№
Назва деталі
Розетка
Заводський номер
РНЦ10-001
Кількість на модель
1
№
Назва деталі
Вилка двоконтактна АМР
Заводський номер
АМР
Кількість на модель
1
№
Назва деталі
Розетка-
Заводський номер
0-0282080-1
Кількість на модель
1
№
Назва деталі
Гніздо-
Заводський номер
0-028110-1
Кількість на модель
2
№
Назва деталі
З'єднувач Hirshmann GDM3011J
Заводський номер
GDM3011J
Кількість на модель
1
№
Назва деталі
Електромагніт В
Заводський номер
24В
Кількість на модель
1
№
Назва деталі
Гніздо-
Заводський номер
0-0282110-1
Кількість на модель
2
№
Назва деталі
Гніздова колодка __NT__0__
Заводський номер
602602
Кількість на модель
№
Назва деталі
Колодка гніздова
Заводський номер
612610
Кількість на модель
1
№
Назва деталі
Гніздова колодка __NT__0__
Заводський номер
607605
Кількість на модель
1
№
Назва деталі
Вилка двоконтактна АМР "Superseal" у складі:
Заводський номер
АМР«Superseal»
Кількість на модель
1
№
Назва деталі
Вилка.
Заводський номер
0-0282104-1
Кількість на модель
1
№
Назва деталі
Штир-
Заводський номер
0-282109-1
Кількість на модель
2
№
Назва деталі
Гніздо-
Заводський номер
0-282110-1
Кількість на модель
2
№
Назва деталі
Клапан паливний
Заводський номер
Клапантопливный
Кількість на модель
1
№
Назва деталі
Вентилятор даховий-
Заводський номер
02-0300ZW
Кількість на модель
1
№
Назва деталі
Маяк проблисковий
Заводський номер
Маякпроблесковый
Кількість на модель
№
Назва деталі
Лівий
Заводський номер
Левый
Кількість на модель
№
Назва деталі
Поворот
Заводський номер
Поворот
Кількість на модель
№
Назва деталі
Калібр
Заводський номер
Габарит
Кількість на модель
№
Назва деталі
Сигналізація руху заднім ходом звукова
Заводський номер
Сигнализациядвижениязаднимxодомзвуковая
Кількість на модель
№
Назва деталі
Світлоповертач
Заводський номер
Световозвращатель
Кількість на модель
№
Назва деталі
Бічний
Заводський номер
Боковой
Кількість на модель
№
Назва деталі
Задній
Заводський номер
Задний
Кількість на модель
№
Назва деталі
Звуковий сигнал
Заводський номер
Звуковойсигнал
Кількість на модель
№
Назва деталі
Опалювач
Заводський номер
Отопитель
Кількість на модель
№
Назва деталі
Вентилятор
Заводський номер
Вентилятор
Кількість на модель
№
Назва деталі
Електродвигун склоомивача
Заводський номер
Электродвигательстеклоомывателя
Кількість на модель
№
Назва деталі
Моторедуктор склоочисника
Заводський номер
Моторедукторстеклоочистителя
Кількість на модель
№
Назва деталі
Реле поворотів
Заводський номер
Релеповоротов
Кількість на модель
№
Назва деталі
Правий
Заводський номер
Правый
Кількість на модель
№
Назва деталі
Плафон кабіни
Заводський номер
Плафонкабины
Кількість на модель
№
Назва деталі
Робоча фара
Заводський номер
Фара
Кількість на модель
№
Назва деталі
Права
Заводський номер
Правая
Кількість на модель
№
Назва деталі
Ліва
Заводський номер
Левая
Кількість на модель
№
Назва деталі
Передні фари
Заводський номер
Фонарипередние
Кількість на модель
№
Назва деталі
Задні ліхтарі
Заводський номер
Фонаризадние
Кількість на модель
№
Назва деталі
Датчик рівня палива
Заводський номер
ДУТ8801
Кількість на модель
1
№
Назва деталі
Датчик
Заводський номер
ДУТЖ-03
Кількість на модель
1
№
Назва деталі
Датчик
Заводський номер
ДУТЖ
Кількість на модель
1
№
Назва деталі
Лампа
Заводський номер
А24-10
Кількість на модель
2
№
Назва деталі
Світлоповертач бічний
Заводський номер
3212.3731
Кількість на модель
2
№
Назва деталі
Світлоповертач
Заводський номер
3012.3731
Кількість на модель
2
№
Назва деталі
Сигнальний маяк __NT__0__ __NT__1__ __NT__2__ __NT__3__
Заводський номер
МС-2-24-0
Кількість на модель
1
№
Назва деталі
Реле стартера-
Заводський номер
738.3747-50
Кількість на модель
1
№
Назва деталі
Реле
Заводський номер
901.3747-01
Кількість на модель
№
Назва деталі
Реле-переривник поворотів
Заводський номер
РС401
Кількість на модель
1
№
Назва деталі
Блок
Заводський номер
БУС-2
Кількість на модель
1
№
Назва деталі
Блок
Заводський номер
БУС-4
Кількість на модель
1
№
Назва деталі
Стартер ST-R
Заводський номер
СТ142-Р
Кількість на модель
1
№
Назва деталі
Пускач AZJ
Заводський номер
AZJ5333
Кількість на модель
1
№
Назва деталі
Опалювач XEROS
Заводський номер
XEROS4000
Кількість на модель
1
№
Назва деталі
Лампа
Заводський номер
А24-21-3
Кількість на модель
1
№
Назва деталі
Пристрій світлосигнальний ТН В
Заводський номер
ТН188В
Кількість на модель
2
№
Назва деталі
Ліхтар передній ПФ Б
Заводський номер
ПФ130Б
Кількість на модель
2
№
Назва деталі
ШТЕПСЕЛЬНА ВИЛКА
Заводський номер
11.32.3740
Кількість на модель
1
№
Назва деталі
Робоча фара
Заводський номер
8724.304/013
Кількість на модель
3
№
Назва деталі
Світильник СПН
Заводський номер
СПН21-04
Кількість на модель
1
№
Назва деталі
Плафон внутрішнього освітлення О
Заводський номер
11.3714О2
Кількість на модель
1
№
Назва деталі
Блок запобіжників
Заводський номер
БП-11-02
Кількість на модель
1
№
Назва деталі
Запобіжник
Заводський номер
ПР118Б-01
Кількість на модель
1
№
Назва деталі
Блок запобіжників
Заводський номер
БП-1-02
Кількість на модель
2
№
Назва деталі
Батарея акумуляторна
Заводський номер
6СТ-88А
Кількість на модель
2
№
Назва деталі
Генератор G-
Заводський номер
Г9947.3701-1
Кількість на модель
1
№
Назва деталі
Сигнал звуковий КМ- - L
Заводський номер
К91-2М-24V-L
Кількість на модель
1
№
Назва деталі
Автоматичне зчеплення
Заводський номер
СА-1
Кількість на модель
1
№
Назва деталі
Оповіщувач звуковий
Заводський номер
ПКИ-2
Кількість на модель
1
№
Назва деталі
Електродвигун омивача
Заводський номер
Электродвигательомывателя
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок індикації | БИ8805-01 | 1 | 1 | |||||
| Вимикач світла "Стоп" гідравлічний | ВК12Б-02 | |||||||
| Сигналізатор засмічення фільтра гідросистеми | Сигнализаторзасоренияфильтрагидросистемы | 1 | 1 | |||||
| Мікровимикач OMRON | МикровыключательOMRON | 1 | 1 | |||||
| Датчик гідросигналізатор | ДГС-М-311-24-01 | 1 | 1 | |||||
| Модуль діодний | МД4-5 | 1 | 1 | |||||
| Колодка штирьова | 502601 | 1 | 1 | |||||
| Колодка гніздова | 469.59.00 | 1 | 1 | |||||
| Колодка | 617605 | |||||||
| Колодка гніздова | 602207 | |||||||
| Колодка гніздова | 602601 | 1 | 1 | |||||
| Колодка гніздова | 608608 | |||||||
| Колодка гніздова | 609607 | 1 | 1 | |||||
| Датчик засмічення повітряного фільтра | ДСФ-65 | 1 | 1 | |||||
| Датчик аварійного тиску масла | ДАДМ-03 | 1 | 1 | |||||
| Датчик | ДАТЖ-03 | 1 | 1 | |||||
| Вимикач | 1212.3737-02 | 1 | 1 | |||||
| Вимикач- | 11.3704-01 | 1 | 1 | |||||
| Вимикач | 12.3704-05 | 1 | 1 | |||||
| ПЕРЕКЛЮЧАТЕЛЬ | 0974-01.02 | 1 | 1 | |||||
| Перемикач клавішний | 633.3709 | 1 | 1 | |||||
| Вимикач | 3037-10.84 | 1 | 1 | |||||
| Вимикач | 3037-02.80 | 1 | 1 | |||||
| Вимикач | 18.11.3037 | 1 | 1 | |||||
| Вимикач зелений без символу | 3037-10 | 1 | 1 | |||||
| Вимикач- | 13.02.3037 | 1 | 1 | |||||
| Вимикач вбудований у рукоятку "Bondioli" | Выключатель«Bondioli» | 1 | 1 | |||||
| Колодка гніздова | 602209 | 1 | 1 | |||||
| Колодка гніздова | 602604 | 1 | 1 | |||||
| Ущільнювач- | 0-0281934-2 | 2 | 2 | |||||
| Розетка триконтактна AMP у складі: | AMP | 2 | 2 | |||||
| Корпус розетки- | 1-967325-2 | 1 | 1 | |||||
| Адаптер кутовий | 965783-1 | 1 | 1 | |||||
| Гніздо | 929974-1 | 3 | 3 | |||||
| Ущільнювач | 828920-1 | 3 | 3 | |||||
| Розетка | РНЦ10-001 | 1 | 1 | |||||
| Вилка двоконтактна АМР | АМР | 1 | 1 | |||||
| Розетка- | 0-0282080-1 | 1 | 1 | |||||
| Гніздо- | 0-028110-1 | 2 | 2 | |||||
| З'єднувач Hirshmann GDM3011J | GDM3011J | 1 | 1 | |||||
| Електромагніт В | 24В | 1 | 1 | |||||
| Гніздо- | 0-0282110-1 | 2 | 2 | |||||
| Гніздова колодка __NT__0__ | 602602 | |||||||
| Колодка гніздова | 612610 | 1 | 1 | |||||
| Гніздова колодка __NT__0__ | 607605 | 1 | 1 | |||||
| Вилка двоконтактна АМР "Superseal" у складі: | АМР«Superseal» | 1 | 1 | |||||
| Вилка. | 0-0282104-1 | 1 | 1 | |||||
| Штир- | 0-282109-1 | 2 | 2 | |||||
| Гніздо- | 0-282110-1 | 2 | 2 | |||||
| Клапан паливний | Клапантопливный | 1 | 1 | |||||
| Вентилятор даховий- | 02-0300ZW | 1 | 1 | |||||
| Маяк проблисковий | Маякпроблесковый | |||||||
| Лівий | Левый | |||||||
| Поворот | Поворот | |||||||
| Калібр | Габарит | |||||||
| Сигналізація руху заднім ходом звукова | Сигнализациядвижениязаднимxодомзвуковая | |||||||
| Світлоповертач | Световозвращатель | |||||||
| Бічний | Боковой | |||||||
| Задній | Задний | |||||||
| Звуковий сигнал | Звуковойсигнал | |||||||
| Опалювач | Отопитель | |||||||
| Вентилятор | Вентилятор | |||||||
| Електродвигун склоомивача | Электродвигательстеклоомывателя | |||||||
| Моторедуктор склоочисника | Моторедукторстеклоочистителя | |||||||
| Реле поворотів | Релеповоротов | |||||||
| Правий | Правый | |||||||
| Плафон кабіни | Плафонкабины | |||||||
| Робоча фара | Фара | |||||||
| Права | Правая | |||||||
| Ліва | Левая | |||||||
| Передні фари | Фонарипередние | |||||||
| Задні ліхтарі | Фонаризадние | |||||||
| Датчик рівня палива | ДУТ8801 | 1 | 1 | |||||
| Датчик | ДУТЖ-03 | 1 | 1 | |||||
| Датчик | ДУТЖ | 1 | 1 | |||||
| Лампа | А24-10 | 2 | 2 | |||||
| Світлоповертач бічний | 3212.3731 | 2 | 2 | |||||
| Світлоповертач | 3012.3731 | 2 | 2 | |||||
| Сигнальний маяк __NT__0__ __NT__1__ __NT__2__ __NT__3__ | МС-2-24-0 | 1 | 1 | |||||
| Реле стартера- | 738.3747-50 | 1 | 1 | |||||
| Реле | 901.3747-01 | |||||||
| Реле-переривник поворотів | РС401 | 1 | 1 | |||||
| Блок | БУС-2 | 1 | 1 | |||||
| Блок | БУС-4 | 1 | 1 | |||||
| Стартер ST-R | СТ142-Р | 1 | 1 | |||||
| Пускач AZJ | AZJ5333 | 1 | 1 | |||||
| Опалювач XEROS | XEROS4000 | 1 | 1 | |||||
| Лампа | А24-21-3 | 1 | 1 | |||||
| Пристрій світлосигнальний ТН В | ТН188В | 2 | 2 | |||||
| Ліхтар передній ПФ Б | ПФ130Б | 2 | 2 | |||||
| ШТЕПСЕЛЬНА ВИЛКА | 11.32.3740 | 1 | 1 | |||||
| Робоча фара | 8724.304/013 | 3 | 3 | |||||
| Світильник СПН | СПН21-04 | 1 | 1 | |||||
| Плафон внутрішнього освітлення О | 11.3714О2 | 1 | 1 | |||||
| Блок запобіжників | БП-11-02 | 1 | 1 | |||||
| Запобіжник | ПР118Б-01 | 1 | 1 | |||||
| Блок запобіжників | БП-1-02 | 2 | 2 | |||||
| Батарея акумуляторна | 6СТ-88А | 2 | 2 | |||||
| Генератор G- | Г9947.3701-1 | 1 | 1 | |||||
| Сигнал звуковий КМ- - L | К91-2М-24V-L | 1 | 1 | |||||
| Автоматичне зчеплення | СА-1 | 1 | 1 | |||||
| Оповіщувач звуковий | ПКИ-2 | 1 | 1 | |||||
| Електродвигун омивача | Электродвигательомывателя | 1 | 1 |
