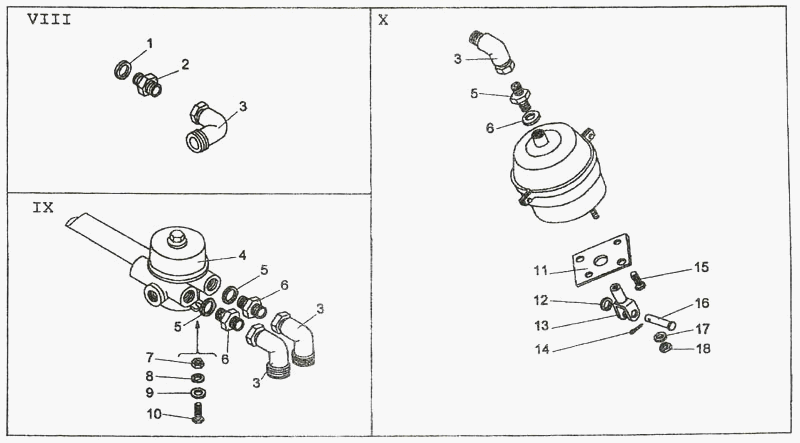

Пневмосистема
100%
Назва деталі
Прокладка
Заводський номер
22М3.233Б8
Кількість на модель
1
№
1
Назва деталі
Штуцер
Заводський номер
ТО-27-1А.15.00.00.003
Кількість на модель
1
№
2
Назва деталі
З'єднання
Заводський номер
ТО-27-1А.15.00.00.030
Кількість на модель
6
№
3
Назва деталі
Захисний чотириконтурний клапан у зборі
Заводський номер
11.3515410
Кількість на модель
1
№
4
Назва деталі
Штуцер
Заводський номер
2-12-М16.21858
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
16М3.23358
Кількість на модель
3
№
6
Назва деталі
Гайка
Заводський номер
М8.5915
Кількість на модель
4
№
7
Назва деталі
Шайба
Заводський номер
8.6402
Кількість на модель
11
№
8
Назва деталі
Шайба
Заводський номер
8х14.11371
Кількість на модель
2
№
9
Назва деталі
гвинт
Заводський номер
М8х25.7796
Кількість на модель
2
№
10
Назва деталі
Перехідник
Заводський номер
ТМ-3.10.02.009
Кількість на модель
2
№
11
Назва деталі
Шайба
Заводський номер
12х2.11371
Кількість на модель
2
№
12
Назва деталі
Доопрацювання MS-.
Заводський номер
ТО-18А.05.00.102
Кількість на модель
2
№
13
Назва деталі
Шплінт
Заводський номер
3.2х20.397
Кількість на модель
2
№
14
Назва деталі
Болт
Заводський номер
Д-565.3510-01
Кількість на модель
8
№
15
Назва деталі
Ось
Заводський номер
6-12х40.9650
Кількість на модель
2
№
16
Назва деталі
Шайба
Заводський номер
16.6402
Кількість на модель
4
№
17
Назва деталі
Горіх
Заводський номер
М16х1.5.5915
Кількість на модель
4
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 22М3.233Б8 | 1 | 1 | 1 | |||
| 2 | Штуцер | ТО-27-1А.15.00.00.003 | 1 | 1 | 2 | |||
| 3 | З'єднання | ТО-27-1А.15.00.00.030 | 6 | 6 | 3 | |||
| 4 | Захисний чотириконтурний клапан у зборі | 11.3515410 | 1 | 1 | 4 | |||
| 5 | Штуцер | 2-12-М16.21858 | 2 | 2 | 5 | |||
| 6 | Прокладка | 16М3.23358 | 3 | 3 | 6 | |||
| 7 | Гайка | М8.5915 | 4 | 4 | 7 | |||
| 8 | Шайба | 8.6402 | 11 | 11 | 8 | |||
| 9 | Шайба | 8х14.11371 | 2 | 2 | 9 | |||
| 10 | гвинт | М8х25.7796 | 2 | 2 | 10 | |||
| 11 | Перехідник | ТМ-3.10.02.009 | 2 | 2 | 11 | |||
| 12 | Шайба | 12х2.11371 | 2 | 2 | 12 | |||
| 13 | Доопрацювання MS-. | ТО-18А.05.00.102 | 2 | 2 | 13 | |||
| 14 | Шплінт | 3.2х20.397 | 2 | 2 | 14 | |||
| 15 | Болт | Д-565.3510-01 | 8 | 8 | 15 | |||
| 16 | Ось | 6-12х40.9650 | 2 | 2 | 16 | |||
| 17 | Шайба | 16.6402 | 4 | 4 | 17 | |||
| 18 | Горіх | М16х1.5.5915 | 4 | 4 | 18 |
