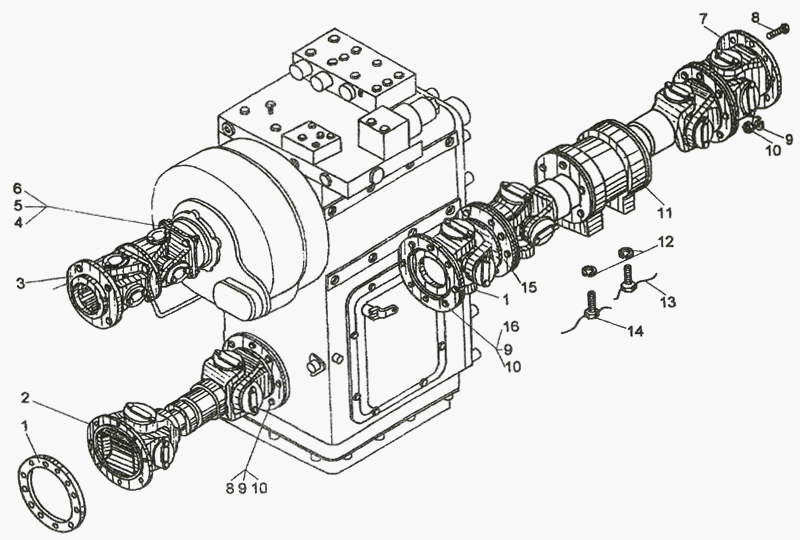

Встановлення карданних валів
100%
Назва деталі
Встановлення карданних валів
Заводський номер
ТО-18Д.34.00.000
Кількість на модель
№
Назва деталі
Проставка
Заводський номер
ТО-18Д.34.00.001
Кількість на модель
1
№
1
Назва деталі
Вал карданний-
Заводський номер
375-2202010-01
Кількість на модель
1
№
2
Назва деталі
Карданний вал
Заводський номер
КИС0106860-04
Кількість на модель
1
№
3
Назва деталі
Болт
Заводський номер
ТО-18А.04.00.002
Кількість на модель
8
№
4
Назва деталі
Шайба
Заводський номер
14.6402
Кількість на модель
8
№
5
Назва деталі
Горіх
Заводський номер
М14х1,5.5916
Кількість на модель
8
№
6
Назва деталі
Вал карданний
Заводський номер
509П-2218010-12
Кількість на модель
1
№
7
Назва деталі
Болт M10x1-6hx40
Заводський номер
371264
Кількість на модель
24
№
8
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
32
№
9
Назва деталі
Горіх
Заводський номер
250658-П29
Кількість на модель
32
№
10
Назва деталі
Карданна опора
Заводський номер
ТО-18А.04.02.000
Кількість на модель
1
№
11
Назва деталі
Шайба
Заводський номер
16.6402
Кількість на модель
4
№
12
Назва деталі
Дріт L= мм
Заводський номер
2-С-1.3282
Кількість на модель
30
№
13
Назва деталі
Болт
Заводський номер
3М16х70.7796
Кількість на модель
4
№
14
Назва деталі
Вал карданний
Заводський номер
509-2218010-01
Кількість на модель
2
№
15
Назва деталі
Болт
Заводський номер
ТО-18.04.02.002
Кількість на модель
8
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення карданних валів | ТО-18Д.34.00.000 | |||||||
| 1 | Проставка | ТО-18Д.34.00.001 | 1 | 1 | 1 | |||
| 2 | Вал карданний- | 375-2202010-01 | 1 | 1 | 2 | |||
| 3 | Карданний вал | КИС0106860-04 | 1 | 1 | 3 | |||
| 4 | Болт | ТО-18А.04.00.002 | 8 | 8 | 4 | |||
| 5 | Шайба | 14.6402 | 8 | 8 | 5 | |||
| 6 | Горіх | М14х1,5.5916 | 8 | 8 | 6 | |||
| 7 | Вал карданний | 509П-2218010-12 | 1 | 1 | 7 | |||
| 8 | Болт M10x1-6hx40 | 371264 | 24 | 24 | 8 | |||
| 9 | Шайба | 10.6402 | 32 | 32 | 9 | |||
| 10 | Горіх | 250658-П29 | 32 | 32 | 10 | |||
| 11 | Карданна опора | ТО-18А.04.02.000 | 1 | 1 | 11 | |||
| 12 | Шайба | 16.6402 | 4 | 4 | 12 | |||
| 13 | Дріт L= мм | 2-С-1.3282 | 30 | 30 | 13 | |||
| 14 | Болт | 3М16х70.7796 | 4 | 4 | 14 | |||
| 15 | Вал карданний | 509-2218010-01 | 2 | 2 | 15 | |||
| 16 | Болт | ТО-18.04.02.002 | 8 | 8 | 16 |
