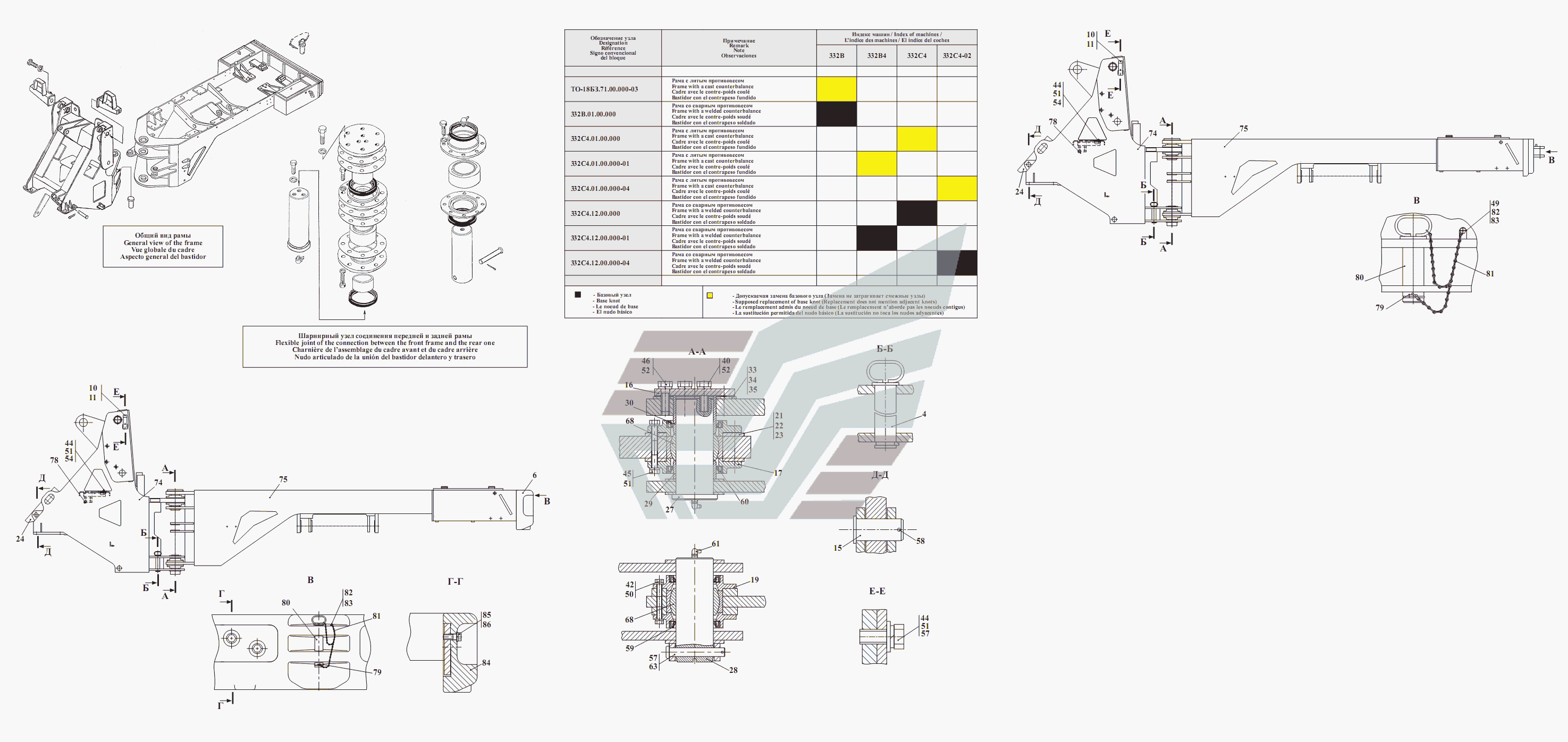

Зведена таблиця комплектації застосовуваних рам
100%
Назва деталі
Палец
Заводський номер
ТО-18Б.71.03.000
Кількість на модель
1
№
4
Назва деталі
Встановлення противаги
Заводський номер
ТО-18Б3.71.03.000
Кількість на модель
1
№
6
Назва деталі
Кронштейн
Заводський номер
332С.01.00.100
Кількість на модель
1
№
10
Назва деталі
Кронштейн
Заводський номер
332С.01.00.100-01
Кількість на модель
1
№
11
Назва деталі
Палец
Заводський номер
ТО-18А.01.00.001-01
Кількість на модель
1
№
15
Назва деталі
Шайба
Заводський номер
ТО-18А.01.00.010
Кількість на модель
1
№
16
Назва деталі
Кришка
Заводський номер
TO-18A.01.00.014-01
Кількість на модель
2
№
17
Назва деталі
Кришка
Заводський номер
ТО-18А.01.00.014
Кількість на модель
2
№
17
Назва деталі
Кришка
Заводський номер
TO-18A.01.00.015
Кількість на модель
2
№
19
Назва деталі
Кришка
Заводський номер
TO-18A.01.00.015-01
Кількість на модель
2
№
19
Назва деталі
Прокладка
Заводський номер
TO-18A.01.00.022
Кількість на модель
2
№
21
Назва деталі
Прокладка
Заводський номер
TO-18A.01.00.022-01
Кількість на модель
2
№
22
Назва деталі
Прокладка
Заводський номер
TO-18A.01.00.022-02
Кількість на модель
2
№
23
Назва деталі
Упор
Заводський номер
ТО-18Б.01.00.001
Кількість на модель
1
№
24
Назва деталі
Палец
Заводський номер
ТО-18Б.71.00.001
Кількість на модель
1
№
27
Назва деталі
Палец
Заводський номер
ТО-18Б.71.00.002
Кількість на модель
1
№
28
Назва деталі
Втулка
Заводський номер
ТО-18Б.71.00.003
Кількість на модель
1
№
29
Назва деталі
Втулка
Заводський номер
TO-18Б.71.00.003-01
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
ТО-18Б.71.00.006
Кількість на модель
2
№
33
Назва деталі
Прокладка
Заводський номер
TO-18Б.71.00.006-01
Кількість на модель
2
№
34
Назва деталі
Прокладка
Заводський номер
TO-18Б.71.00.006-02
Кількість на модель
2
№
35
Назва деталі
Болт
Заводський номер
TO-28A.01.00.004
Кількість на модель
3
№
40
Назва деталі
гвинт
Заводський номер
M10-6gx20.56.0115
Кількість на модель
8
№
42
Назва деталі
Болт
Заводський номер
M10-6gx 20.88.35.0115
Кількість на модель
8
№
42
Назва деталі
Болт
Заводський номер
M12-6gx 20.56.0115
Кількість на модель
10
№
44
Назва деталі
Болт
Заводський номер
M12-6gx 35.88.35.0115
Кількість на модель
16
№
45
Назва деталі
Болт
Заводський номер
M12-6gx30.88.35.0115
Кількість на модель
16
№
45
Назва деталі
Болт
Заводський номер
M16-6gx 40.88.35.0115
Кількість на модель
6
№
46
Назва деталі
Горіх
Заводський номер
M6-6H.5.0115
Кількість на модель
1
№
49
Назва деталі
Шайба
Заводський номер
10.65Г0115
Кількість на модель
8
№
50
Назва деталі
Шайба
Заводський номер
12.65Г0115
Кількість на модель
26
№
51
Назва деталі
Шайба
Заводський номер
16.65Г0115
Кількість на модель
9
№
52
Назва деталі
Шайба
Заводський номер
С12.02.Ст3.0115
Кількість на модель
10
№
54
Назва деталі
Шплінт
Заводський номер
4x25.019
Кількість на модель
1
№
57
Назва деталі
Шплінт
Заводський номер
4x63.019
Кількість на модель
1
№
58
Назва деталі
Манжета
Заводський номер
1.2-70x95-1
Кількість на модель
2
№
59
Назва деталі
Манжета
Заводський номер
1.2- 80x105-1
Кількість на модель
2
№
60
Назва деталі
Маслянка
Заводський номер
2.3.45.Ц6.хр
Кількість на модель
2
№
61
Назва деталі
Ось
Заводський номер
6-16h2х110.45.Ц15.хр
Кількість на модель
1
№
63
Назва деталі
Підшипник
Заводський номер
ШСЛ-70
Кількість на модель
2
№
68
Назва деталі
Напіврама передня
Заводський номер
ТО-18Б2.01.01.000-04
Кількість на модель
1
№
74
Назва деталі
Напіврама передня
Заводський номер
ТО-18Б2.01.01.000-03
Кількість на модель
1
№
74
Назва деталі
Задня напіврама
Заводський номер
332С4.01.02.000-02
Кількість на модель
1
№
74
Назва деталі
Напіврама передня
Заводський номер
ТО-18Б2.01.01.000-05
Кількість на модель
1
№
74
Назва деталі
Задня напіврама
Заводський номер
ТО-18Б3.71.02.000-01
Кількість на модель
1
№
75
Назва деталі
Задня напіврама
Заводський номер
332С4.01.02.000
Кількість на модель
1
№
75
Назва деталі
Задня напіврама
Заводський номер
ТО-18Б3.01.02.000-01
Кількість на модель
1
№
75
Назва деталі
Швелер
Заводський номер
ТО-18Б.71.01.703
Кількість на модель
1
№
78
Назва деталі
Швелер
Заводський номер
ТО-18Б.71.01.703-03
Кількість на модель
1
№
78
Назва деталі
Швелер
Заводський номер
ТО-18Б.71.01.703-02
Кількість на модель
1
№
78
Назва деталі
Шплінт
Заводський номер
ТО-18Б.01.00.003
Кількість на модель
1
№
79
Назва деталі
Палец
Заводський номер
ТО-18Б3.71.03.100
Кількість на модель
1
№
80
Назва деталі
Палец
Заводський номер
ТО-18Б.01.03.000
Кількість на модель
1
№
80
Назва деталі
Ланцюжок
Заводський номер
ТО-18Б.01.05.000
Кількість на модель
1
№
81
Назва деталі
гвинт
Заводський номер
M6-6gx20.56.0115
Кількість на модель
1
№
82
Назва деталі
Шайба
Заводський номер
С6.02.Ст3.0115
Кількість на модель
1
№
83
Назва деталі
Противагу
Заводський номер
ТО-18Б3.71.03.001
Кількість на модель
1
№
84
Назва деталі
Болт
Заводський номер
ТО-18Б3.71.03.002
Кількість на модель
1
№
85
Назва деталі
Шайба
Заводський номер
27.65Г0115
Кількість на модель
4
№
86
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 4 | Палец | ТО-18Б.71.03.000 | 1 | 1 | 4 | |||
| 6 | Встановлення противаги | ТО-18Б3.71.03.000 | 1 | 1 | 6 | |||
| 10 | Кронштейн | 332С.01.00.100 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 332С.01.00.100-01 | 1 | 1 | 11 | |||
| 15 | Палец | ТО-18А.01.00.001-01 | 1 | 1 | 15 | |||
| 16 | Шайба | ТО-18А.01.00.010 | 1 | 1 | 16 | |||
| 17 | Кришка | TO-18A.01.00.014-01 | 2 | 2 | 17 | |||
| 17 | Кришка | ТО-18А.01.00.014 | 2 | 2 | 17 | |||
| 19 | Кришка | TO-18A.01.00.015 | 2 | 2 | 19 | |||
| 19 | Кришка | TO-18A.01.00.015-01 | 2 | 2 | 19 | |||
| 21 | Прокладка | TO-18A.01.00.022 | 2 | 2 | 21 | |||
| 22 | Прокладка | TO-18A.01.00.022-01 | 2 | 2 | 22 | |||
| 23 | Прокладка | TO-18A.01.00.022-02 | 2 | 2 | 23 | |||
| 24 | Упор | ТО-18Б.01.00.001 | 1 | 1 | 24 | |||
| 27 | Палец | ТО-18Б.71.00.001 | 1 | 1 | 27 | |||
| 28 | Палец | ТО-18Б.71.00.002 | 1 | 1 | 28 | |||
| 29 | Втулка | ТО-18Б.71.00.003 | 1 | 1 | 29 | |||
| 30 | Втулка | TO-18Б.71.00.003-01 | 1 | 1 | 30 | |||
| 33 | Прокладка | ТО-18Б.71.00.006 | 2 | 2 | 33 | |||
| 34 | Прокладка | TO-18Б.71.00.006-01 | 2 | 2 | 34 | |||
| 35 | Прокладка | TO-18Б.71.00.006-02 | 2 | 2 | 35 | |||
| 40 | Болт | TO-28A.01.00.004 | 3 | 3 | 40 | |||
| 42 | гвинт | M10-6gx20.56.0115 | 8 | 8 | 42 | |||
| 42 | Болт | M10-6gx 20.88.35.0115 | 8 | 8 | 42 | |||
| 44 | Болт | M12-6gx 20.56.0115 | 10 | 10 | 44 | |||
| 45 | Болт | M12-6gx 35.88.35.0115 | 16 | 16 | 45 | |||
| 45 | Болт | M12-6gx30.88.35.0115 | 16 | 16 | 45 | |||
| 46 | Болт | M16-6gx 40.88.35.0115 | 6 | 6 | 46 | |||
| 49 | Горіх | M6-6H.5.0115 | 1 | 1 | 49 | |||
| 50 | Шайба | 10.65Г0115 | 8 | 8 | 50 | |||
| 51 | Шайба | 12.65Г0115 | 26 | 26 | 51 | |||
| 52 | Шайба | 16.65Г0115 | 9 | 9 | 52 | |||
| 54 | Шайба | С12.02.Ст3.0115 | 10 | 10 | 54 | |||
| 57 | Шплінт | 4x25.019 | 1 | 1 | 57 | |||
| 58 | Шплінт | 4x63.019 | 1 | 1 | 58 | |||
| 59 | Манжета | 1.2-70x95-1 | 2 | 2 | 59 | |||
| 60 | Манжета | 1.2- 80x105-1 | 2 | 2 | 60 | |||
| 61 | Маслянка | 2.3.45.Ц6.хр | 2 | 2 | 61 | |||
| 63 | Ось | 6-16h2х110.45.Ц15.хр | 1 | 1 | 63 | |||
| 68 | Підшипник | ШСЛ-70 | 2 | 2 | 68 | |||
| 74 | Напіврама передня | ТО-18Б2.01.01.000-04 | 1 | 1 | 74 | |||
| 74 | Напіврама передня | ТО-18Б2.01.01.000-03 | 1 | 1 | 74 | |||
| 74 | Задня напіврама | 332С4.01.02.000-02 | 1 | 1 | 74 | |||
| 74 | Напіврама передня | ТО-18Б2.01.01.000-05 | 1 | 1 | 74 | |||
| 75 | Задня напіврама | ТО-18Б3.71.02.000-01 | 1 | 1 | 75 | |||
| 75 | Задня напіврама | 332С4.01.02.000 | 1 | 1 | 75 | |||
| 75 | Задня напіврама | ТО-18Б3.01.02.000-01 | 1 | 1 | 75 | |||
| 78 | Швелер | ТО-18Б.71.01.703 | 1 | 1 | 78 | |||
| 78 | Швелер | ТО-18Б.71.01.703-03 | 1 | 1 | 78 | |||
| 78 | Швелер | ТО-18Б.71.01.703-02 | 1 | 1 | 78 | |||
| 79 | Шплінт | ТО-18Б.01.00.003 | 1 | 1 | 79 | |||
| 80 | Палец | ТО-18Б3.71.03.100 | 1 | 1 | 80 | |||
| 80 | Палец | ТО-18Б.01.03.000 | 1 | 1 | 80 | |||
| 81 | Ланцюжок | ТО-18Б.01.05.000 | 1 | 1 | 81 | |||
| 82 | гвинт | M6-6gx20.56.0115 | 1 | 1 | 82 | |||
| 83 | Шайба | С6.02.Ст3.0115 | 1 | 1 | 83 | |||
| 84 | Противагу | ТО-18Б3.71.03.001 | 1 | 1 | 84 | |||
| 85 | Болт | ТО-18Б3.71.03.002 | 1 | 1 | 85 | |||
| 86 | Шайба | 27.65Г0115 | 4 | 4 | 86 |
