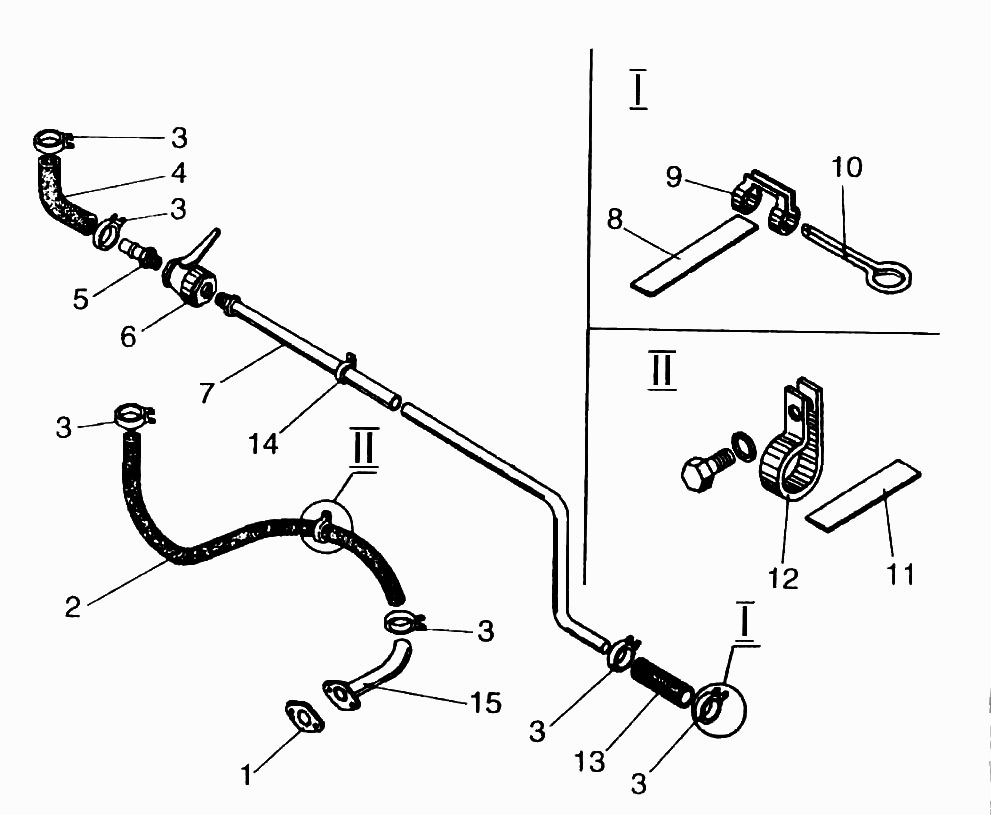

Встановлення трубопроводів обігрівача
100%
Назва деталі
Прокладка
Заводський номер
ТО-18.02.05.007
Кількість на модель
1
№
1
Назва деталі
Рукав (L = )
Заводський номер
16х25.10362
Кількість на модель
1
№
2
Назва деталі
Хомут
Заводський номер
ТО-18.02.02.666-01
Кількість на модель
6
№
3
Назва деталі
Рукав (L = мм)
Заводський номер
16х2510362
Кількість на модель
1
№
4
Назва деталі
Штуцер
Заводський номер
ТМ-59М.14.00.003
Кількість на модель
1
№
5
Назва деталі
Кран роз'єднувальний
Заводський номер
12.35.2.200.10-10
Кількість на модель
4
№
6
Назва деталі
Трубопровід
Заводський номер
ТО-18А.20.20.000
Кількість на модель
1
№
7
Назва деталі
Стрічка
Заводський номер
ТО-18.02.02.603-02
Кількість на модель
1
№
8
Назва деталі
Сережка
Заводський номер
ТО-18.02.02.601
Кількість на модель
1
№
9
Назва деталі
Шплінт
Заводський номер
ТО-18.02.02.602
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
ТО-18.19.00.009
Кількість на модель
2
№
11
Назва деталі
Хомут
Заводський номер
ТО-16.80.00.005 -1
Кількість на модель
1
№
12
Назва деталі
Рукав
Заводський номер
20х30.3.10362
Кількість на модель
1
№
13
Назва деталі
Хомут
Заводський номер
ТО-18.19.00.007
Кількість на модель
1
№
14
Назва деталі
Трубопровід
Заводський номер
ТО-18А.20.40.000
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | ТО-18.02.05.007 | 1 | 1 | 1 | |||
| 2 | Рукав (L = ) | 16х25.10362 | 1 | 1 | 2 | |||
| 3 | Хомут | ТО-18.02.02.666-01 | 6 | 6 | 3 | |||
| 4 | Рукав (L = мм) | 16х2510362 | 1 | 1 | 4 | |||
| 5 | Штуцер | ТМ-59М.14.00.003 | 1 | 1 | 5 | |||
| 6 | Кран роз'єднувальний | 12.35.2.200.10-10 | 4 | 4 | 6 | |||
| 7 | Трубопровід | ТО-18А.20.20.000 | 1 | 1 | 7 | |||
| 8 | Стрічка | ТО-18.02.02.603-02 | 1 | 1 | 8 | |||
| 9 | Сережка | ТО-18.02.02.601 | 1 | 1 | 9 | |||
| 10 | Шплінт | ТО-18.02.02.602 | 1 | 1 | 10 | |||
| 11 | Прокладка | ТО-18.19.00.009 | 2 | 2 | 11 | |||
| 12 | Хомут | ТО-16.80.00.005 -1 | 1 | 1 | 12 | |||
| 13 | Рукав | 20х30.3.10362 | 1 | 1 | 13 | |||
| 14 | Хомут | ТО-18.19.00.007 | 1 | 1 | 14 | |||
| 15 | Трубопровід | ТО-18А.20.40.000 | 1 | 1 | 15 |
