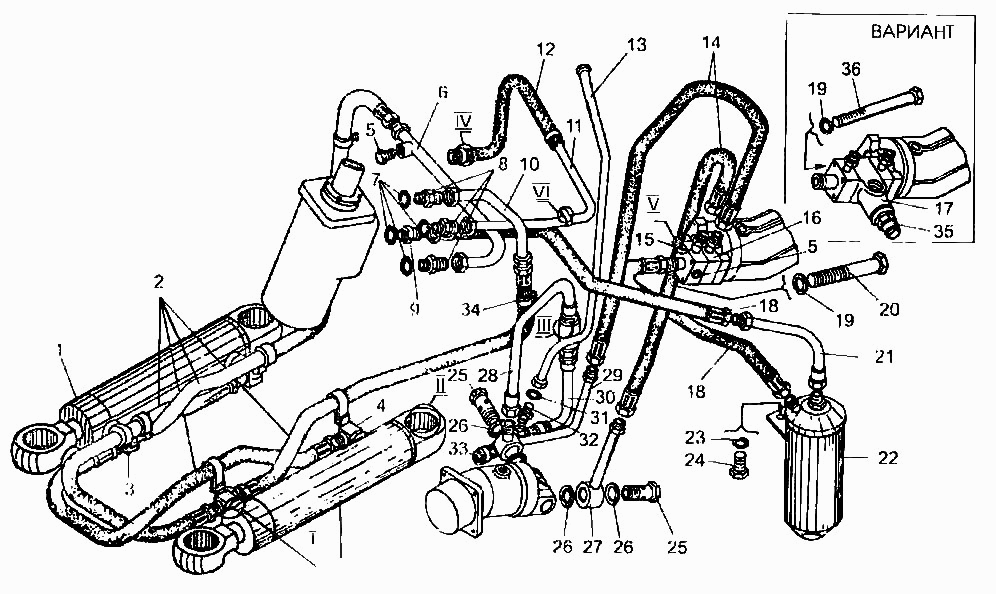

Гідросистема рульового керування
100%
Назва деталі
Гідроциліндр повороту керма
Заводський номер
ТО-18А.08.03.000
Кількість на модель
2
№
1
Назва деталі
Циліндр повороту керма
Заводський номер
У4564200А000-29
Кількість на модель
2
№
1
Назва деталі
Рукав
Заводський номер
РВД12х1250УМ22х1,5
Кількість на модель
4
№
2
Назва деталі
Рукав
Заводський номер
РВД12х1250НЭМ22х1,5
Кількість на модель
4
№
2
Назва деталі
Рукав
Заводський номер
РВД12х1250ТМ22х1,5
Кількість на модель
4
№
2
Назва деталі
Трійник
Заводський номер
ТО-18А.08.00.260
Кількість на модель
2
№
3
Назва деталі
Кутник
Заводський номер
ТО-18А.08.00.280
Кількість на модель
2
№
4
Назва деталі
Корок
Заводський номер
Д-902.61.50.014
Кількість на модель
2
№
5
Назва деталі
Трубопровід
Заводський номер
ТО-186.08.07.000
Кількість на модель
1
№
6
Назва деталі
КІЛЬЦО
Заводський номер
017-020-19.9833
Кількість на модель
4
№
7
Назва деталі
Штуцер
Заводський номер
ТО- 186.08.00.002
Кількість на модель
3
№
8
Назва деталі
Штуцер
Заводський номер
ТО-186.08.00.003
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
ТО-28 08.14.000
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
ТО-186.08.08.000
Кількість на модель
1
№
11
Назва деталі
Рукав (L=)
Заводський номер
20х29-16 10362
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
ТО-18А.08.00.120
Кількість на модель
1
№
13
Назва деталі
Рукав
Заводський номер
РВД12х850ТМ
Кількість на модель
2
№
14
Назва деталі
Рукав
Заводський номер
РВД12х8500УЭ
Кількість на модель
2
№
14
Назва деталі
Рукав
Заводський номер
РВД12х850УМ
Кількість на модель
2
№
14
Назва деталі
Перехідник
Заводський номер
ТО-28.29.18.000
Кількість на модель
1
№
15
Назва деталі
Клапан зворотний
Заводський номер
ТО-28.29 17.000
Кількість на модель
1
№
16
Назва деталі
Клапан запобіжний
Заводський номер
521.20.06.000
Кількість на модель
1
№
17
Назва деталі
Рукав
Заводський номер
РВД20х8500У01
Кількість на модель
2
№
18
Назва деталі
Рукав
Заводський номер
РВД20х850УЭ02
Кількість на модель
2
№
18
Назва деталі
Рукав
Заводський номер
РВД20х850Т02
Кількість на модель
2
№
18
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
8
№
19
Назва деталі
Болт
Заводський номер
М10х70.7796
Кількість на модель
4
№
20
Назва деталі
Трубопровід
Заводський номер
ТО-186.08.05.000
Кількість на модель
1
№
21
Назва деталі
Фільтр магістральний
Заводський номер
ТО- 18В.08.04.000
Кількість на модель
1
№
22
Назва деталі
Шайба
Заводський номер
12.84.02
Кількість на модель
8
№
23
Назва деталі
Болт
Заводський номер
М12х20.7796
Кількість на модель
2
№
24
Назва деталі
Болт
Заводський номер
ТО-18.08.00.007
Кількість на модель
2
№
25
Назва деталі
КІЛЬЦО
Заводський номер
029-035-36.9833
Кількість на модель
4
№
26
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.09.000
Кількість на модель
1
№
27
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.01.000
Кількість на модель
1
№
28
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.10 000
Кількість на модель
1
№
29
Назва деталі
Трубопровід
Заводський номер
ТО-28.29 02.000
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
Д-902.00 10.007
Кількість на модель
1
№
31
Назва деталі
Штуцер
Заводський номер
ТО-18.08.00.008
Кількість на модель
1
№
32
Назва деталі
Рукав (L=мм}
Заводський номер
20х29-16.10362
Кількість на модель
1
№
33
Назва деталі
Хомут
Заводський номер
ТО-18А.08.00.014
Кількість на модель
6
№
34
Назва деталі
Прокладка
Заводський номер
22М3.23358
Кількість на модель
1
№
35
Назва деталі
Болт
Заводський номер
М10х130.7796
Кількість на модель
4
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідроциліндр повороту керма | ТО-18А.08.03.000 | 2 | 2 | 1 | |||
| 1 | Циліндр повороту керма | У4564200А000-29 | 2 | 2 | 1 | |||
| 2 | Рукав | РВД12х1250УМ22х1,5 | 4 | 4 | 2 | |||
| 2 | Рукав | РВД12х1250НЭМ22х1,5 | 4 | 4 | 2 | |||
| 2 | Рукав | РВД12х1250ТМ22х1,5 | 4 | 4 | 2 | |||
| 3 | Трійник | ТО-18А.08.00.260 | 2 | 2 | 3 | |||
| 4 | Кутник | ТО-18А.08.00.280 | 2 | 2 | 4 | |||
| 5 | Корок | Д-902.61.50.014 | 2 | 2 | 5 | |||
| 6 | Трубопровід | ТО-186.08.07.000 | 1 | 1 | 6 | |||
| 7 | КІЛЬЦО | 017-020-19.9833 | 4 | 4 | 7 | |||
| 8 | Штуцер | ТО- 186.08.00.002 | 3 | 3 | 8 | |||
| 9 | Штуцер | ТО-186.08.00.003 | 1 | 1 | 9 | |||
| 10 | Трубопровід | ТО-28 08.14.000 | 1 | 1 | 10 | |||
| 11 | Трубопровід | ТО-186.08.08.000 | 1 | 1 | 11 | |||
| 12 | Рукав (L=) | 20х29-16 10362 | 1 | 1 | 12 | |||
| 13 | Трубопровід | ТО-18А.08.00.120 | 1 | 1 | 13 | |||
| 14 | Рукав | РВД12х850ТМ | 2 | 2 | 14 | |||
| 14 | Рукав | РВД12х8500УЭ | 2 | 2 | 14 | |||
| 14 | Рукав | РВД12х850УМ | 2 | 2 | 14 | |||
| 15 | Перехідник | ТО-28.29.18.000 | 1 | 1 | 15 | |||
| 16 | Клапан зворотний | ТО-28.29 17.000 | 1 | 1 | 16 | |||
| 17 | Клапан запобіжний | 521.20.06.000 | 1 | 1 | 17 | |||
| 18 | Рукав | РВД20х8500У01 | 2 | 2 | 18 | |||
| 18 | Рукав | РВД20х850УЭ02 | 2 | 2 | 18 | |||
| 18 | Рукав | РВД20х850Т02 | 2 | 2 | 18 | |||
| 19 | Шайба | 10.6402 | 8 | 8 | 19 | |||
| 20 | Болт | М10х70.7796 | 4 | 4 | 20 | |||
| 21 | Трубопровід | ТО-186.08.05.000 | 1 | 1 | 21 | |||
| 22 | Фільтр магістральний | ТО- 18В.08.04.000 | 1 | 1 | 22 | |||
| 23 | Шайба | 12.84.02 | 8 | 8 | 23 | |||
| 24 | Болт | М12х20.7796 | 2 | 2 | 24 | |||
| 25 | Болт | ТО-18.08.00.007 | 2 | 2 | 25 | |||
| 26 | КІЛЬЦО | 029-035-36.9833 | 4 | 4 | 26 | |||
| 27 | Трубопровід | ТО-28.29.09.000 | 1 | 1 | 27 | |||
| 28 | Трубопровід | ТО-28.29.01.000 | 1 | 1 | 28 | |||
| 29 | Трубопровід | ТО-28.29.10 000 | 1 | 1 | 29 | |||
| 30 | Трубопровід | ТО-28.29 02.000 | 1 | 1 | 30 | |||
| 31 | Прокладка | Д-902.00 10.007 | 1 | 1 | 31 | |||
| 32 | Штуцер | ТО-18.08.00.008 | 1 | 1 | 32 | |||
| 33 | Рукав (L=мм} | 20х29-16.10362 | 1 | 1 | 33 | |||
| 34 | Хомут | ТО-18А.08.00.014 | 6 | 6 | 34 | |||
| 35 | Прокладка | 22М3.23358 | 1 | 1 | 35 | |||
| 36 | Болт | М10х130.7796 | 4 | 4 | 36 |
