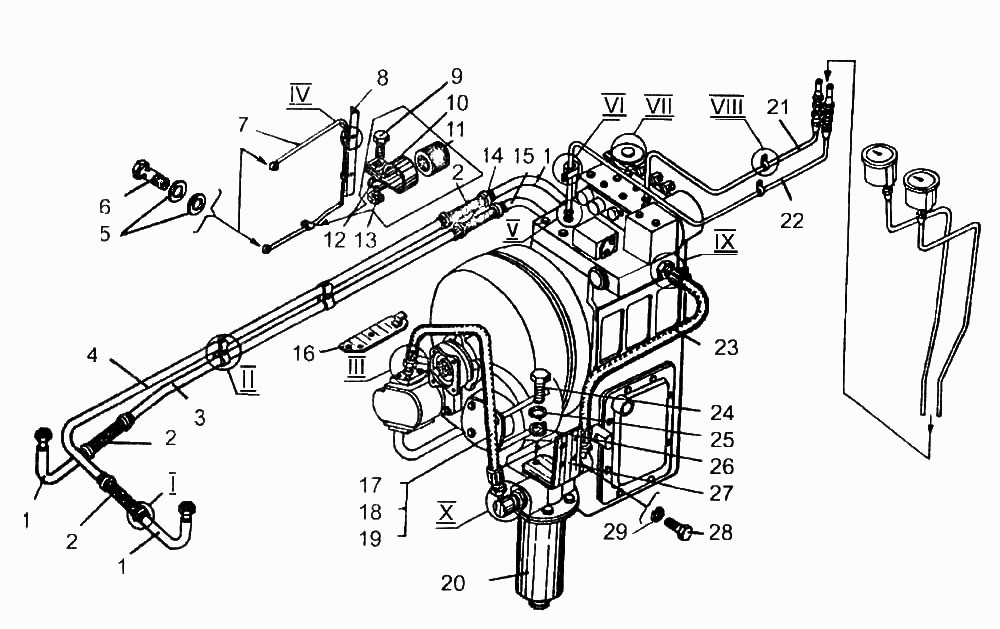

Гідросистема ГМП
100%
Назва деталі
Трубопровід
Заводський номер
ТО-18А.07.00.170
Кількість на модель
2
№
1
Назва деталі
Рукав
Заводський номер
32х200.10362
Кількість на модель
3
№
2
Назва деталі
Труба
Заводський номер
ТО-18А.07.02.001
Кількість на модель
1
№
3
Назва деталі
Труба
Заводський номер
ТО-18А.07.02.002
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
ТМ-59.1300-06
Кількість на модель
4
№
5
Назва деталі
Болт поворотний
Заводський номер
ТМ-59М10.30.002
Кількість на модель
2
№
6
Назва деталі
Маслопокажчик
Заводський номер
ТО-18А.07.00.600
Кількість на модель
1
№
7
Назва деталі
Козирок
Заводський номер
ТО-18А.07.00.001
Кількість на модель
1
№
8
Назва деталі
Болт
Заводський номер
М6х16.7798
Кількість на модель
1
№
9
Назва деталі
Хомут
Заводський номер
ТО-18А.11.00.009
Кількість на модель
3
№
10
Назва деталі
Втулка
Заводський номер
500-1104540
Кількість на модель
5
№
11
Назва деталі
Шайба
Заводський номер
6.6402
Кількість на модель
3
№
12
Назва деталі
Горіх
Заводський номер
М6.5915
Кількість на модель
1
№
13
Назва деталі
Рукав
Заводський номер
32х400.10362
Кількість на модель
2
№
14
Назва деталі
Трубопровід
Заводський номер
ТО-18А.07.02.120
Кількість на модель
1
№
15
Назва деталі
Екран
Заводський номер
ТО-18А.07.00.200
Кількість на модель
1
№
16
Назва деталі
Рукав
Заводський номер
РВД20х850У01
Кількість на модель
1
№
17
Назва деталі
Рукав
Заводський номер
РВД20х850У302
Кількість на модель
1
№
18
Назва деталі
Рукав
Заводський номер
РВД20х850Т02
Кількість на модель
1
№
19
Назва деталі
Фільтр
Заводський номер
1.1.32-25/16
Кількість на модель
1
№
20
Назва деталі
Трубопровід
Заводський номер
ТО-18А.07.00.100-01
Кількість на модель
1
№
21
Назва деталі
Трубопровід
Заводський номер
ТО-18А.07.00.100-02
Кількість на модель
1
№
22
Назва деталі
Рукав
Заводський номер
РВД16х550.УМ27х1.5
Кількість на модель
1
№
23
Назва деталі
Болт
Заводський номер
М12х25.7798
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
12.6402
Кількість на модель
1
№
25
Назва деталі
Шайба
Заводський номер
12х2.11371
Кількість на модель
1
№
26
Назва деталі
Кронштейн
Заводський номер
ТО-18.06.01.001
Кількість на модель
1
№
27
Назва деталі
гвинт
Заводський номер
М10х20.7796
Кількість на модель
4
№
28
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
4
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | ТО-18А.07.00.170 | 2 | 2 | 1 | |||
| 2 | Рукав | 32х200.10362 | 3 | 3 | 2 | |||
| 3 | Труба | ТО-18А.07.02.001 | 1 | 1 | 3 | |||
| 4 | Труба | ТО-18А.07.02.002 | 1 | 1 | 4 | |||
| 5 | Прокладка | ТМ-59.1300-06 | 4 | 4 | 5 | |||
| 6 | Болт поворотний | ТМ-59М10.30.002 | 2 | 2 | 6 | |||
| 7 | Маслопокажчик | ТО-18А.07.00.600 | 1 | 1 | 7 | |||
| 8 | Козирок | ТО-18А.07.00.001 | 1 | 1 | 8 | |||
| 9 | Болт | М6х16.7798 | 1 | 1 | 9 | |||
| 10 | Хомут | ТО-18А.11.00.009 | 3 | 3 | 10 | |||
| 11 | Втулка | 500-1104540 | 5 | 5 | 11 | |||
| 12 | Шайба | 6.6402 | 3 | 3 | 12 | |||
| 13 | Горіх | М6.5915 | 1 | 1 | 13 | |||
| 14 | Рукав | 32х400.10362 | 2 | 2 | 14 | |||
| 15 | Трубопровід | ТО-18А.07.02.120 | 1 | 1 | 15 | |||
| 16 | Екран | ТО-18А.07.00.200 | 1 | 1 | 16 | |||
| 17 | Рукав | РВД20х850У01 | 1 | 1 | 17 | |||
| 18 | Рукав | РВД20х850У302 | 1 | 1 | 18 | |||
| 19 | Рукав | РВД20х850Т02 | 1 | 1 | 19 | |||
| 20 | Фільтр | 1.1.32-25/16 | 1 | 1 | 20 | |||
| 21 | Трубопровід | ТО-18А.07.00.100-01 | 1 | 1 | 21 | |||
| 22 | Трубопровід | ТО-18А.07.00.100-02 | 1 | 1 | 22 | |||
| 23 | Рукав | РВД16х550.УМ27х1.5 | 1 | 1 | 23 | |||
| 24 | Болт | М12х25.7798 | 1 | 1 | 24 | |||
| 25 | Шайба | 12.6402 | 1 | 1 | 25 | |||
| 26 | Шайба | 12х2.11371 | 1 | 1 | 26 | |||
| 27 | Кронштейн | ТО-18.06.01.001 | 1 | 1 | 27 | |||
| 28 | гвинт | М10х20.7796 | 4 | 4 | 28 | |||
| 29 | Шайба | 10.6402 | 4 | 4 | 29 |
