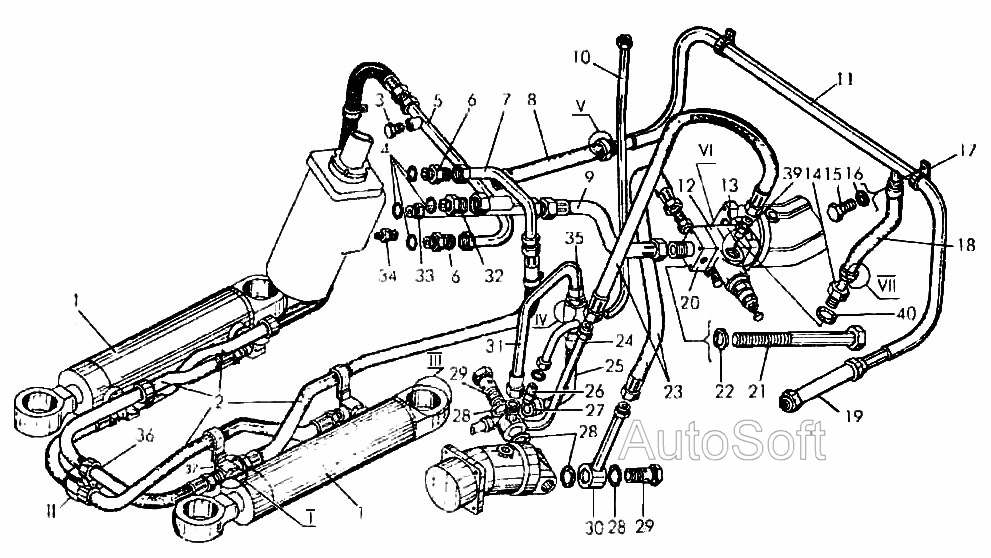

Гідросистема рульового керування
100%
Назва деталі
Гідроциліндр повороту керма
Заводський номер
ТО-18А.08.03.000
Кількість на модель
2
№
1
Назва деталі
Рукав (РВДхУЕ.Мх РВДхТММх)
Заводський номер
РВД2х1250Т.М12х15
Кількість на модель
4
№
2
Назва деталі
Корок
Заводський номер
Д-902.61.50.014
Кількість на модель
2
№
3
Назва деталі
КІЛЬЦО
Заводський номер
019-023-25 9833
Кількість на модель
4
№
4
Назва деталі
Трубопровід
Заводський номер
ТО-28.08.11.000
Кількість на модель
1
№
5
Назва деталі
Штуцер
Заводський номер
ТО-18А.08.00.006
Кількість на модель
2
№
6
Назва деталі
Трубопровід
Заводський номер
ТО-28.08.14.000
Кількість на модель
1
№
7
Назва деталі
Рукав
Заводський номер
20х30,5-16.10362
Кількість на модель
1
№
8
Назва деталі
Рукав (РВДхУЕ РВДхТ)
Заводський номер
РВД 20х850У
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
ТО-18А.08.00.120
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
ТО-28.2Э.07.000
Кількість на модель
1
№
11
Назва деталі
Клапан запобіжний
Заводський номер
521200600
Кількість на модель
1
№
12
Назва деталі
Клапан зворотний
Заводський номер
ТО-28.29.17.000
Кількість на модель
1
№
13
Назва деталі
Перехідник
Заводський номер
ТО-28.29.22.000
Кількість на модель
1
№
14
Назва деталі
гвинт
Заводський номер
М8х16.7796
Кількість на модель
2
№
15
Назва деталі
Шайба
Заводський номер
8.6402
Кількість на модель
3
№
16
Назва деталі
Хомут
Заводський номер
ТО-28.29.00.004
Кількість на модель
2
№
17
Назва деталі
Рукав
Заводський номер
16х26,5-16.10362
Кількість на модель
1
№
18
Назва деталі
Перехідник
Заводський номер
ТО-28.29.18.000
Кількість на модель
1
№
20
Назва деталі
Болт
Заводський номер
М10х130.7796
Кількість на модель
4
№
21
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
4
№
22
Назва деталі
Рукав (РВДхУЕМх РВД хТ Мх)
Заводський номер
РВД 12х8507У М22х1,5
Кількість на модель
2
№
23
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.10.000
Кількість на модель
1
№
24
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.02.000
Кількість на модель
1
№
25
Назва деталі
Штуцер
Заводський номер
1018.08.00.008
Кількість на модель
1
№
26
Назва деталі
Прокладка
Заводський номер
Д-902.00.10.007
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
27М3.23358
Кількість на модель
4
№
28
Назва деталі
Болт
Заводський номер
ТО-28.08.00.001
Кількість на модель
2
№
29
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.09.000
Кількість на модель
1
№
30
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.01.000
Кількість на модель
1
№
31
Назва деталі
Штуцер
Заводський номер
ТО-28.08.00.022
Кількість на модель
1
№
32
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.04.000
Кількість на модель
1
№
33
Назва деталі
Штуцер
Заводський номер
ТО-28.29.00.001
Кількість на модель
1
№
34
Назва деталі
Клапан зворотний
Заводський номер
ТО-28.29.19.000
Кількість на модель
1
№
35
Назва деталі
Пружина
Заводський номер
Д-902.45.10.002
Кількість на модель
1
№
36
Назва деталі
Трійник
Заводський номер
ТО-18А.08.00.260
Кількість на модель
2
№
37
Назва деталі
Кутник
Заводський номер
ТО-18А.08.00.250
Кількість на модель
2
№
38
Назва деталі
Штуцер
Заводський номер
ТО-18А.08.00.270
Кількість на модель
1
№
39
Назва деталі
КІЛЬЦО
Заводський номер
Д-565.4600-30
Кількість на модель
1
№
40
Назва деталі
Прокладка
Заводський номер
22М3.23358
Кількість на модель
1
№
41
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідроциліндр повороту керма | ТО-18А.08.03.000 | 2 | 2 | 1 | |||
| 2 | Рукав (РВДхУЕ.Мх РВДхТММх) | РВД2х1250Т.М12х15 | 4 | 4 | 2 | |||
| 3 | Корок | Д-902.61.50.014 | 2 | 2 | 3 | |||
| 4 | КІЛЬЦО | 019-023-25 9833 | 4 | 4 | 4 | |||
| 5 | Трубопровід | ТО-28.08.11.000 | 1 | 1 | 5 | |||
| 6 | Штуцер | ТО-18А.08.00.006 | 2 | 2 | 6 | |||
| 7 | Трубопровід | ТО-28.08.14.000 | 1 | 1 | 7 | |||
| 8 | Рукав | 20х30,5-16.10362 | 1 | 1 | 8 | |||
| 9 | Рукав (РВДхУЕ РВДхТ) | РВД 20х850У | 1 | 1 | 9 | |||
| 10 | Трубопровід | ТО-18А.08.00.120 | 1 | 1 | 10 | |||
| 11 | Трубопровід | ТО-28.2Э.07.000 | 1 | 1 | 11 | |||
| 12 | Клапан запобіжний | 521200600 | 1 | 1 | 12 | |||
| 13 | Клапан зворотний | ТО-28.29.17.000 | 1 | 1 | 13 | |||
| 14 | Перехідник | ТО-28.29.22.000 | 1 | 1 | 14 | |||
| 15 | гвинт | М8х16.7796 | 2 | 2 | 15 | |||
| 16 | Шайба | 8.6402 | 3 | 3 | 16 | |||
| 17 | Хомут | ТО-28.29.00.004 | 2 | 2 | 17 | |||
| 18 | Рукав | 16х26,5-16.10362 | 1 | 1 | 18 | |||
| 20 | Перехідник | ТО-28.29.18.000 | 1 | 1 | 20 | |||
| 21 | Болт | М10х130.7796 | 4 | 4 | 21 | |||
| 22 | Шайба | 10.6402 | 4 | 4 | 22 | |||
| 23 | Рукав (РВДхУЕМх РВД хТ Мх) | РВД 12х8507У М22х1,5 | 2 | 2 | 23 | |||
| 24 | Трубопровід | ТО-28.29.10.000 | 1 | 1 | 24 | |||
| 25 | Трубопровід | ТО-28.29.02.000 | 1 | 1 | 25 | |||
| 26 | Штуцер | 1018.08.00.008 | 1 | 1 | 26 | |||
| 27 | Прокладка | Д-902.00.10.007 | 1 | 1 | 27 | |||
| 28 | Прокладка | 27М3.23358 | 4 | 4 | 28 | |||
| 29 | Болт | ТО-28.08.00.001 | 2 | 2 | 29 | |||
| 30 | Трубопровід | ТО-28.29.09.000 | 1 | 1 | 30 | |||
| 31 | Трубопровід | ТО-28.29.01.000 | 1 | 1 | 31 | |||
| 32 | Штуцер | ТО-28.08.00.022 | 1 | 1 | 32 | |||
| 33 | Трубопровід | ТО-28.29.04.000 | 1 | 1 | 33 | |||
| 34 | Штуцер | ТО-28.29.00.001 | 1 | 1 | 34 | |||
| 35 | Клапан зворотний | ТО-28.29.19.000 | 1 | 1 | 35 | |||
| 36 | Пружина | Д-902.45.10.002 | 1 | 1 | 36 | |||
| 37 | Трійник | ТО-18А.08.00.260 | 2 | 2 | 37 | |||
| 38 | Кутник | ТО-18А.08.00.250 | 2 | 2 | 38 | |||
| 39 | Штуцер | ТО-18А.08.00.270 | 1 | 1 | 39 | |||
| 40 | КІЛЬЦО | Д-565.4600-30 | 1 | 1 | 40 | |||
| 41 | Прокладка | 22М3.23358 | 1 | 1 | 41 |
