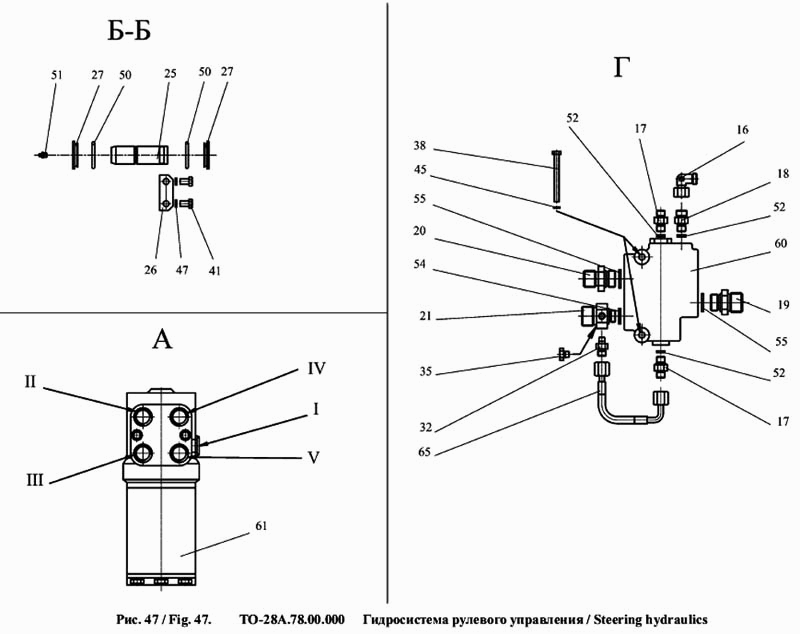

Гідросистема рульового керування
100%
Назва деталі
З'єднання
Заводський номер
УДГ1-02.01.020
Кількість на модель
1
№
16
Назва деталі
Штуцер
Заводський номер
342РL.06.00.001
Кількість на модель
3
№
17
Назва деталі
Штуцер
Заводський номер
342РL.06.09.002
Кількість на модель
1
№
18
Назва деталі
Штуцер
Заводський номер
342РL.08.00.003
Кількість на модель
1
№
19
Назва деталі
Штуцер
Заводський номер
342РL.08.00.004
Кількість на модель
№
20
Назва деталі
Штуцер
Заводський номер
342РL.08.00.006
Кількість на модель
1
№
21
Назва деталі
Палец
Заводський номер
ТО-18А.08.00.004
Кількість на модель
4
№
25
Назва деталі
Ригель
Заводський номер
ТО-18А.08.00.007
Кількість на модель
3
№
26
Назва деталі
Тримач
Заводський номер
ТО-18А.08.00.015
Кількість на модель
8
№
27
Назва деталі
Штуцер
Заводський номер
УДГ1-01.03.001
Кількість на модель
2
№
32
Назва деталі
Заглушка
Заводський номер
УДГ1-09.03.001
Кількість на модель
1
№
35
Назва деталі
Болт
Заводський номер
М8х80.7796
Кількість на модель
2
№
38
Назва деталі
гвинт
Заводський номер
М12х30.7796
Кількість на модель
8
№
41
Назва деталі
Шайба
Заводський номер
8.6402
Кількість на модель
4
№
45
Назва деталі
Шайба
Заводський номер
12.6402
Кількість на модель
10
№
47
Назва деталі
КІЛЬЦО
Заводський номер
050-060-58.9833/18829
Кількість на модель
8
№
50
Назва деталі
Маслянка
Заводський номер
1.3.19853
Кількість на модель
4
№
51
Назва деталі
Прокладка
Заводський номер
14АО.23358
Кількість на модель
4
№
52
Назва деталі
Прокладка
Заводський номер
22АО.23358
Кількість на модель
5
№
54
Назва деталі
Прокладка
Заводський номер
27АО.23358
Кількість на модель
6
№
55
Назва деталі
Клапан пріоритетний
Заводський номер
141-11000
Кількість на модель
1
№
60
Назва деталі
Насос- дозатор
Заводський номер
1092.800
Кількість на модель
1
№
61
Назва деталі
Рукав високого тиску
Заводський номер
1SТ NР6х350А60А61
Кількість на модель
1
№
65
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 16 | З'єднання | УДГ1-02.01.020 | 1 | 1 | 16 | |||
| 17 | Штуцер | 342РL.06.00.001 | 3 | 3 | 17 | |||
| 18 | Штуцер | 342РL.06.09.002 | 1 | 1 | 18 | |||
| 19 | Штуцер | 342РL.08.00.003 | 1 | 1 | 19 | |||
| 20 | Штуцер | 342РL.08.00.004 | 20 | |||||
| 21 | Штуцер | 342РL.08.00.006 | 1 | 1 | 21 | |||
| 25 | Палец | ТО-18А.08.00.004 | 4 | 4 | 25 | |||
| 26 | Ригель | ТО-18А.08.00.007 | 3 | 3 | 26 | |||
| 27 | Тримач | ТО-18А.08.00.015 | 8 | 8 | 27 | |||
| 32 | Штуцер | УДГ1-01.03.001 | 2 | 2 | 32 | |||
| 35 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 35 | |||
| 38 | Болт | М8х80.7796 | 2 | 2 | 38 | |||
| 41 | гвинт | М12х30.7796 | 8 | 8 | 41 | |||
| 45 | Шайба | 8.6402 | 4 | 4 | 45 | |||
| 47 | Шайба | 12.6402 | 10 | 10 | 47 | |||
| 50 | КІЛЬЦО | 050-060-58.9833/18829 | 8 | 8 | 50 | |||
| 51 | Маслянка | 1.3.19853 | 4 | 4 | 51 | |||
| 52 | Прокладка | 14АО.23358 | 4 | 4 | 52 | |||
| 54 | Прокладка | 22АО.23358 | 5 | 5 | 54 | |||
| 55 | Прокладка | 27АО.23358 | 6 | 6 | 55 | |||
| 60 | Клапан пріоритетний | 141-11000 | 1 | 1 | 60 | |||
| 61 | Насос- дозатор | 1092.800 | 1 | 1 | 61 | |||
| 65 | Рукав високого тиску | 1SТ NР6х350А60А61 | 1 | 1 | 65 |
