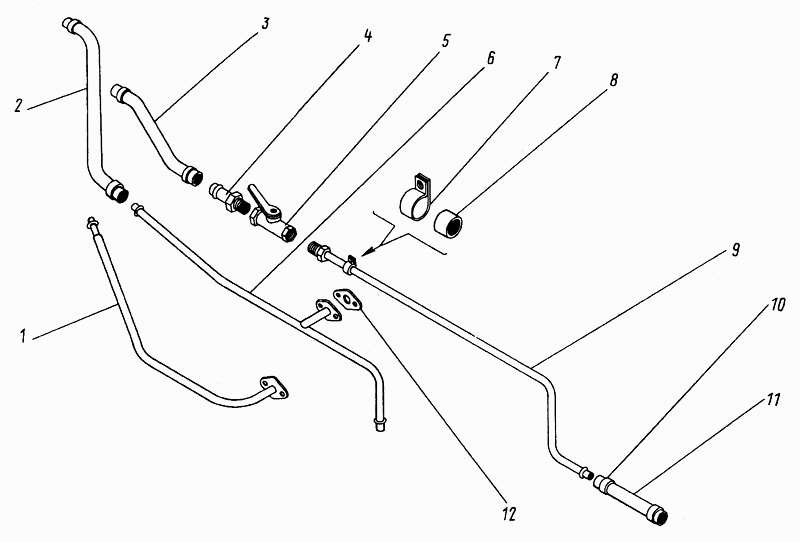

ТО- . Встановлення трубопроводів обігрівача
100%
Назва деталі
Трубопровід без підігрівача
Заводський номер
ТО-18А.20.30.000
Кількість на модель
1
№
1
Назва деталі
Рукав- деталь кг
Заводський номер
20-30,5-10000-13
Кількість на модель
1
№
2
Назва деталі
Рукав- деталь кг
Заводський номер
20-30,5-500-13
Кількість на модель
1
№
3
Назва деталі
Штуцер
Заводський номер
ТО-18.19.00.010
Кількість на модель
1
№
4
Назва деталі
Кран роз'єднувальний
Заводський номер
12.352200.10-10
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
ТО-18.20.40.000
Кількість на модель
1
№
6
Назва деталі
Хомут
Заводський номер
ТО-18.19.00.007
Кількість на модель
1
№
7
Назва деталі
Прокладка
Заводський номер
ТО-18.19.00.009
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
ТО-18.20.20.000
Кількість на модель
1
№
9
Назва деталі
Хомут
Заводський номер
ТО-18.02.02.600-01
Кількість на модель
6
№
10
Назва деталі
Рукав- деталь кг
Заводський номер
20-30,5-150-13
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
ТО-18.02.05.007
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід без підігрівача | ТО-18А.20.30.000 | 1 | 1 | 1 | |||
| 2 | Рукав- деталь кг | 20-30,5-10000-13 | 1 | 1 | 2 | |||
| 3 | Рукав- деталь кг | 20-30,5-500-13 | 1 | 1 | 3 | |||
| 4 | Штуцер | ТО-18.19.00.010 | 1 | 1 | 4 | |||
| 5 | Кран роз'єднувальний | 12.352200.10-10 | 1 | 1 | 5 | |||
| 6 | Трубопровід | ТО-18.20.40.000 | 1 | 1 | 6 | |||
| 7 | Хомут | ТО-18.19.00.007 | 1 | 1 | 7 | |||
| 8 | Прокладка | ТО-18.19.00.009 | 1 | 1 | 8 | |||
| 9 | Трубопровід | ТО-18.20.20.000 | 1 | 1 | 9 | |||
| 10 | Хомут | ТО-18.02.02.600-01 | 6 | 6 | 10 | |||
| 11 | Рукав- деталь кг | 20-30,5-150-13 | 1 | 1 | 11 | |||
| 12 | Прокладка | ТО-18.02.05.007 | 1 | 1 | 12 |
