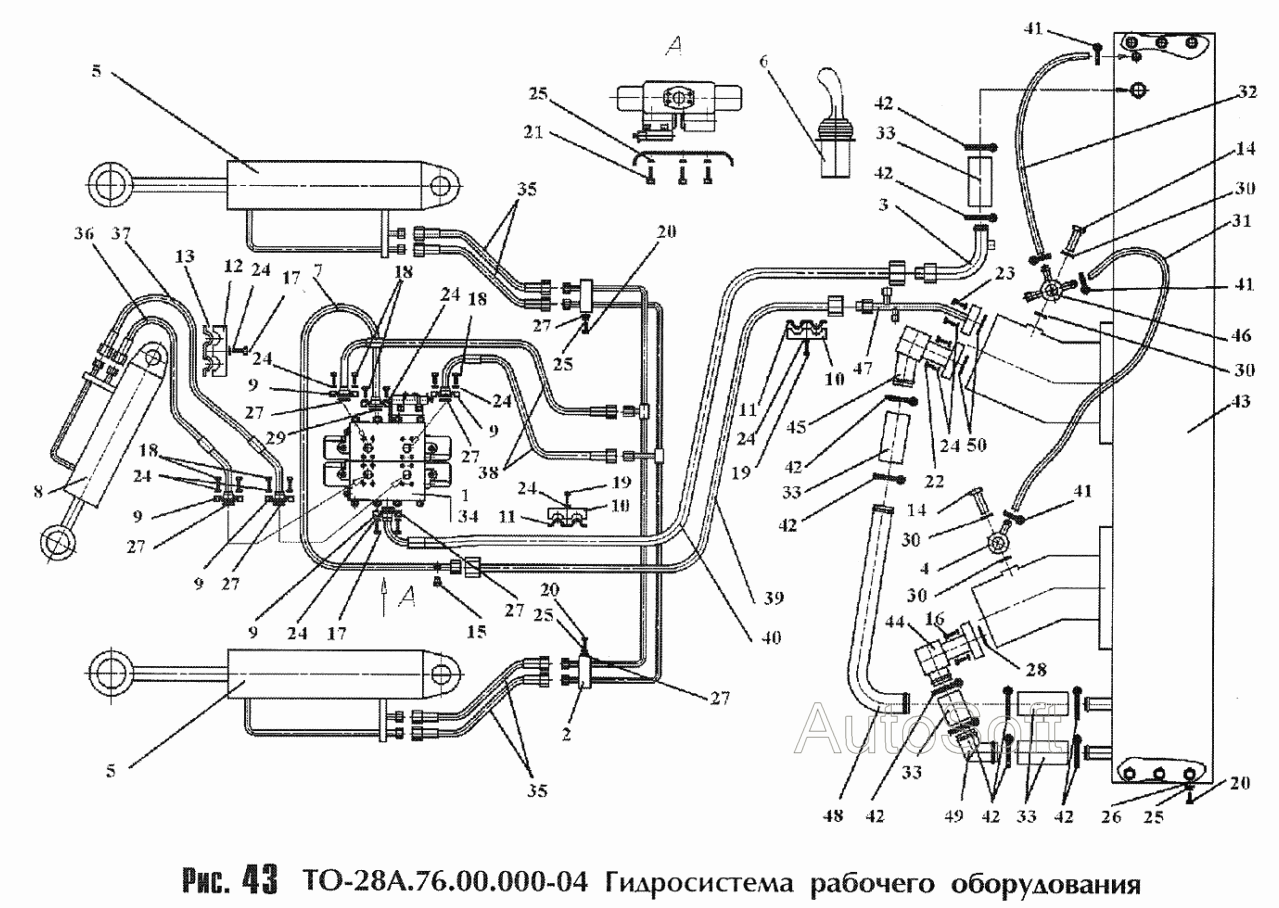

Гідросистема робочого обладнання ТО-28А.76.00.000-04
100%
Назва деталі
Гідророзподільник х секц. з гідрокеруванням
Заводський номер
РГС25Г2-12.00.000
Кількість на модель
1
№
1
Назва деталі
Колектор
Заводський номер
ТО-18Б.76.12.000
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
ТО-18Б.76.13.000
Кількість на модель
1
№
3
Назва деталі
Кутник поворотний
Заводський номер
ТО-28.26.00.140
Кількість на модель
1
№
4
Назва деталі
Циліндр стріловий
Заводський номер
ТО-28А.06.25.000
Кількість на модель
2
№
5
Назва деталі
Керування гідророзподільником
Заводський номер
ТО-28А.76.09.000
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
ТО-28А.06.11.000
Кількість на модель
1
№
7
Назва деталі
Циліндр ковшовий
Заводський номер
ТО-28А.06.26.000
Кількість на модель
1
№
8
Назва деталі
Фланець
Заводський номер
350.06.00.002
Кількість на модель
10
№
9
Назва деталі
Колодка
Заводський номер
ТО-18Б.76.00.004
Кількість на модель
2
№
10
Назва деталі
Тарілка
Заводський номер
ТО-18Б.76.00.007
Кількість на модель
4
№
11
Назва деталі
Колодка
Заводський номер
ТО-28.06.00.002
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
ТО-28.06.00.007
Кількість на модель
2
№
13
Назва деталі
Затискний болт
Заводський номер
ТО-28.26.00.005
Кількість на модель
2
№
14
Назва деталі
Заглушка
Заводський номер
УДГ-09.03.002
Кількість на модель
1
№
15
Назва деталі
Болт
Заводський номер
М10х35.46.0115.7796
Кількість на модель
4
№
16
Назва деталі
Болт
Заводський номер
М10х40.46.0115.7796
Кількість на модель
5
№
17
Назва деталі
Болт
Заводський номер
М10х35.88.35.0115.7796
Кількість на модель
20
№
18
Назва деталі
гвинт
Заводський номер
М10х70.46.0115.7796
Кількість на модель
2
№
19
Назва деталі
Болт
Заводський номер
М12х25.46.0115.7796
Кількість на модель
8
№
20
Назва деталі
Болт
Заводський номер
М12х30.46.0115.7796
Кількість на модель
3
№
21
Назва деталі
Болт
Заводський номер
М12х35.88.35.0115.7796
Кількість на модель
4
№
22
Назва деталі
Болт
Заводський номер
М12х40.46.0115.7796
Кількість на модель
4
№
23
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
31
№
24
Назва деталі
Шайба
Заводський номер
12.6402
Кількість на модель
19
№
25
Назва деталі
Диск
Заводський номер
А12.02.СтЗ.11371
Кількість на модель
8
№
26
Назва деталі
КІЛЬЦО
Заводський номер
034-040-36.9833/18829
Кількість на модель
5
№
27
Назва деталі
КІЛЬЦО
Заводський номер
039-045-36.9833/18829
Кількість на модель
1
№
28
Назва деталі
КІЛЬЦО
Заводський номер
032-040-46.9833/18829
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
18АО.23358
Кількість на модель
4
№
30
Назва деталі
Рукав (L=__NT__0__ мм)
Заводський номер
16х25-1,6.10362
Кількість на модель
1
№
31
Назва деталі
Рукав (L=170 мм)
Заводський номер
48х62-1,47.10362
Кількість на модель
5
№
33
Назва деталі
Гідророзподільник
Заводський номер
РГС25Г.2К20-5101Б15-5203
Кількість на модель
1
№
34
Назва деталі
Рукав
Заводський номер
2SNNP20х1050A10spA10sp
Кількість на модель
4
№
35
Назва деталі
Рукав
Заводський номер
2SNNP20х1150P13spA10sp
Кількість на модель
1
№
36
Назва деталі
Рукав
Заводський номер
2SNNP20х1250P13spA10sp
Кількість на модель
1
№
37
Назва деталі
Рукав
Заводський номер
4SPNP25х800P11A70
Кількість на модель
2
№
38
Назва деталі
Рукав
Заводський номер
2SNNP25X1580A70A70
Кількість на модель
1
№
39
Назва деталі
Рукав
Заводський номер
1SNNP32х2300P11spA70
Кількість на модель
1
№
40
Назва деталі
Затискач TORRO
Заводський номер
16-27/9-C7-W2
Кількість на модель
4
№
41
Назва деталі
Затискач TORRO
Заводський номер
50-70/9-C7-W2
Кількість на модель
10
№
42
Назва деталі
Гідробак
Заводський номер
ТО-18Б.76.01.000-01
Кількість на модель
1
№
43
Назва деталі
Фланець
Заводський номер
ТО-28А.06.07.000
Кількість на модель
1
№
44
Назва деталі
Фланець
Заводський номер
ТО-28А.06.08.000
Кількість на модель
1
№
45
Назва деталі
Кутник поворотний
Заводський номер
342PL.06.10.000
Кількість на модель
1
№
46
Назва деталі
Трубопровід
Заводський номер
ТО-28А.06.14.000
Кількість на модель
1
№
47
Назва деталі
Труба
Заводський номер
ТО-28А.06.00.001
Кількість на модель
1
№
48
Назва деталі
Труба
Заводський номер
ТО-28А.06.00.003
Кількість на модель
1
№
49
Назва деталі
КІЛЬЦО
Заводський номер
050-060-58.9833/18829
Кількість на модель
2
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідророзподільник х секц. з гідрокеруванням | РГС25Г2-12.00.000 | 1 | 1 | 1 | |||
| 2 | Колектор | ТО-18Б.76.12.000 | 1 | 1 | 2 | |||
| 3 | Трубопровід | ТО-18Б.76.13.000 | 1 | 1 | 3 | |||
| 4 | Кутник поворотний | ТО-28.26.00.140 | 1 | 1 | 4 | |||
| 5 | Циліндр стріловий | ТО-28А.06.25.000 | 2 | 2 | 5 | |||
| 6 | Керування гідророзподільником | ТО-28А.76.09.000 | 1 | 1 | 6 | |||
| 7 | Трубопровід | ТО-28А.06.11.000 | 1 | 1 | 7 | |||
| 8 | Циліндр ковшовий | ТО-28А.06.26.000 | 1 | 1 | 8 | |||
| 9 | Фланець | 350.06.00.002 | 10 | 10 | 9 | |||
| 10 | Колодка | ТО-18Б.76.00.004 | 2 | 2 | 10 | |||
| 11 | Тарілка | ТО-18Б.76.00.007 | 4 | 4 | 11 | |||
| 12 | Колодка | ТО-28.06.00.002 | 1 | 1 | 12 | |||
| 13 | Прокладка | ТО-28.06.00.007 | 2 | 2 | 13 | |||
| 14 | Затискний болт | ТО-28.26.00.005 | 2 | 2 | 14 | |||
| 15 | Заглушка | УДГ-09.03.002 | 1 | 1 | 15 | |||
| 16 | Болт | М10х35.46.0115.7796 | 4 | 4 | 16 | |||
| 17 | Болт | М10х40.46.0115.7796 | 5 | 5 | 17 | |||
| 18 | Болт | М10х35.88.35.0115.7796 | 20 | 20 | 18 | |||
| 19 | гвинт | М10х70.46.0115.7796 | 2 | 2 | 19 | |||
| 20 | Болт | М12х25.46.0115.7796 | 8 | 8 | 20 | |||
| 21 | Болт | М12х30.46.0115.7796 | 3 | 3 | 21 | |||
| 22 | Болт | М12х35.88.35.0115.7796 | 4 | 4 | 22 | |||
| 23 | Болт | М12х40.46.0115.7796 | 4 | 4 | 23 | |||
| 24 | Шайба | 10.6402 | 31 | 31 | 24 | |||
| 25 | Шайба | 12.6402 | 19 | 19 | 25 | |||
| 26 | Диск | А12.02.СтЗ.11371 | 8 | 8 | 26 | |||
| 27 | КІЛЬЦО | 034-040-36.9833/18829 | 5 | 5 | 27 | |||
| 28 | КІЛЬЦО | 039-045-36.9833/18829 | 1 | 1 | 28 | |||
| 29 | КІЛЬЦО | 032-040-46.9833/18829 | 1 | 1 | 29 | |||
| 30 | Прокладка | 18АО.23358 | 4 | 4 | 30 | |||
| 31 | Рукав (L=__NT__0__ мм) | 16х25-1,6.10362 | 1 | 1 | 31 | |||
| 33 | Рукав (L=170 мм) | 48х62-1,47.10362 | 5 | 5 | 33 | |||
| 34 | Гідророзподільник | РГС25Г.2К20-5101Б15-5203 | 1 | 1 | 34 | |||
| 35 | Рукав | 2SNNP20х1050A10spA10sp | 4 | 4 | 35 | |||
| 36 | Рукав | 2SNNP20х1150P13spA10sp | 1 | 1 | 36 | |||
| 37 | Рукав | 2SNNP20х1250P13spA10sp | 1 | 1 | 37 | |||
| 38 | Рукав | 4SPNP25х800P11A70 | 2 | 2 | 38 | |||
| 39 | Рукав | 2SNNP25X1580A70A70 | 1 | 1 | 39 | |||
| 40 | Рукав | 1SNNP32х2300P11spA70 | 1 | 1 | 40 | |||
| 41 | Затискач TORRO | 16-27/9-C7-W2 | 4 | 4 | 41 | |||
| 42 | Затискач TORRO | 50-70/9-C7-W2 | 10 | 10 | 42 | |||
| 43 | Гідробак | ТО-18Б.76.01.000-01 | 1 | 1 | 43 | |||
| 44 | Фланець | ТО-28А.06.07.000 | 1 | 1 | 44 | |||
| 45 | Фланець | ТО-28А.06.08.000 | 1 | 1 | 45 | |||
| 46 | Кутник поворотний | 342PL.06.10.000 | 1 | 1 | 46 | |||
| 47 | Трубопровід | ТО-28А.06.14.000 | 1 | 1 | 47 | |||
| 48 | Труба | ТО-28А.06.00.001 | 1 | 1 | 48 | |||
| 49 | Труба | ТО-28А.06.00.003 | 1 | 1 | 49 | |||
| 50 | КІЛЬЦО | 050-060-58.9833/18829 | 2 | 2 | 50 |
