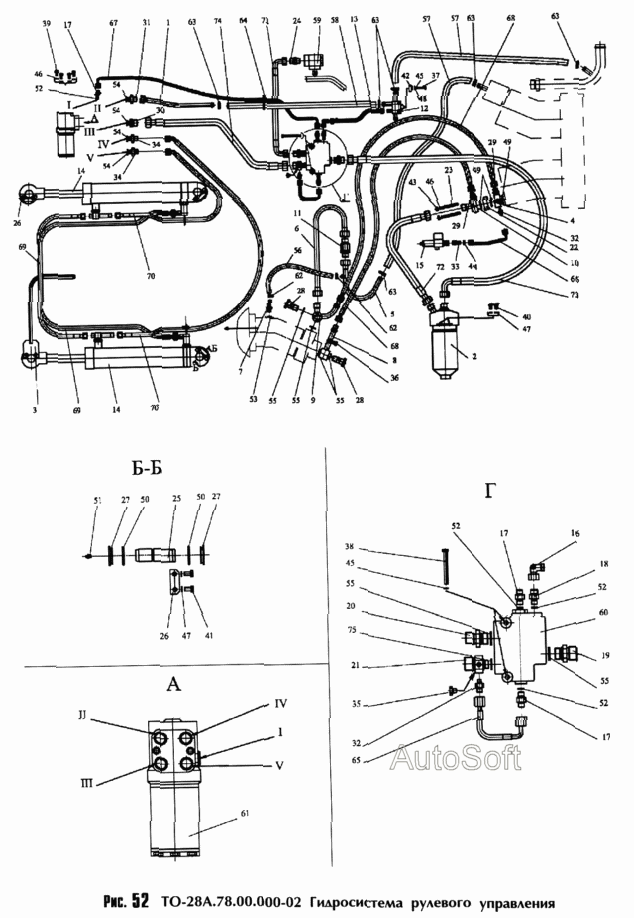

Гідросистема рульового керування ТО- А.-
100%
Назва деталі
Трубопровід
Заводський номер
ТО-18А.08.00.140
Кількість на модель
1
№
1
Назва деталі
Фільтр магістральний
Заводський номер
ТО-18Б.08.04.000-01
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
ТО-18Б.08.10.000
Кількість на модель
1
№
3
Назва деталі
Клапан зворотний
Заводський номер
ТО-18Д.08.04.000
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
ТО-18Д.08.08.000
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.01.000
Кількість на модель
1
№
6
Назва деталі
Штуцер
Заводський номер
ТО-28.29.03.000
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.09.000
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
ТО-28.29.10.000
Кількість на модель
1
№
9
Назва деталі
Перехідник
Заводський номер
ТО-28.29.18.000
Кількість на модель
1
№
10
Назва деталі
Клапан зворотний
Заводський номер
ТО-28.29.20.000
Кількість на модель
1
№
11
Назва деталі
Колектор зливний
Заводський номер
342PL.08.02.000
Кількість на модель
1
№
12
Назва деталі
Рукав
Заводський номер
ТО-28А.06.09.050-01
Кількість на модель
1
№
13
Назва деталі
Гідроциліндр повороту керма
Заводський номер
ТО-28А.08.20.000
Кількість на модель
2
№
14
Назва деталі
Реле тиску
Заводський номер
УГА1-06.00.000-02
Кількість на модель
1
№
15
Назва деталі
З'єднання
Заводський номер
УДГ1-02.01.020
Кількість на модель
1
№
16
Назва деталі
Штуцер
Заводський номер
342PL.06.00.001
Кількість на модель
3
№
17
Назва деталі
Штуцер
Заводський номер
342PL.06.09.002
Кількість на модель
1
№
18
Назва деталі
Штуцер
Заводський номер
342PL08.00.003
Кількість на модель
1
№
19
Назва деталі
Штуцер
Заводський номер
342PL.08.00.004
Кількість на модель
1
№
20
Назва деталі
Штуцер
Заводський номер
342PL.08.00.006
Кількість на модель
1
№
21
Назва деталі
Тарілка
Заводський номер
342PL.08.00.008
Кількість на модель
1
№
22
Назва деталі
Шпилька
Заводський номер
342PL.08.00.009
Кількість на модель
4
№
23
Назва деталі
Штуцер
Заводський номер
ТО-18.08.00.004
Кількість на модель
2
№
24
Назва деталі
Палец
Заводський номер
ТО-18А.08.00.004
Кількість на модель
4
№
25
Назва деталі
Ригель
Заводський номер
ТО-18А.08.00.007
Кількість на модель
3
№
26
Назва деталі
Тримач
Заводський номер
ТО-18А.08.00.015
Кількість на модель
8
№
27
Назва деталі
Болт
Заводський номер
ТО-28.08.00.001
Кількість на модель
2
№
28
Назва деталі
Штуцер
Заводський номер
ТО-28.29.00.001
Кількість на модель
2
№
29
Назва деталі
Штуцер
Заводський номер
ТО-28.78.00.004
Кількість на модель
1
№
30
Назва деталі
Штуцер
Заводський номер
ТО-28.78.00.005
Кількість на модель
1
№
31
Назва деталі
Штуцер
Заводський номер
УДГ1-01.03.001
Кількість на модель
3
№
32
Назва деталі
Штуцер
Заводський номер
УДГ1-01.06.002
Кількість на модель
1
№
33
Назва деталі
Штуцер
Заводський номер
УДГ1-01.12.004
Кількість на модель
2
№
34
Назва деталі
Заглушка
Заводський номер
УДГ1-09.03.001
Кількість на модель
1
№
35
Назва деталі
Заглушка
Заводський номер
УДГ1-09.03.002
Кількість на модель
1
№
36
Назва деталі
гвинт
Заводський номер
М8х40.7796
Кількість на модель
2
№
37
Назва деталі
Болт
Заводський номер
М8х80.7796
Кількість на модель
2
№
38
Назва деталі
Болт
Заводський номер
М10x20.7796
Кількість на модель
4
№
39
Назва деталі
Болт (d=12, l=20, L0=20, H=7, S=17)
Заводський номер
М12x20.7796
Кількість на модель
2
№
40
Назва деталі
Болт
Заводський номер
М12x30.7796
Кількість на модель
8
№
41
Назва деталі
Гайка
Заводський номер
М8.5915
Кількість на модель
2
№
42
Назва деталі
Гайка
Заводський номер
М10.5915
Кількість на модель
4
№
43
Назва деталі
Контргайка
Заводський номер
М14.15803
Кількість на модель
1
№
44
Назва деталі
Шайба
Заводський номер
8.6402
Кількість на модель
4
№
45
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
8
№
46
Назва деталі
Шайба
Заводський номер
12.6402
Кількість на модель
10
№
47
Назва деталі
Шайба
Заводський номер
А8.02.11371
Кількість на модель
4
№
48
Назва деталі
КІЛЬЦО
Заводський номер
039-045-36.9833/18829
Кількість на модель
3
№
49
Назва деталі
КІЛЬЦО
Заводський номер
050-060-58.9833/18829
Кількість на модель
8
№
50
Назва деталі
Маслянка
Заводський номер
1.3.19853
Кількість на модель
4
№
51
Назва деталі
Прокладка
Заводський номер
14АО.23358
Кількість на модель
4
№
52
Назва деталі
Прокладка
Заводський номер
16АО.23358
Кількість на модель
1
№
53
Назва деталі
Прокладка
Заводський номер
22АО.23358
Кількість на модель
4
№
54
Назва деталі
Прокладка
Заводський номер
27АО.23358
Кількість на модель
6
№
55
Назва деталі
Рукав (L=мм)
Заводський номер
12x20-1,6.10362
Кількість на модель
1
№
56
Назва деталі
Рукав (L=мм)
Заводський номер
20x29-1,6.10362
Кількість на модель
2
№
57
Назва деталі
Клапан зворотний
Заводський номер
9КОТ16/ЗТК
Кількість на модель
1
№
59
Назва деталі
Клапан пріоритетний
Заводський номер
141-11000
Кількість на модель
1
№
60
Назва деталі
Насос- дозатор
Заводський номер
1092.800
Кількість на модель
1
№
61
Назва деталі
Затискач TORRO
Заводський номер
12-20/9-C7W2
Кількість на модель
2
№
62
Назва деталі
Затискач TORRO
Заводський номер
20-32/9-C7W2
Кількість на модель
6
№
63
Назва деталі
Кабельна стяжка
Заводський номер
КСЧ-140.ТУ100-18
Кількість на модель
1
№
64
Назва деталі
Рукав високого тиску
Заводський номер
1SNNP6x350A60A61
Кількість на модель
1
№
65
Назва деталі
Рукав високого тиску
Заводський номер
1SNNF6x650A60A61
Кількість на модель
1
№
66
Назва деталі
Рукав високого тиску
Заводський номер
1SNNP6x1050A61A61
Кількість на модель
1
№
67
Назва деталі
Рукав високого тиску
Заводський номер
2SNNP13x850A10spA10sp
Кількість на модель
2
№
68
Назва деталі
Рукав високого тиску
Заводський номер
2SNNP13x1250A10spA10sp
Кількість на модель
2
№
69
Назва деталі
Рукав високого тиску
Заводський номер
2SNNP13x1550A10spA13sp
Кількість на модель
2
№
70
Назва деталі
Рукав високого тиску
Заводський номер
2SNNP16x600A11spA11sp
Кількість на модель
1
№
71
Назва деталі
Рукав високого тиску
Заводський номер
2SNNP20x650A10spA11sp
Кількість на модель
1
№
72
Назва деталі
Рукав високого тиску
Заводський номер
2SNNP20x650A10spA10sp
Кількість на модель
1
№
73
Назва деталі
Рукав високого тиску
Заводський номер
2SNNP20x850A10spA10sp
Кількість на модель
1
№
74
Назва деталі
Шайба
Заводський номер
ТО-18.08.02.009
Кількість на модель
1
№
75
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | ТО-18А.08.00.140 | 1 | 1 | 1 | |||
| 2 | Фільтр магістральний | ТО-18Б.08.04.000-01 | 1 | 1 | 2 | |||
| 3 | Кронштейн | ТО-18Б.08.10.000 | 1 | 1 | 3 | |||
| 4 | Клапан зворотний | ТО-18Д.08.04.000 | 1 | 1 | 4 | |||
| 5 | Трубопровід | ТО-18Д.08.08.000 | 1 | 1 | 5 | |||
| 6 | Трубопровід | ТО-28.29.01.000 | 1 | 1 | 6 | |||
| 7 | Штуцер | ТО-28.29.03.000 | 1 | 1 | 7 | |||
| 8 | Трубопровід | ТО-28.29.09.000 | 1 | 1 | 8 | |||
| 9 | Трубопровід | ТО-28.29.10.000 | 1 | 1 | 9 | |||
| 10 | Перехідник | ТО-28.29.18.000 | 1 | 1 | 10 | |||
| 11 | Клапан зворотний | ТО-28.29.20.000 | 1 | 1 | 11 | |||
| 12 | Колектор зливний | 342PL.08.02.000 | 1 | 1 | 12 | |||
| 13 | Рукав | ТО-28А.06.09.050-01 | 1 | 1 | 13 | |||
| 14 | Гідроциліндр повороту керма | ТО-28А.08.20.000 | 2 | 2 | 14 | |||
| 15 | Реле тиску | УГА1-06.00.000-02 | 1 | 1 | 15 | |||
| 16 | З'єднання | УДГ1-02.01.020 | 1 | 1 | 16 | |||
| 17 | Штуцер | 342PL.06.00.001 | 3 | 3 | 17 | |||
| 18 | Штуцер | 342PL.06.09.002 | 1 | 1 | 18 | |||
| 19 | Штуцер | 342PL08.00.003 | 1 | 1 | 19 | |||
| 20 | Штуцер | 342PL.08.00.004 | 1 | 1 | 20 | |||
| 21 | Штуцер | 342PL.08.00.006 | 1 | 1 | 21 | |||
| 22 | Тарілка | 342PL.08.00.008 | 1 | 1 | 22 | |||
| 23 | Шпилька | 342PL.08.00.009 | 4 | 4 | 23 | |||
| 24 | Штуцер | ТО-18.08.00.004 | 2 | 2 | 24 | |||
| 25 | Палец | ТО-18А.08.00.004 | 4 | 4 | 25 | |||
| 26 | Ригель | ТО-18А.08.00.007 | 3 | 3 | 26 | |||
| 27 | Тримач | ТО-18А.08.00.015 | 8 | 8 | 27 | |||
| 28 | Болт | ТО-28.08.00.001 | 2 | 2 | 28 | |||
| 29 | Штуцер | ТО-28.29.00.001 | 2 | 2 | 29 | |||
| 30 | Штуцер | ТО-28.78.00.004 | 1 | 1 | 30 | |||
| 31 | Штуцер | ТО-28.78.00.005 | 1 | 1 | 31 | |||
| 32 | Штуцер | УДГ1-01.03.001 | 3 | 3 | 32 | |||
| 33 | Штуцер | УДГ1-01.06.002 | 1 | 1 | 33 | |||
| 34 | Штуцер | УДГ1-01.12.004 | 2 | 2 | 34 | |||
| 35 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 35 | |||
| 36 | Заглушка | УДГ1-09.03.002 | 1 | 1 | 36 | |||
| 37 | гвинт | М8х40.7796 | 2 | 2 | 37 | |||
| 38 | Болт | М8х80.7796 | 2 | 2 | 38 | |||
| 39 | Болт | М10x20.7796 | 4 | 4 | 39 | |||
| 40 | Болт (d=12, l=20, L0=20, H=7, S=17) | М12x20.7796 | 2 | 2 | 40 | |||
| 41 | Болт | М12x30.7796 | 8 | 8 | 41 | |||
| 42 | Гайка | М8.5915 | 2 | 2 | 42 | |||
| 43 | Гайка | М10.5915 | 4 | 4 | 43 | |||
| 44 | Контргайка | М14.15803 | 1 | 1 | 44 | |||
| 45 | Шайба | 8.6402 | 4 | 4 | 45 | |||
| 46 | Шайба | 10.6402 | 8 | 8 | 46 | |||
| 47 | Шайба | 12.6402 | 10 | 10 | 47 | |||
| 48 | Шайба | А8.02.11371 | 4 | 4 | 48 | |||
| 49 | КІЛЬЦО | 039-045-36.9833/18829 | 3 | 3 | 49 | |||
| 50 | КІЛЬЦО | 050-060-58.9833/18829 | 8 | 8 | 50 | |||
| 51 | Маслянка | 1.3.19853 | 4 | 4 | 51 | |||
| 52 | Прокладка | 14АО.23358 | 4 | 4 | 52 | |||
| 53 | Прокладка | 16АО.23358 | 1 | 1 | 53 | |||
| 54 | Прокладка | 22АО.23358 | 4 | 4 | 54 | |||
| 55 | Прокладка | 27АО.23358 | 6 | 6 | 55 | |||
| 56 | Рукав (L=мм) | 12x20-1,6.10362 | 1 | 1 | 56 | |||
| 57 | Рукав (L=мм) | 20x29-1,6.10362 | 2 | 2 | 57 | |||
| 59 | Клапан зворотний | 9КОТ16/ЗТК | 1 | 1 | 59 | |||
| 60 | Клапан пріоритетний | 141-11000 | 1 | 1 | 60 | |||
| 61 | Насос- дозатор | 1092.800 | 1 | 1 | 61 | |||
| 62 | Затискач TORRO | 12-20/9-C7W2 | 2 | 2 | 62 | |||
| 63 | Затискач TORRO | 20-32/9-C7W2 | 6 | 6 | 63 | |||
| 64 | Кабельна стяжка | КСЧ-140.ТУ100-18 | 1 | 1 | 64 | |||
| 65 | Рукав високого тиску | 1SNNP6x350A60A61 | 1 | 1 | 65 | |||
| 66 | Рукав високого тиску | 1SNNF6x650A60A61 | 1 | 1 | 66 | |||
| 67 | Рукав високого тиску | 1SNNP6x1050A61A61 | 1 | 1 | 67 | |||
| 68 | Рукав високого тиску | 2SNNP13x850A10spA10sp | 2 | 2 | 68 | |||
| 69 | Рукав високого тиску | 2SNNP13x1250A10spA10sp | 2 | 2 | 69 | |||
| 70 | Рукав високого тиску | 2SNNP13x1550A10spA13sp | 2 | 2 | 70 | |||
| 71 | Рукав високого тиску | 2SNNP16x600A11spA11sp | 1 | 1 | 71 | |||
| 72 | Рукав високого тиску | 2SNNP20x650A10spA11sp | 1 | 1 | 72 | |||
| 73 | Рукав високого тиску | 2SNNP20x650A10spA10sp | 1 | 1 | 73 | |||
| 74 | Рукав високого тиску | 2SNNP20x850A10spA10sp | 1 | 1 | 74 | |||
| 75 | Шайба | ТО-18.08.02.009 | 1 | 1 | 75 |
