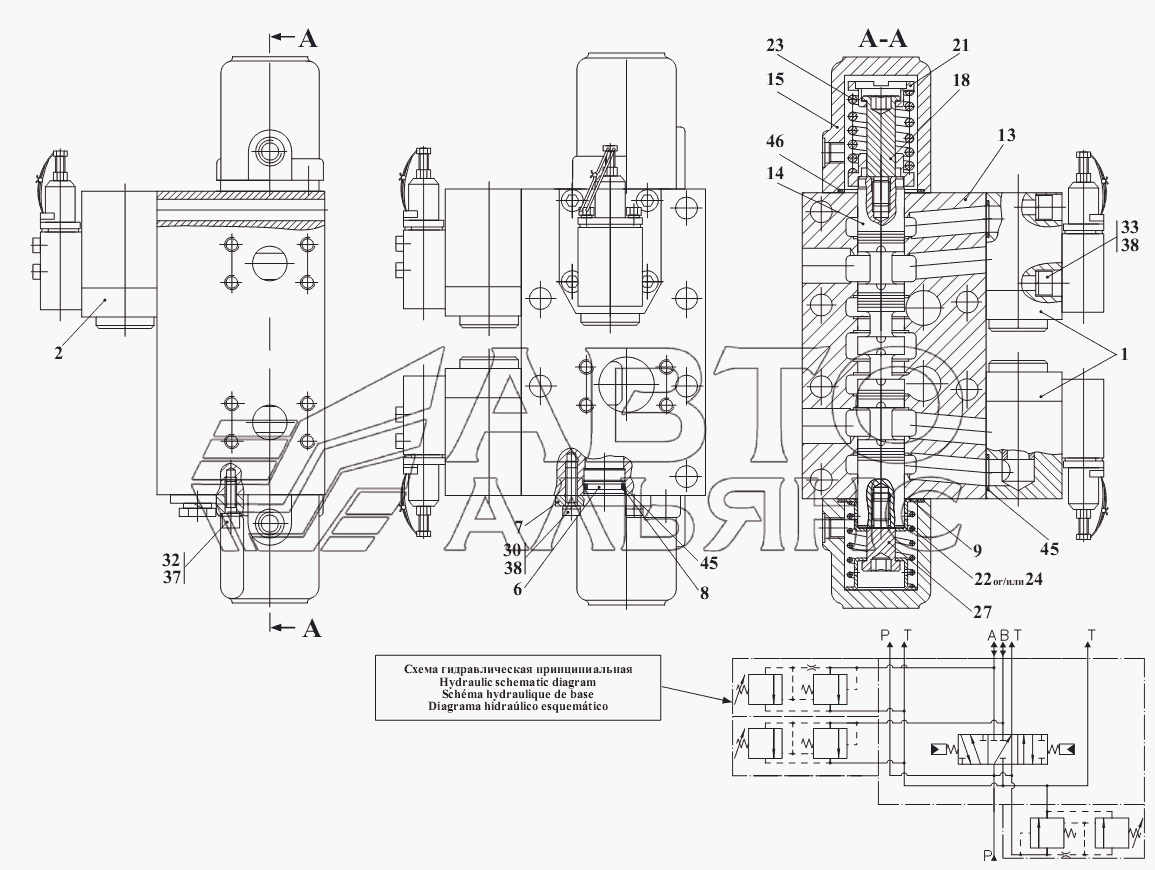

Робоча секція 3 — позиційна РГС 25.Г-27.01.000
100%
Назва деталі
Клапан запобіжний
Заводський номер
РГС25-12.01.500
Кількість на модель
3
№
2
Назва деталі
Корок
Заводський номер
РГС25-12.01.007
Кількість на модель
1
№
6
Назва деталі
Кришка
Заводський номер
РГС25-12.01.009
Кількість на модель
1
№
7
Назва деталі
Кільце захисне
Заводський номер
РГС25-12.01.012
Кількість на модель
1
№
8
Назва деталі
Опора пружини
Заводський номер
РГС25-12.01.014
Кількість на модель
2
№
9
Назва деталі
Корпус
Заводський номер
РГС25.Г-12.11.001
Кількість на модель
1
№
13
Назва деталі
Золотник
Заводський номер
РГС25.Г-12.11.002
Кількість на модель
1
№
14
Назва деталі
Кришка
Заводський номер
РГС25.Г-12.11.003
Кількість на модель
2
№
15
Назва деталі
Хвостовик
Заводський номер
РГС25.Г-12.11.006
Кількість на модель
1
№
18
Назва деталі
Опора пружини
Заводський номер
РГС25-12.01.025
Кількість на модель
2
№
21
Назва деталі
Пружина центруюча
Заводський номер
РГС25.Г-12.11.026
Кількість на модель
1
№
22
Назва деталі
Пружина
Заводський номер
РГС25.Г-12.11.027
Кількість на модель
1
№
23
Назва деталі
Пружина
Заводський номер
РГС25.Г-12.11.028
Кількість на модель
1
№
24
Назва деталі
Хвостовик
Заводський номер
РГС25.Г-12.42.003
Кількість на модель
1
№
27
Назва деталі
гвинт
Заводський номер
M10-6gx20.56.0115
Кількість на модель
2
№
30
Назва деталі
Болт
Заводський номер
M8-6gx25.56.0115
Кількість на модель
4
№
32
Назва деталі
Гвинт
Заводський номер
M10-6gx50.56.0115
Кількість на модель
12
№
33
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
4
№
37
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
14
№
38
Назва деталі
Кільце
Заводський номер
021-025-25-2-2
Кількість на модель
7
№
45
Назва деталі
КІЛЬЦО
Заводський номер
055-060-30-2-2
Кількість на модель
2
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Клапан запобіжний | РГС25-12.01.500 | 3 | 3 | 2 | |||
| 6 | Корок | РГС25-12.01.007 | 1 | 1 | 6 | |||
| 7 | Кришка | РГС25-12.01.009 | 1 | 1 | 7 | |||
| 8 | Кільце захисне | РГС25-12.01.012 | 1 | 1 | 8 | |||
| 9 | Опора пружини | РГС25-12.01.014 | 2 | 2 | 9 | |||
| 13 | Корпус | РГС25.Г-12.11.001 | 1 | 1 | 13 | |||
| 14 | Золотник | РГС25.Г-12.11.002 | 1 | 1 | 14 | |||
| 15 | Кришка | РГС25.Г-12.11.003 | 2 | 2 | 15 | |||
| 18 | Хвостовик | РГС25.Г-12.11.006 | 1 | 1 | 18 | |||
| 21 | Опора пружини | РГС25-12.01.025 | 2 | 2 | 21 | |||
| 22 | Пружина центруюча | РГС25.Г-12.11.026 | 1 | 1 | 22 | |||
| 23 | Пружина | РГС25.Г-12.11.027 | 1 | 1 | 23 | |||
| 24 | Пружина | РГС25.Г-12.11.028 | 1 | 1 | 24 | |||
| 27 | Хвостовик | РГС25.Г-12.42.003 | 1 | 1 | 27 | |||
| 30 | гвинт | M10-6gx20.56.0115 | 2 | 2 | 30 | |||
| 32 | Болт | M8-6gx25.56.0115 | 4 | 4 | 32 | |||
| 33 | Гвинт | M10-6gx50.56.0115 | 12 | 12 | 33 | |||
| 37 | Шайба | 8.65Г.0115 | 4 | 4 | 37 | |||
| 38 | Шайба | 10.65Г.0115 | 14 | 14 | 38 | |||
| 45 | Кільце | 021-025-25-2-2 | 7 | 7 | 45 | |||
| 46 | КІЛЬЦО | 055-060-30-2-2 | 2 | 2 | 46 |
