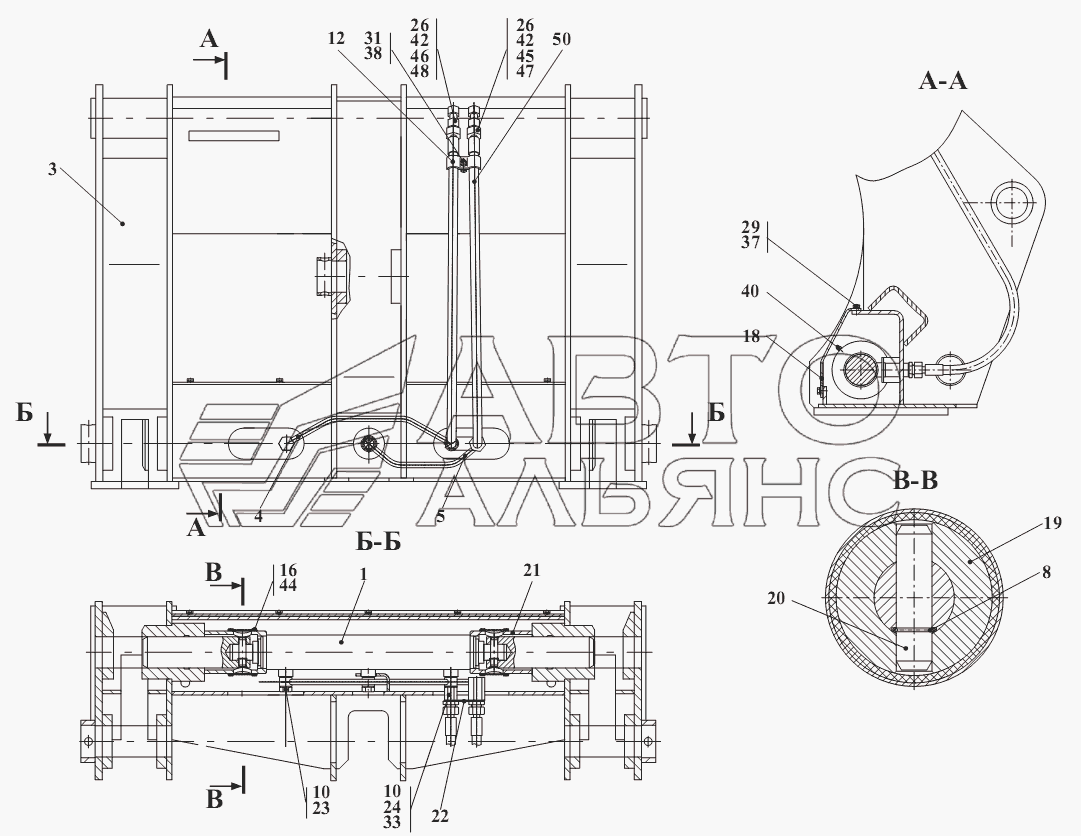

Адаптер ТО-28.50.00.000-Б, ТО-28.50.00.000-02-Б
100%
Назва деталі
Гідроциліндр
Заводський номер
208А.45.05.600
Кількість на модель
1
№
1
Назва деталі
Гідроциліндр
Заводський номер
208А.46.02.100
Кількість на модель
1
№
1
Назва деталі
Рамка
Заводський номер
ТО-28.50.01.000-Б
Кількість на модель
1
№
3
Назва деталі
Рамка
Заводський номер
ТО-28.50.01.000-01-Б
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
ТО-28.50.02.000
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
ТО-28.50.03.000
Кількість на модель
1
№
5
Назва деталі
КІЛЬЦО
Заводський номер
208А-46.02.011
Кількість на модель
2
№
8
Назва деталі
Прокладка
Заводський номер
Д-902.00.10.007
Кількість на модель
6
№
10
Назва деталі
Скоба
Заводський номер
ТО-18.06.00.025
Кількість на модель
1
№
12
Назва деталі
Тарілка
Заводський номер
ТО-18Б.50.00.001
Кількість на модель
2
№
16
Назва деталі
Кришка
Заводський номер
ТО-28.50.00.001
Кількість на модель
1
№
18
Назва деталі
Палец
Заводський номер
ТО-28.50.00.002
Кількість на модель
2
№
19
Назва деталі
Ось
Заводський номер
ТО-28.50.00.003
Кількість на модель
2
№
20
Назва деталі
Втулка
Заводський номер
ТО-28.50.00.004
Кількість на модель
2
№
21
Назва деталі
Тарілка
Заводський номер
ТО-28.50.00.005
Кількість на модель
1
№
22
Назва деталі
Затискний болт
Заводський номер
ТО-28.50.00.006
Кількість на модель
2
№
23
Назва деталі
Штуцер
Заводський номер
ТО-28.50.00.008
Кількість на модель
1
№
24
Назва деталі
Штуцер
Заводський номер
УДГ1.01.17.019
Кількість на модель
2
№
26
Назва деталі
Болт
Заводський номер
M8-6gx16.56.0115
Кількість на модель
10
№
29
Назва деталі
Горіх
Заводський номер
М10-6Н.5.0115
Кількість на модель
1
№
31
Назва деталі
Контргайка
Заводський номер
М22
Кількість на модель
2
№
33
Назва деталі
Шайба
Заводський номер
8.65Г0115
Кількість на модель
10
№
37
Назва деталі
Шайба
Заводський номер
10.65Г0115
Кількість на модель
1
№
38
Назва деталі
Маслянка
Заводський номер
ГЗ.Ц6.хр
Кількість на модель
2
№
40
Назва деталі
Прокладка
Заводський номер
G3/4М3
Кількість на модель
2
№
42
Назва деталі
Затискач
Заводський номер
80-100/12-C7W2
Кількість на модель
4
№
44
Назва деталі
Муфта
Заводський номер
PAV1.2019/002
Кількість на модель
1
№
45
Назва деталі
Вилка
Заводський номер
PAV1.2019/003
Кількість на модель
1
№
46
Назва деталі
Пробка захисна
Заводський номер
SPAV.20002
Кількість на модель
1
№
47
Назва деталі
Ковпак захисний
Заводський номер
SPAV.20003
Кількість на модель
1
№
48
Назва деталі
Рукав
Заводський номер
2SNNP13x1050А60А60
Кількість на модель
2
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідроциліндр | 208А.45.05.600 | 1 | 1 | 1 | |||
| 1 | Гідроциліндр | 208А.46.02.100 | 1 | 1 | 1 | |||
| 3 | Рамка | ТО-28.50.01.000-Б | 1 | 1 | 3 | |||
| 3 | Рамка | ТО-28.50.01.000-01-Б | 1 | 1 | 3 | |||
| 4 | Трубопровід | ТО-28.50.02.000 | 1 | 1 | 4 | |||
| 5 | Трубопровід | ТО-28.50.03.000 | 1 | 1 | 5 | |||
| 8 | КІЛЬЦО | 208А-46.02.011 | 2 | 2 | 8 | |||
| 10 | Прокладка | Д-902.00.10.007 | 6 | 6 | 10 | |||
| 12 | Скоба | ТО-18.06.00.025 | 1 | 1 | 12 | |||
| 16 | Тарілка | ТО-18Б.50.00.001 | 2 | 2 | 16 | |||
| 18 | Кришка | ТО-28.50.00.001 | 1 | 1 | 18 | |||
| 19 | Палец | ТО-28.50.00.002 | 2 | 2 | 19 | |||
| 20 | Ось | ТО-28.50.00.003 | 2 | 2 | 20 | |||
| 21 | Втулка | ТО-28.50.00.004 | 2 | 2 | 21 | |||
| 22 | Тарілка | ТО-28.50.00.005 | 1 | 1 | 22 | |||
| 23 | Затискний болт | ТО-28.50.00.006 | 2 | 2 | 23 | |||
| 24 | Штуцер | ТО-28.50.00.008 | 1 | 1 | 24 | |||
| 26 | Штуцер | УДГ1.01.17.019 | 2 | 2 | 26 | |||
| 29 | Болт | M8-6gx16.56.0115 | 10 | 10 | 29 | |||
| 31 | Горіх | М10-6Н.5.0115 | 1 | 1 | 31 | |||
| 33 | Контргайка | М22 | 2 | 2 | 33 | |||
| 37 | Шайба | 8.65Г0115 | 10 | 10 | 37 | |||
| 38 | Шайба | 10.65Г0115 | 1 | 1 | 38 | |||
| 40 | Маслянка | ГЗ.Ц6.хр | 2 | 2 | 40 | |||
| 42 | Прокладка | G3/4М3 | 2 | 2 | 42 | |||
| 44 | Затискач | 80-100/12-C7W2 | 4 | 4 | 44 | |||
| 45 | Муфта | PAV1.2019/002 | 1 | 1 | 45 | |||
| 46 | Вилка | PAV1.2019/003 | 1 | 1 | 46 | |||
| 47 | Пробка захисна | SPAV.20002 | 1 | 1 | 47 | |||
| 48 | Ковпак захисний | SPAV.20003 | 1 | 1 | 48 | |||
| 50 | Рукав | 2SNNP13x1050А60А60 | 2 | 2 | 50 |
