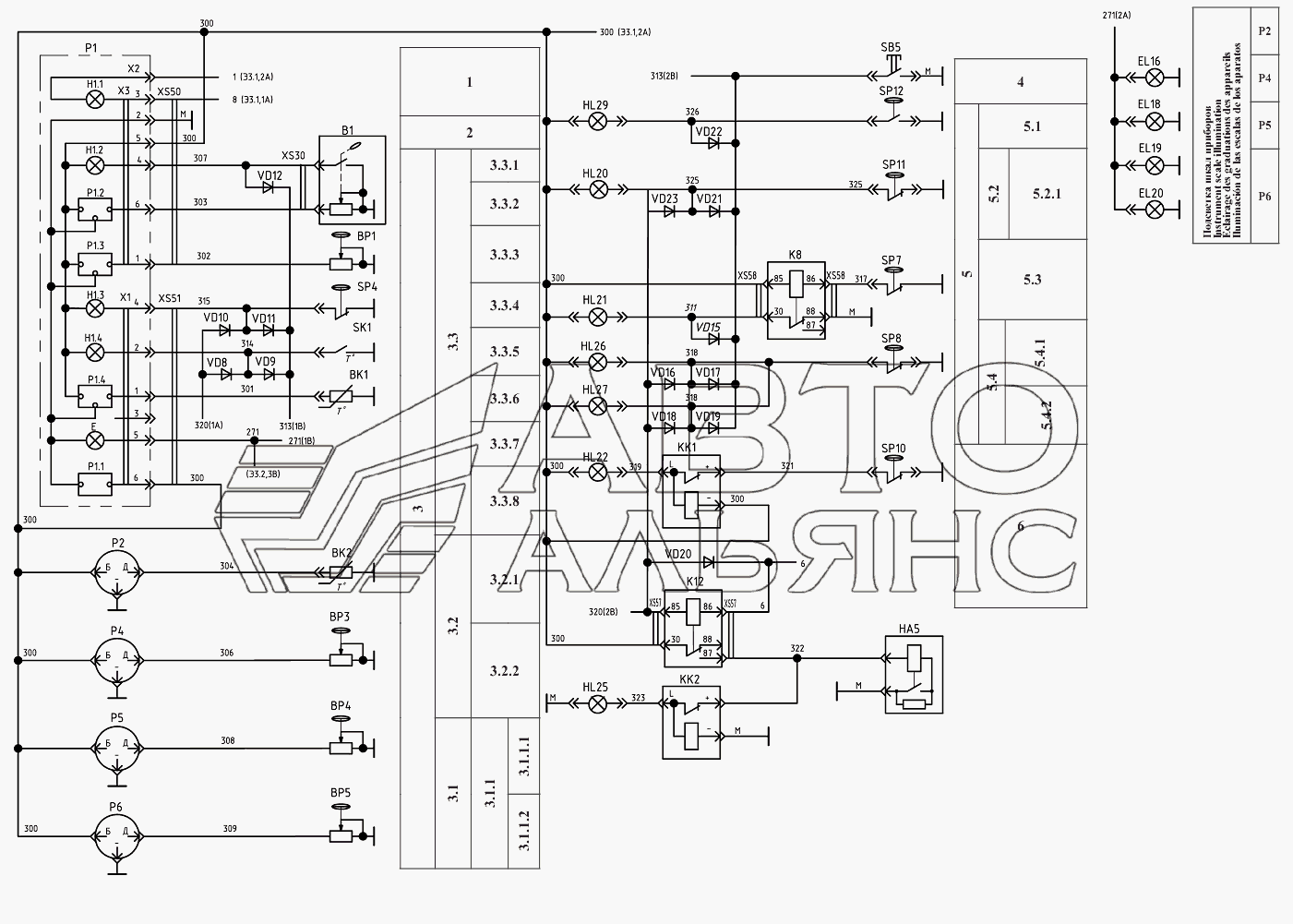

Електрична схема контролю та сигналізації ТО-18К.11.00.000 Е3.3
100%
Назва деталі
Сигналізація аварійних режимів
Заводський номер
Сигнализацияаварийныхрежимов
Кількість на модель
№
Назва деталі
Силова установка
Заводський номер
Силоваяустановка
Кількість на модель
№
Назва деталі
Тиск масла в ГМП 0 - 2,0 МПа
Заводський номер
ДавлениемаславГМП0-2,0МПа
Кількість на модель
№
Назва деталі
Температура масла в ГТР 40-120 °С
Заводський номер
ТемпературамаславГТР40-120°С
Кількість на модель
№
Назва деталі
Трансмісія
Заводський номер
Трансмиссия
Кількість на модель
№
Назва деталі
I контур
Заводський номер
Iконтур
Кількість на модель
№
Назва деталі
II контур
Заводський номер
IIконтур
Кількість на модель
№
Назва деталі
Тиск масла в гідроакумуляторах 0-20,0 МПа
Заводський номер
Давлениемаславгидроаккумуляторах0-20,0МПа
Кількість на модель
№
Назва деталі
Гальмівна система
Заводський номер
Тормознаясистема
Кількість на модель
№
Назва деталі
Прилади контролю
Заводський номер
Приборыконтроля
Кількість на модель
№
Назва деталі
Живлення приладів
Заводський номер
Питаниеприборов
Кількість на модель
№
Назва деталі
Розряд акумулятора
Заводський номер
РазрядаАКБ
Кількість на модель
№
Назва деталі
Гніздова колодка __NT__0__
Заводський номер
607605
Кількість на модель
2
№
Назва деталі
Гніздова колодка __NT__0__
Заводський номер
602606
Кількість на модель
2
№
Назва деталі
Гніздова колодка __NT__0__
Заводський номер
602602
Кількість на модель
1
№
Назва деталі
Діод
Заводський номер
КД226Б
Кількість на модель
14
№
Назва деталі
Датчик засмічення повітряного фільтра
Заводський номер
ДСФ-65
Кількість на модель
1
№
Назва деталі
Вимикач- - B
Заводський номер
2.5BF-2M-B-SP
Кількість на модель
1
№
Назва деталі
Мінімальний запас палива
Заводський номер
Минимальныйостатоктоплива
Кількість на модель
№
Назва деталі
Рівень палива
Заводський номер
Уровеньтоплива
Кількість на модель
№
Назва деталі
Стоянкове гальмо
Заводський номер
Стояночныйтормоз
Кількість на модель
№
Назва деталі
Аварійне падіння тиску 0,45-0,55 МПа
Заводський номер
Аварийноепадениедавления0,45-0,55МПа
Кількість на модель
№
Назва деталі
Масляний фільтр гідросистеми робочого обладнання
Заводський номер
Масляныйфильтр
Кількість на модель
№
Назва деталі
Вихід з ладу насоса рульового управління 0,35-0,5 МПа
Заводський номер
Выходизстроянасосарулевогоуправления0,35-0,5МПа
Кількість на модель
№
Назва деталі
Засмічення повітряного фільтра
Заводський номер
Засорениевоздушногофильтра
Кількість на модель
№
Назва деталі
Тривога
Заводський номер
Сигнализация
Кількість на модель
№
Назва деталі
Перевірка справного стану ламп
Заводський номер
Контрольисправностиламп
Кількість на модель
№
Назва деталі
Напруга бортової мережі
Заводський номер
Напряжениебортовойсети
Кількість на модель
№
Назва деталі
Підсвічування шкал приладів
Заводський номер
Подсветкашкалприборов
Кількість на модель
№
Назва деталі
Температура охолоджувальної рідини 40-120 °С
Заводський номер
Температураохлаждающейжидкости40-120°С
Кількість на модель
№
Назва деталі
Перегрів охолоджувальної рідини 90-104 °С
Заводський номер
Перегревохлаждающейжидкости90-104°С
Кількість на модель
№
Назва деталі
Аварійний тиск масла 0,04-0,08 МПа
Заводський номер
Аварийноедавлениемасла0,04-0,08МПа
Кількість на модель
№
Назва деталі
Тиск масла 0-1,0 МПа
Заводський номер
Давлениемасла0-1,0МПа
Кількість на модель
№
Назва деталі
Вимикач- - B
Заводський номер
40BF-2M-B-SP
Кількість на модель
1
№
Назва деталі
Вимикач- - B
Заводський номер
70BF-2M-B-SP
Кількість на модель
1
№
Назва деталі
Комбінація приладів
Заводський номер
КД8000-1
Кількість на модель
1
№
Назва деталі
Реле контрольної лампи стоянкового гальма
Заводський номер
РС493
Кількість на модель
2
№
Назва деталі
Проміжне реле
Заводський номер
901.3747
Кількість на модель
2
№
Назва деталі
Контрольна лампа
Заводський номер
2212.3803-20
Кількість на модель
1
№
Назва деталі
Лампа
Заводський номер
А24-2
Кількість на модель
4
№
Назва деталі
Патрон лампи
Заводський номер
ЛВ211-329
Кількість на модель
4
№
Назва деталі
Лампа контрольна
Заводський номер
2102.3803
Кількість на модель
1
№
Назва деталі
Контрольна лампа
Заводський номер
2212.3803-05
Кількість на модель
1
№
Назва деталі
Контрольна лампа
Заводський номер
2212.3803-24
Кількість на модель
1
№
Назва деталі
Лампа контрольна
Заводський номер
2212.3803-86
Кількість на модель
1
№
Назва деталі
Шумовий сигналізатор
Заводський номер
733.3747-10
Кількість на модель
1
№
Назва деталі
Датчик
Заводський номер
ДД-20
Кількість на модель
1
№
Назва деталі
Датчик тиску
Заводський номер
1602.3829
Кількість на модель
2
№
Назва деталі
Датчик
Заводський номер
ДД-10-02
Кількість на модель
1
№
Назва деталі
Датчик
Заводський номер
ДУТЖ
Кількість на модель
2
№
Назва деталі
Контрольна лампа розряду акумулятора А24-2
Заводський номер
АКБА24-2
Кількість на модель
1
№
Назва деталі
Датчик
Заводський номер
ДАДВ-02
Кількість на модель
1
№
Назва деталі
Датчик аварійного тиску масла
Заводський номер
ДАДМ
Кількість на модель
1
№
Назва деталі
Датчик аварійної температури
Заводський номер
ДАТЖ
Кількість на модель
1
№
Назва деталі
Вимикач
Заводський номер
ВК12-1
Кількість на модель
1
№
Назва деталі
Приймач покажчика тиску
Заводський номер
16.3810
Кількість на модель
2
№
Назва деталі
Прилад
Заводський номер
ЭИ8059-14
Кількість на модель
1
№
Назва деталі
Прилад
Заводський номер
ЭИ8058-5
Кількість на модель
1
№
Назва деталі
Колодка штирьова
Заводський номер
502606
Кількість на модель
1
№
Назва деталі
Штир
Заводський номер
102612
Кількість на модель
1
№
Назва деталі
Приймач покажчика температури
Заводський номер
28.3807
Кількість на модель
1
№
Назва деталі
Приймач покажчика тиску
Заводський номер
22.3810
Кількість на модель
1
№
Назва деталі
Приймач покажчика рівня палива
Заводський номер
23.3806
Кількість на модель
1
№
Назва деталі
Покажчик напруги
Заводський номер
22.3812
Кількість на модель
1
№
Назва деталі
Датчик ДУМП-05
Заводський номер
ДУМП-05
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Сигналізація аварійних режимів | Сигнализацияаварийныхрежимов | |||||||
| Силова установка | Силоваяустановка | |||||||
| Тиск масла в ГМП 0 - 2,0 МПа | ДавлениемаславГМП0-2,0МПа | |||||||
| Температура масла в ГТР 40-120 °С | ТемпературамаславГТР40-120°С | |||||||
| Трансмісія | Трансмиссия | |||||||
| I контур | Iконтур | |||||||
| II контур | IIконтур | |||||||
| Тиск масла в гідроакумуляторах 0-20,0 МПа | Давлениемаславгидроаккумуляторах0-20,0МПа | |||||||
| Гальмівна система | Тормознаясистема | |||||||
| Прилади контролю | Приборыконтроля | |||||||
| Живлення приладів | Питаниеприборов | |||||||
| Розряд акумулятора | РазрядаАКБ | |||||||
| Гніздова колодка __NT__0__ | 607605 | 2 | 2 | |||||
| Гніздова колодка __NT__0__ | 602606 | 2 | 2 | |||||
| Гніздова колодка __NT__0__ | 602602 | 1 | 1 | |||||
| Діод | КД226Б | 14 | 14 | |||||
| Датчик засмічення повітряного фільтра | ДСФ-65 | 1 | 1 | |||||
| Вимикач- - B | 2.5BF-2M-B-SP | 1 | 1 | |||||
| Мінімальний запас палива | Минимальныйостатоктоплива | |||||||
| Рівень палива | Уровеньтоплива | |||||||
| Стоянкове гальмо | Стояночныйтормоз | |||||||
| Аварійне падіння тиску 0,45-0,55 МПа | Аварийноепадениедавления0,45-0,55МПа | |||||||
| Масляний фільтр гідросистеми робочого обладнання | Масляныйфильтр | |||||||
| Вихід з ладу насоса рульового управління 0,35-0,5 МПа | Выходизстроянасосарулевогоуправления0,35-0,5МПа | |||||||
| Засмічення повітряного фільтра | Засорениевоздушногофильтра | |||||||
| Тривога | Сигнализация | |||||||
| Перевірка справного стану ламп | Контрольисправностиламп | |||||||
| Напруга бортової мережі | Напряжениебортовойсети | |||||||
| Підсвічування шкал приладів | Подсветкашкалприборов | |||||||
| Температура охолоджувальної рідини 40-120 °С | Температураохлаждающейжидкости40-120°С | |||||||
| Перегрів охолоджувальної рідини 90-104 °С | Перегревохлаждающейжидкости90-104°С | |||||||
| Аварійний тиск масла 0,04-0,08 МПа | Аварийноедавлениемасла0,04-0,08МПа | |||||||
| Тиск масла 0-1,0 МПа | Давлениемасла0-1,0МПа | |||||||
| Вимикач- - B | 40BF-2M-B-SP | 1 | 1 | |||||
| Вимикач- - B | 70BF-2M-B-SP | 1 | 1 | |||||
| Комбінація приладів | КД8000-1 | 1 | 1 | |||||
| Реле контрольної лампи стоянкового гальма | РС493 | 2 | 2 | |||||
| Проміжне реле | 901.3747 | 2 | 2 | |||||
| Контрольна лампа | 2212.3803-20 | 1 | 1 | |||||
| Лампа | А24-2 | 4 | 4 | |||||
| Патрон лампи | ЛВ211-329 | 4 | 4 | |||||
| Лампа контрольна | 2102.3803 | 1 | 1 | |||||
| Контрольна лампа | 2212.3803-05 | 1 | 1 | |||||
| Контрольна лампа | 2212.3803-24 | 1 | 1 | |||||
| Лампа контрольна | 2212.3803-86 | 1 | 1 | |||||
| Шумовий сигналізатор | 733.3747-10 | 1 | 1 | |||||
| Датчик | ДД-20 | 1 | 1 | |||||
| Датчик тиску | 1602.3829 | 2 | 2 | |||||
| Датчик | ДД-10-02 | 1 | 1 | |||||
| Датчик | ДУТЖ | 2 | 2 | |||||
| Контрольна лампа розряду акумулятора А24-2 | АКБА24-2 | 1 | 1 | |||||
| Датчик | ДАДВ-02 | 1 | 1 | |||||
| Датчик аварійного тиску масла | ДАДМ | 1 | 1 | |||||
| Датчик аварійної температури | ДАТЖ | 1 | 1 | |||||
| Вимикач | ВК12-1 | 1 | 1 | |||||
| Приймач покажчика тиску | 16.3810 | 2 | 2 | |||||
| Прилад | ЭИ8059-14 | 1 | 1 | |||||
| Прилад | ЭИ8058-5 | 1 | 1 | |||||
| Колодка штирьова | 502606 | 1 | 1 | |||||
| Штир | 102612 | 1 | 1 | |||||
| Приймач покажчика температури | 28.3807 | 1 | 1 | |||||
| Приймач покажчика тиску | 22.3810 | 1 | 1 | |||||
| Приймач покажчика рівня палива | 23.3806 | 1 | 1 | |||||
| Покажчик напруги | 22.3812 | 1 | 1 | |||||
| Датчик ДУМП-05 | ДУМП-05 | 1 | 1 |
