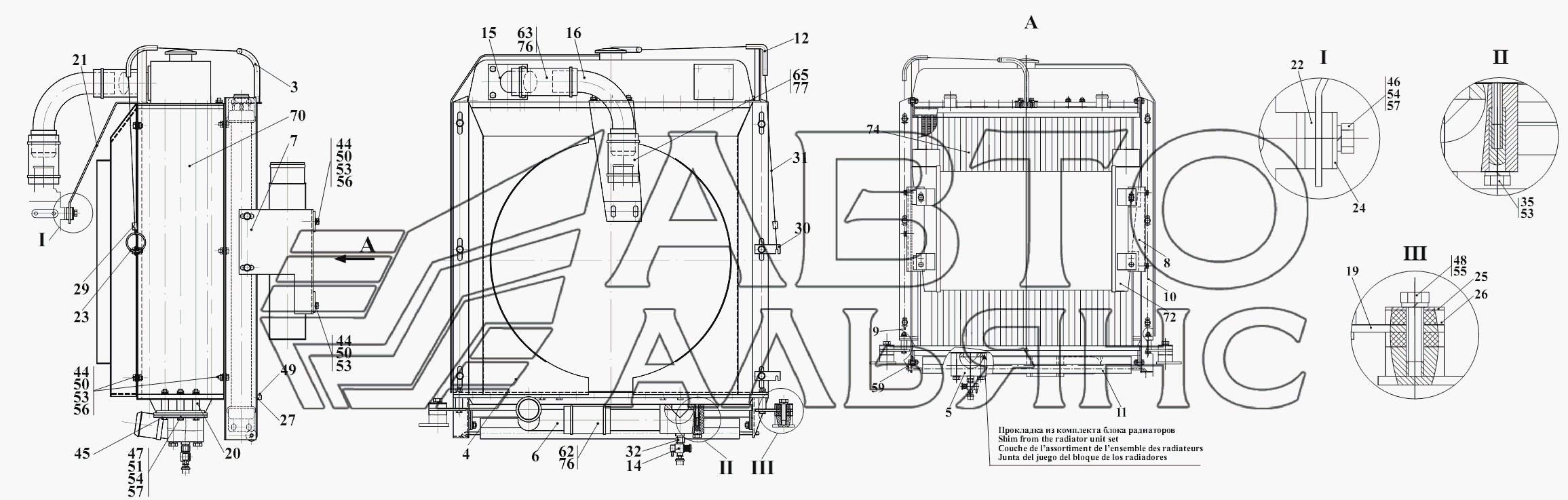

Встановлення радіаторів
100%
Назва деталі
Кронштейн
Заводський номер
350.02.01.040
Кількість на модель
1
№
3
Назва деталі
Дифузор
Заводський номер
350.02.01.050
Кількість на модель
1
№
4
Назва деталі
Дифузор
Заводський номер
02.01.050
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
350.02.01.060
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
350.02.01.070
Кількість на модель
1
№
6
Назва деталі
Кронштейн
Заводський номер
350.02.01.080
Кількість на модель
1
№
7
Назва деталі
Кронштейн
Заводський номер
350.02.01.090
Кількість на модель
1
№
8
Назва деталі
Кронштейн
Заводський номер
350.02.01.100
Кількість на модель
1
№
9
Назва деталі
Кронштейн
Заводський номер
350.02.01.200
Кількість на модель
1
№
10
Назва деталі
Захисна шторка радіатора
Заводський номер
ТО-18.02.11.000
Кількість на модель
1
№
11
Назва деталі
Кронштейн
Заводський номер
ТО-28.02.10.040
Кількість на модель
1
№
12
Назва деталі
Кран
Заводський номер
ТО-28А.02.07.700
Кількість на модель
1
№
14
Назва деталі
Перехідник
Заводський номер
ТО-28А.02.12.000
Кількість на модель
1
№
15
Назва деталі
Трубопровід
Заводський номер
ТО-28А.02.13.000
Кількість на модель
1
№
16
Назва деталі
Шпилька
Заводський номер
350.02.01.001
Кількість на модель
2
№
19
Назва деталі
Втулка
Заводський номер
350.02.01.002
Кількість на модель
6
№
20
Назва деталі
Кронштейн
Заводський номер
350.02.01.003
Кількість на модель
1
№
21
Назва деталі
Пластина
Заводський номер
350.02.01.004
Кількість на модель
2
№
22
Назва деталі
Кільце
Заводський номер
ДЭ-214С.13.006
Кількість на модель
1
№
23
Назва деталі
Аркуш __NT__0__
Заводський номер
350.02.01.005
Кількість на модель
1
№
24
Назва деталі
Пластина
Заводський номер
ТО-18.02.10.013
Кількість на модель
2
№
25
Назва деталі
Пластина
Заводський номер
ТО-18.02.10.021
Кількість на модель
4
№
26
Назва деталі
Втулка
Заводський номер
ТО-18.10.00.012
Кількість на модель
1
№
27
Назва деталі
Втулка
Заводський номер
ТО-18.10.03.001
Кількість на модель
1
№
29
Назва деталі
Кронштейн
Заводський номер
ТО-18А.09.00.005
Кількість на модель
2
№
30
Назва деталі
Крило
Заводський номер
ТО-18А.09.00.006
Кількість на модель
1
№
31
Назва деталі
Перехідник
Заводський номер
ТО-28А.02.14.009
Кількість на модель
1
№
32
Назва деталі
гвинт
Заводський номер
ТО-28А.02.07.001
Кількість на модель
4
№
35
Назва деталі
Болт
Заводський номер
M8-6gx16.56.0115
Кількість на модель
20
№
44
Назва деталі
Болт
Заводський номер
M8-6gx60.56.0115
Кількість на модель
4
№
45
Назва деталі
гвинт
Заводський номер
M10-6gx25.56.0115
Кількість на модель
2
№
46
Назва деталі
гвинт
Заводський номер
M10-6gx60.56.0115
Кількість на модель
2
№
47
Назва деталі
гвинт
Заводський номер
M12-6gx40.56.0115
Кількість на модель
4
№
48
Назва деталі
гвинт
Заводський номер
M6-6gx20.56.0115
Кількість на модель
1
№
49
Назва деталі
Горіх
Заводський номер
M8-6H.5.0115
Кількість на модель
12
№
50
Назва деталі
Горіх
Заводський номер
М10-6Н.5.0115
Кількість на модель
2
№
51
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
24
№
53
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
6
№
54
Назва деталі
Шайба
Заводський номер
12.65Г.0115
Кількість на модель
12
№
55
Назва деталі
Шайба
Заводський номер
С8.02.Ст3.0115
Кількість на модель
32
№
56
Назва деталі
Шайба
Заводський номер
С10.02.Ст3.0115
Кількість на модель
6
№
57
Назва деталі
Шплінт
Заводський номер
2x12.019
Кількість на модель
3
№
59
Назва деталі
Рукав
Заводський номер
48x62-1,47
Кількість на модель
1
№
62
Назва деталі
Рукав
Заводський номер
54x68-1,2
Кількість на модель
1
№
65
Назва деталі
Водяний радіатор
Заводський номер
150У.13.010-3
Кількість на модель
1
№
70
Назва деталі
Охолоджувач наддувного повітря
Заводський номер
280-1172010-06
Кількість на модель
1
№
72
Назва деталі
Масляний радіатор
Заводський номер
М428Т-45.64.16.000
Кількість на модель
1
№
74
Назва деталі
Затискач
Заводський номер
50-70/9-C7W2
Кількість на модель
4
№
76
Назва деталі
Затискач TORRO
Заводський номер
60-80/12-C7W2
Кількість на модель
2
№
77
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Кронштейн | 350.02.01.040 | 1 | 1 | 3 | |||
| 4 | Дифузор | 350.02.01.050 | 1 | 1 | 4 | |||
| 4 | Дифузор | 02.01.050 | 1 | 1 | 4 | |||
| 5 | Трубопровід | 350.02.01.060 | 1 | 1 | 5 | |||
| 6 | Трубопровід | 350.02.01.070 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 350.02.01.080 | 1 | 1 | 7 | |||
| 8 | Кронштейн | 350.02.01.090 | 1 | 1 | 8 | |||
| 9 | Кронштейн | 350.02.01.100 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 350.02.01.200 | 1 | 1 | 10 | |||
| 11 | Захисна шторка радіатора | ТО-18.02.11.000 | 1 | 1 | 11 | |||
| 12 | Кронштейн | ТО-28.02.10.040 | 1 | 1 | 12 | |||
| 14 | Кран | ТО-28А.02.07.700 | 1 | 1 | 14 | |||
| 15 | Перехідник | ТО-28А.02.12.000 | 1 | 1 | 15 | |||
| 16 | Трубопровід | ТО-28А.02.13.000 | 1 | 1 | 16 | |||
| 19 | Шпилька | 350.02.01.001 | 2 | 2 | 19 | |||
| 20 | Втулка | 350.02.01.002 | 6 | 6 | 20 | |||
| 21 | Кронштейн | 350.02.01.003 | 1 | 1 | 21 | |||
| 22 | Пластина | 350.02.01.004 | 2 | 2 | 22 | |||
| 23 | Кільце | ДЭ-214С.13.006 | 1 | 1 | 23 | |||
| 24 | Аркуш __NT__0__ | 350.02.01.005 | 1 | 1 | 24 | |||
| 25 | Пластина | ТО-18.02.10.013 | 2 | 2 | 25 | |||
| 26 | Пластина | ТО-18.02.10.021 | 4 | 4 | 26 | |||
| 27 | Втулка | ТО-18.10.00.012 | 1 | 1 | 27 | |||
| 29 | Втулка | ТО-18.10.03.001 | 1 | 1 | 29 | |||
| 30 | Кронштейн | ТО-18А.09.00.005 | 2 | 2 | 30 | |||
| 31 | Крило | ТО-18А.09.00.006 | 1 | 1 | 31 | |||
| 32 | Перехідник | ТО-28А.02.14.009 | 1 | 1 | 32 | |||
| 35 | гвинт | ТО-28А.02.07.001 | 4 | 4 | 35 | |||
| 44 | Болт | M8-6gx16.56.0115 | 20 | 20 | 44 | |||
| 45 | Болт | M8-6gx60.56.0115 | 4 | 4 | 45 | |||
| 46 | гвинт | M10-6gx25.56.0115 | 2 | 2 | 46 | |||
| 47 | гвинт | M10-6gx60.56.0115 | 2 | 2 | 47 | |||
| 48 | гвинт | M12-6gx40.56.0115 | 4 | 4 | 48 | |||
| 49 | гвинт | M6-6gx20.56.0115 | 1 | 1 | 49 | |||
| 50 | Горіх | M8-6H.5.0115 | 12 | 12 | 50 | |||
| 51 | Горіх | М10-6Н.5.0115 | 2 | 2 | 51 | |||
| 53 | Шайба | 8.65Г.0115 | 24 | 24 | 53 | |||
| 54 | Шайба | 10.65Г.0115 | 6 | 6 | 54 | |||
| 55 | Шайба | 12.65Г.0115 | 12 | 12 | 55 | |||
| 56 | Шайба | С8.02.Ст3.0115 | 32 | 32 | 56 | |||
| 57 | Шайба | С10.02.Ст3.0115 | 6 | 6 | 57 | |||
| 59 | Шплінт | 2x12.019 | 3 | 3 | 59 | |||
| 62 | Рукав | 48x62-1,47 | 1 | 1 | 62 | |||
| 65 | Рукав | 54x68-1,2 | 1 | 1 | 65 | |||
| 70 | Водяний радіатор | 150У.13.010-3 | 1 | 1 | 70 | |||
| 72 | Охолоджувач наддувного повітря | 280-1172010-06 | 1 | 1 | 72 | |||
| 74 | Масляний радіатор | М428Т-45.64.16.000 | 1 | 1 | 74 | |||
| 76 | Затискач | 50-70/9-C7W2 | 4 | 4 | 76 | |||
| 77 | Затискач TORRO | 60-80/12-C7W2 | 2 | 2 | 77 |
